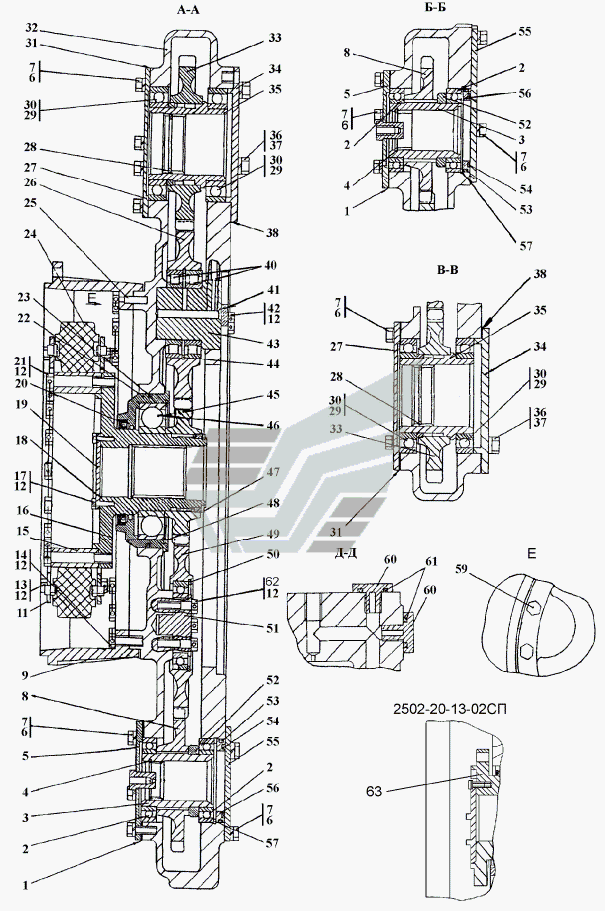

2502-20-13СП/-02СП Редуктор привода насосов
100%
Название детали
Редуктор привода насосов
Заводской номер
2502-20-13-02СП(SP)
Количество на модель
№
Название детали
прокладка
Заводской номер
45 0104-20
Количество на модель
№
1
Название детали
прокладка
Заводской номер
45 0104
Количество на модель
№
1
Название детали
Подшипник ГОСТ
Заводской номер
116А
Количество на модель
№
2
Название детали
Втулка
Заводской номер
2501-20-49
Количество на модель
№
3
Название детали
Кольцо С ГОСТ
Заводской номер
700-58-2462
Количество на модель
№
4
Название детали
Крышка
Заводской номер
2501-20-108СП(SP)
Количество на модель
№
5
Название детали
Крышка
Заводской номер
2501-20-108-20СП(SP)
Количество на модель
№
5
Название детали
Шайба 12.ОТ
Заводской номер
Шайба 12.ОТ
Количество на модель
№
6
Название детали
Болт М12-6gx25
Заводской номер
Болт М12-6gx25
Количество на модель
№
7
Название детали
Шестерня
Заводской номер
2501-20-56
Количество на модель
№
8
Название детали
Проставка
Заводской номер
404-20-14
Количество на модель
№
9
Название детали
Проставка
Заводской номер
404-20-14-20
Количество на модель
№
9
Название детали
Стопор
Заводской номер
2502-20-101СП(SP)
Количество на модель
№
11
Название детали
Провод, - C
Заводской номер
Проволока 1,6-0-С
Количество на модель
№
12
Название детали
Болт
Заводской номер
28 5330
Количество на модель
№
13
Название детали
Болт
Заводской номер
28 5330-20
Количество на модель
№
13
Название детали
Болт ЗМ- x ГОСТ
Заводской номер
28 0359
Количество на модель
№
14
Название детали
Болт ЗМ- x ГОСТ
Заводской номер
28 0359-20
Количество на модель
№
14
Название детали
Муфта
Заводской номер
2502-20-3
Количество на модель
№
15
Название детали
Ступица
Заводской номер
2502-20-4
Количество на модель
№
16
Название детали
Болт
Заводской номер
28 5120-20
Количество на модель
№
17
Название детали
Болт
Заводской номер
28 5120
Количество на модель
№
17
Название детали
Крышка
Заводской номер
2501-20-52
Количество на модель
№
19
Название детали
Крышка
Заводской номер
2501-20-52-20
Количество на модель
№
19
Название детали
Манжета 125.150.12ASB 025-129/808BASL
Заводской номер
125.150.12ASB 025-129/808BASL
Количество на модель
№
20
Название детали
Болт 3М16х1,5-6gх90
Заводской номер
28 0571-20
Количество на модель
№
21
Название детали
Болт 3М16х1,5-6gх90
Заводской номер
28 0571
Количество на модель
№
21
Название детали
Стакан
Заводской номер
2502-20-5-01
Количество на модель
№
22
Название детали
Кольцо ГОСТ 9833-73
Заводской номер
205-215-46-2-3
Количество на модель
№
23
Название детали
Штифт
Заводской номер
32 5385
Количество на модель
№
25
Название детали
Втулка
Заводской номер
40 0462
Количество на модель
№
25
Название детали
Шестерня
Заводской номер
2501-20-17
Количество на модель
№
26
Название детали
Крышка
Заводской номер
2501-20-32
Количество на модель
№
27
Название детали
Крышка
Заводской номер
2501-20-32-20
Количество на модель
№
27
Название детали
Кольцо С ГОСТ
Заводской номер
58 0680
Количество на модель
№
28
Название детали
Подшипник
Заводской номер
6022
Количество на модель
№
29
Название детали
Подшипник
Заводской номер
122
Количество на модель
№
30
Название детали
прокладка
Заводской номер
45 0103
Количество на модель
№
31
Название детали
прокладка
Заводской номер
45 0103-20
Количество на модель
№
31
Название детали
Корпус
Заводской номер
2501-20-54
Количество на модель
№
32
Название детали
Корпус
Заводской номер
2501-20-54-20
Количество на модель
№
32
Название детали
Шестерня
Заводской номер
2501-20-103СП(SP)
Количество на модель
№
33
Название детали
Крышка
Заводской номер
404-20-8
Количество на модель
№
34
Название детали
Крышка
Заводской номер
404-20-8-20
Количество на модель
№
34
Название детали
Втулка
Заводской номер
2501-20-20
Количество на модель
№
35
Название детали
Болт Мх, х ГОСТ
Заводской номер
28 0515-20
Количество на модель
№
36
Название детали
Болт Мх, х ГОСТ
Заводской номер
28 0515
Количество на модель
№
36
Название детали
Шайба .ОТ
Заводской номер
Шайба 16.ОТ
Количество на модель
№
37
Название детали
прокладка
Заводской номер
50 0132
Количество на модель
№
38
Название детали
Подшипник ГОСТ
Заводской номер
42215КМ
Количество на модель
№
40
Название детали
Планка
Заводской номер
2501-20-29
Количество на модель
№
41
Название детали
Болт М- х ГОСТ
Заводской номер
28 0339-20
Количество на модель
№
42
Название детали
Болт М- х ГОСТ
Заводской номер
28 0339
Количество на модель
№
42
Название детали
Вот
Заводской номер
404-20-7
Количество на модель
№
43
Название детали
Кольцо С ГОСТ
Заводской номер
58 0821
Количество на модель
№
44
Название детали
Шестерня
Заводской номер
2501-20-104СП(SP)
Количество на модель
№
45
Название детали
Подшипник ГОСТ
Заводской номер
222А
Количество на модель
№
46
Название детали
Кольцо С ГОСТ
Заводской номер
58 0760
Количество на модель
№
47
Название детали
Кольцо С ГОСТ
Заводской номер
58 0910
Количество на модель
№
48
Название детали
Шестерня
Заводской номер
2502-20-7
Количество на модель
№
49
Название детали
КОЛЬЦО
Заводской номер
2502-20-8
Количество на модель
№
50
Название детали
Опора
Заводской номер
2502-20-9
Количество на модель
№
51
Название детали
Втулка
Заводской номер
2501-20-50
Количество на модель
№
52
Название детали
Кольцо 115-125-58-2-51-1668
Заводской номер
115-125-58-2-51-1668
Количество на модель
№
53
Название детали
Кольцо- - ИРП
Заводской номер
100-110-58-2-ИРП1314-1
Количество на модель
№
54
Название детали
Крышка
Заводской номер
2501-20-33-20
Количество на модель
№
55
Название детали
Крышка
Заводской номер
2501-20-33
Количество на модель
№
55
Название детали
Втулка
Заводской номер
2501-20-51
Количество на модель
№
56
Название детали
Кольцо С ГОСТ
Заводской номер
58 0818
Количество на модель
№
57
Название детали
Болт М
Заводской номер
Болт М12-6gx35
Количество на модель
№
59
Название детали
Пробка
Заводской номер
37 5330-20
Количество на модель
№
60
Название детали
Пробка
Заводской номер
37 5330
Количество на модель
№
60
Название детали
Кольцо 075-081-36-2ИРП1314-1
Заводской номер
075-081-36-2ИРП1314-1
Количество на модель
№
61
Название детали
Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70
Заводской номер
28 0379-20
Количество на модель
№
62
Название детали
Болт 3М12-6gх65
Заводской номер
28 0379
Количество на модель
№
62
Название детали
Ступица
Заводской номер
3502-20-2
Количество на модель
№
63
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Редуктор привода насосов | 2502-20-13-02СП(SP) | |||||||
| 1 | прокладка | 45 0104-20 | 1 | |||||
| 1 | прокладка | 45 0104 | 1 | |||||
| 2 | Подшипник ГОСТ | 116А | 2 | |||||
| 3 | Втулка | 2501-20-49 | 3 | |||||
| 4 | Кольцо С ГОСТ | 700-58-2462 | 4 | |||||
| 5 | Крышка | 2501-20-108СП(SP) | 5 | |||||
| 5 | Крышка | 2501-20-108-20СП(SP) | 5 | |||||
| 6 | Шайба 12.ОТ | Шайба 12.ОТ | 6 | |||||
| 7 | Болт М12-6gx25 | Болт М12-6gx25 | 7 | |||||
| 8 | Шестерня | 2501-20-56 | 8 | |||||
| 9 | Проставка | 404-20-14 | 9 | |||||
| 9 | Проставка | 404-20-14-20 | 9 | |||||
| 11 | Стопор | 2502-20-101СП(SP) | 11 | |||||
| 12 | Провод, - C | Проволока 1,6-0-С | 12 | |||||
| 13 | Болт | 28 5330 | 13 | |||||
| 13 | Болт | 28 5330-20 | 13 | |||||
| 14 | Болт ЗМ- x ГОСТ | 28 0359 | 14 | |||||
| 14 | Болт ЗМ- x ГОСТ | 28 0359-20 | 14 | |||||
| 15 | Муфта | 2502-20-3 | 15 | |||||
| 16 | Ступица | 2502-20-4 | 16 | |||||
| 17 | Болт | 28 5120-20 | 17 | |||||
| 17 | Болт | 28 5120 | 17 | |||||
| 19 | Крышка | 2501-20-52 | 19 | |||||
| 19 | Крышка | 2501-20-52-20 | 19 | |||||
| 20 | Манжета 125.150.12ASB 025-129/808BASL | 125.150.12ASB 025-129/808BASL | 20 | |||||
| 21 | Болт 3М16х1,5-6gх90 | 28 0571-20 | 21 | |||||
| 21 | Болт 3М16х1,5-6gх90 | 28 0571 | 21 | |||||
| 22 | Стакан | 2502-20-5-01 | 22 | |||||
| 23 | Кольцо ГОСТ 9833-73 | 205-215-46-2-3 | 23 | |||||
| 25 | Штифт | 32 5385 | 25 | |||||
| 25 | Втулка | 40 0462 | 25 | |||||
| 26 | Шестерня | 2501-20-17 | 26 | |||||
| 27 | Крышка | 2501-20-32 | 27 | |||||
| 27 | Крышка | 2501-20-32-20 | 27 | |||||
| 28 | Кольцо С ГОСТ | 58 0680 | 28 | |||||
| 29 | Подшипник | 6022 | 29 | |||||
| 30 | Подшипник | 122 | 30 | |||||
| 31 | прокладка | 45 0103 | 31 | |||||
| 31 | прокладка | 45 0103-20 | 31 | |||||
| 32 | Корпус | 2501-20-54 | 32 | |||||
| 32 | Корпус | 2501-20-54-20 | 32 | |||||
| 33 | Шестерня | 2501-20-103СП(SP) | 33 | |||||
| 34 | Крышка | 404-20-8 | 34 | |||||
| 34 | Крышка | 404-20-8-20 | 34 | |||||
| 35 | Втулка | 2501-20-20 | 35 | |||||
| 36 | Болт Мх, х ГОСТ | 28 0515-20 | 36 | |||||
| 36 | Болт Мх, х ГОСТ | 28 0515 | 36 | |||||
| 37 | Шайба .ОТ | Шайба 16.ОТ | 37 | |||||
| 38 | прокладка | 50 0132 | 38 | |||||
| 40 | Подшипник ГОСТ | 42215КМ | 40 | |||||
| 41 | Планка | 2501-20-29 | 41 | |||||
| 42 | Болт М- х ГОСТ | 28 0339-20 | 42 | |||||
| 42 | Болт М- х ГОСТ | 28 0339 | 42 | |||||
| 43 | Вот | 404-20-7 | 43 | |||||
| 44 | Кольцо С ГОСТ | 58 0821 | 44 | |||||
| 45 | Шестерня | 2501-20-104СП(SP) | 45 | |||||
| 46 | Подшипник ГОСТ | 222А | 46 | |||||
| 47 | Кольцо С ГОСТ | 58 0760 | 47 | |||||
| 48 | Кольцо С ГОСТ | 58 0910 | 48 | |||||
| 49 | Шестерня | 2502-20-7 | 49 | |||||
| 50 | КОЛЬЦО | 2502-20-8 | 50 | |||||
| 51 | Опора | 2502-20-9 | 51 | |||||
| 52 | Втулка | 2501-20-50 | 52 | |||||
| 53 | Кольцо 115-125-58-2-51-1668 | 115-125-58-2-51-1668 | 53 | |||||
| 54 | Кольцо- - ИРП | 100-110-58-2-ИРП1314-1 | 54 | |||||
| 55 | Крышка | 2501-20-33-20 | 55 | |||||
| 55 | Крышка | 2501-20-33 | 55 | |||||
| 56 | Втулка | 2501-20-51 | 56 | |||||
| 57 | Кольцо С ГОСТ | 58 0818 | 57 | |||||
| 59 | Болт М | Болт М12-6gx35 | 59 | |||||
| 60 | Пробка | 37 5330-20 | 60 | |||||
| 60 | Пробка | 37 5330 | 60 | |||||
| 61 | Кольцо 075-081-36-2ИРП1314-1 | 075-081-36-2ИРП1314-1 | 61 | |||||
| 62 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 | 28 0379-20 | 62 | |||||
| 62 | Болт 3М12-6gх65 | 28 0379 | 62 | |||||
| 63 | Ступица | 3502-20-2 | 63 |
