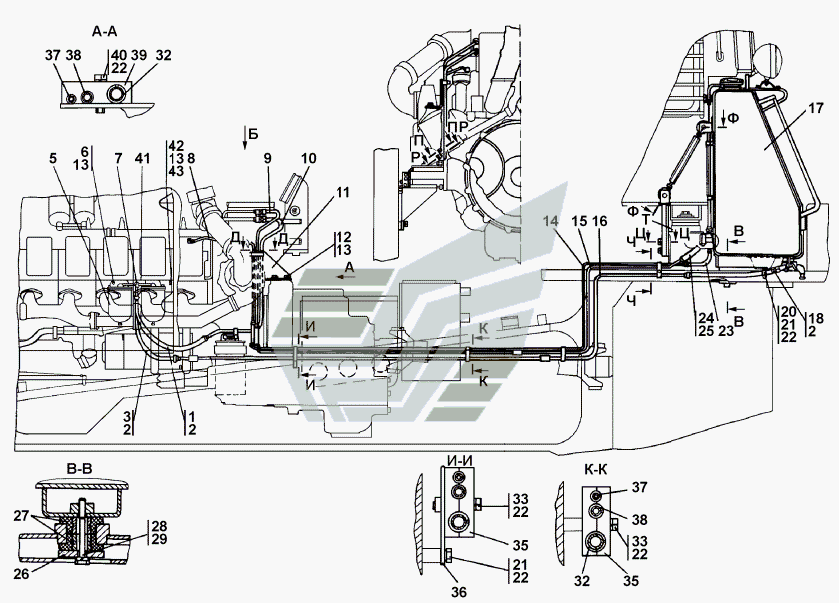

313502-25-1СП Установка топливного бака
100%
Название детали
Рукав
Заводской номер
404-26-213-02-20СП -20(SP)
Количество на модель
№
1
Название детали
Рукав
Заводской номер
404-26-213-02СП(SP)
Количество на модель
№
1
Название детали
Кольцо- -
Заводской номер
012-016-25-2-51-1668
Количество на модель
№
2
Название детали
Рукав
Заводской номер
404-26-213-01-20СП -20(SP)
Количество на модель
№
3
Название детали
Рукав диам.
Заводской номер
404-26-213-01СП(SP)
Количество на модель
№
3
Название детали
Фильтр грубой очистки топлива
Заводской номер
Фильтр грубой очистки топлива
Количество на модель
№
5
Название детали
Болт M12x1,
Заводской номер
Болт M12x1,25-6gx25
Количество на модель
№
6
Название детали
Трубопровод
Заводской номер
3502-25-29-20СП(SP)
Количество на модель
№
7
Название детали
Трубопровод
Заводской номер
3502-25-29СП(SP)
Количество на модель
№
7
Название детали
Трубопровод
Заводской номер
313502-25-29СП(SP)
Количество на модель
№
8
Название детали
Трубопровод
Заводской номер
313502-25-29-20СП -20(SP)
Количество на модель
№
8
Название детали
Трубопровод
Заводской номер
313502-25-28СП(SP)
Количество на модель
№
9
Название детали
Трубопровод
Заводской номер
313502-25-28-20СП -20(SP)
Количество на модель
№
9
Название детали
Трубопровод
Заводской номер
313502-25-27-20СП -20(SP)
Количество на модель
№
10
Название детали
Трубопровод
Заводской номер
313502-25-27СП(SP)
Количество на модель
№
10
Название детали
Кронштейн
Заводской номер
2501-25-1-20
Количество на модель
№
11
Название детали
Кронштейн
Заводской номер
2502-25-1
Количество на модель
№
11
Название детали
Болт M12
Заводской номер
Болт M12-6gx20
Количество на модель
№
12
Название детали
Шайба 12 0T
Заводской номер
Шайба 12 0T
Количество на модель
№
13
Название детали
Трубопровод
Заводской номер
313502-25-26-20СП -20(SP)
Количество на модель
№
14
Название детали
Трубопровод
Заводской номер
313502-25-26СП(SP)
Количество на модель
№
14
Название детали
Трубопровод
Заводской номер
313502-25-25-20СП -20(SP)
Количество на модель
№
15
Название детали
Трубопровод
Заводской номер
313502-25-25СП(SP)
Количество на модель
№
15
Название детали
Трубопровод
Заводской номер
313502-25-24-20СП -20(SP)
Количество на модель
№
16
Название детали
Трубопровод
Заводской номер
313502-25-24СП(SP)
Количество на модель
№
16
Название детали
Бак топливный
Заводской номер
313502-25-10-20СП -20(SP)
Количество на модель
№
17
Название детали
Бак топливный
Заводской номер
313502-25-10СП(SP)
Количество на модель
№
17
Название детали
Рукав d.12
Заводской номер
404-26-213-13-20СП -20(SP)
Количество на модель
№
18
Название детали
Рукав
Заводской номер
404-26-213-13СП(SP)
Количество на модель
№
18
Название детали
Хомутик
Заводской номер
700-41 -2548
Количество на модель
№
20
Название детали
Болт M8
Заводской номер
Болт M8-6gx16
Количество на модель
№
21
Название детали
Шайба
Заводской номер
Шайба 8T
Количество на модель
№
22
Название детали
Рукав
Заводской номер
46 0401-14-20
Количество на модель
№
23
Название детали
Рукав
Заводской номер
46 0401-14
Количество на модель
№
23
Название детали
Рукав
Заводской номер
46 0601-21
Количество на модель
№
24
Название детали
Рукав
Заводской номер
46 0601-21-20
Количество на модель
№
24
Название детали
Рукав
Заводской номер
46 0701-21
Количество на модель
№
25
Название детали
Рукав
Заводской номер
46 0701-21-20
Количество на модель
№
25
Название детали
Накладка
Заводской номер
1101-25-36
Количество на модель
№
26
Название детали
АМОРТИЗАТОР
Заводской номер
2501-25-37СП(SP)
Количество на модель
№
27
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0575
Количество на модель
№
28
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0575-20
Количество на модель
№
28
Название детали
Шайба 16 0T
Заводской номер
Шайба 16 0T
Количество на модель
№
29
Название детали
Прокладка
Заводской номер
700-40-6684-05
Количество на модель
№
32
Название детали
Болт M8-6gx40
Заводской номер
Болт M8-6gx40
Количество на модель
№
33
Название детали
Хомут
Заводской номер
2701-25-10
Количество на модель
№
35
Название детали
Хомут
Заводской номер
2701-25-10-20
Количество на модель
№
35
Название детали
Кронштейн
Заводской номер
TT2501-25-36СП(SP)
Количество на модель
№
36
Название детали
Кронштейн
Заводской номер
TT2501-25-36-20СП -20(SP)
Количество на модель
№
36
Название детали
Прокладка
Заводской номер
700-40-6684-08
Количество на модель
№
37
Название детали
Прокладка
Заводской номер
700-40-6684-07
Количество на модель
№
38
Название детали
Хомут
Заводской номер
2502-25-2
Количество на модель
№
39
Название детали
Болт M8-6gx35
Заводской номер
Болт M8-6gx35
Количество на модель
№
40
Название детали
Кронштейн
Заводской номер
3502-25-42-20
Количество на модель
№
41
Название детали
Кронштейн
Заводской номер
3502-25-42
Количество на модель
№
41
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0348
Количество на модель
№
42
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0348-20
Количество на модель
№
42
Название детали
Шайба ГОСТ
Заводской номер
31 0230
Количество на модель
№
43
Название детали
Шайба ГОСТ
Заводской номер
31 0230-20
Количество на модель
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | 404-26-213-02-20СП -20(SP) | 1 | |||||
| 1 | Рукав | 404-26-213-02СП(SP) | 1 | |||||
| 2 | Кольцо- - | 012-016-25-2-51-1668 | 2 | |||||
| 3 | Рукав | 404-26-213-01-20СП -20(SP) | 3 | |||||
| 3 | Рукав диам. | 404-26-213-01СП(SP) | 3 | |||||
| 5 | Фильтр грубой очистки топлива | Фильтр грубой очистки топлива | 5 | |||||
| 6 | Болт M12x1, | Болт M12x1,25-6gx25 | 6 | |||||
| 7 | Трубопровод | 3502-25-29-20СП(SP) | 7 | |||||
| 7 | Трубопровод | 3502-25-29СП(SP) | 7 | |||||
| 8 | Трубопровод | 313502-25-29СП(SP) | 8 | |||||
| 8 | Трубопровод | 313502-25-29-20СП -20(SP) | 8 | |||||
| 9 | Трубопровод | 313502-25-28СП(SP) | 9 | |||||
| 9 | Трубопровод | 313502-25-28-20СП -20(SP) | 9 | |||||
| 10 | Трубопровод | 313502-25-27-20СП -20(SP) | 10 | |||||
| 10 | Трубопровод | 313502-25-27СП(SP) | 10 | |||||
| 11 | Кронштейн | 2501-25-1-20 | 11 | |||||
| 11 | Кронштейн | 2502-25-1 | 11 | |||||
| 12 | Болт M12 | Болт M12-6gx20 | 12 | |||||
| 13 | Шайба 12 0T | Шайба 12 0T | 13 | |||||
| 14 | Трубопровод | 313502-25-26-20СП -20(SP) | 14 | |||||
| 14 | Трубопровод | 313502-25-26СП(SP) | 14 | |||||
| 15 | Трубопровод | 313502-25-25-20СП -20(SP) | 15 | |||||
| 15 | Трубопровод | 313502-25-25СП(SP) | 15 | |||||
| 16 | Трубопровод | 313502-25-24-20СП -20(SP) | 16 | |||||
| 16 | Трубопровод | 313502-25-24СП(SP) | 16 | |||||
| 17 | Бак топливный | 313502-25-10-20СП -20(SP) | 17 | |||||
| 17 | Бак топливный | 313502-25-10СП(SP) | 17 | |||||
| 18 | Рукав d.12 | 404-26-213-13-20СП -20(SP) | 18 | |||||
| 18 | Рукав | 404-26-213-13СП(SP) | 18 | |||||
| 20 | Хомутик | 700-41 -2548 | 20 | |||||
| 21 | Болт M8 | Болт M8-6gx16 | 21 | |||||
| 22 | Шайба | Шайба 8T | 22 | |||||
| 23 | Рукав | 46 0401-14-20 | 23 | |||||
| 23 | Рукав | 46 0401-14 | 23 | |||||
| 24 | Рукав | 46 0601-21 | 24 | |||||
| 24 | Рукав | 46 0601-21-20 | 24 | |||||
| 25 | Рукав | 46 0701-21 | 25 | |||||
| 25 | Рукав | 46 0701-21-20 | 25 | |||||
| 26 | Накладка | 1101-25-36 | 26 | |||||
| 27 | АМОРТИЗАТОР | 2501-25-37СП(SP) | 27 | |||||
| 28 | Болт Мх- х ГОСТ | 28 0575 | 28 | |||||
| 28 | Болт Мх- х ГОСТ | 28 0575-20 | 28 | |||||
| 29 | Шайба 16 0T | Шайба 16 0T | 29 | |||||
| 32 | Прокладка | 700-40-6684-05 | 32 | |||||
| 33 | Болт M8-6gx40 | Болт M8-6gx40 | 33 | |||||
| 35 | Хомут | 2701-25-10 | 35 | |||||
| 35 | Хомут | 2701-25-10-20 | 35 | |||||
| 36 | Кронштейн | TT2501-25-36СП(SP) | 36 | |||||
| 36 | Кронштейн | TT2501-25-36-20СП -20(SP) | 36 | |||||
| 37 | Прокладка | 700-40-6684-08 | 37 | |||||
| 38 | Прокладка | 700-40-6684-07 | 38 | |||||
| 39 | Хомут | 2502-25-2 | 39 | |||||
| 40 | Болт M8-6gx35 | Болт M8-6gx35 | 40 | |||||
| 41 | Кронштейн | 3502-25-42-20 | 41 | |||||
| 41 | Кронштейн | 3502-25-42 | 41 | |||||
| 42 | Болт Мх- х ГОСТ | 28 0348 | 42 | |||||
| 42 | Болт Мх- х ГОСТ | 28 0348-20 | 42 | |||||
| 43 | Шайба ГОСТ | 31 0230 | 43 | |||||
| 43 | Шайба ГОСТ | 31 0230-20 | 43 |
