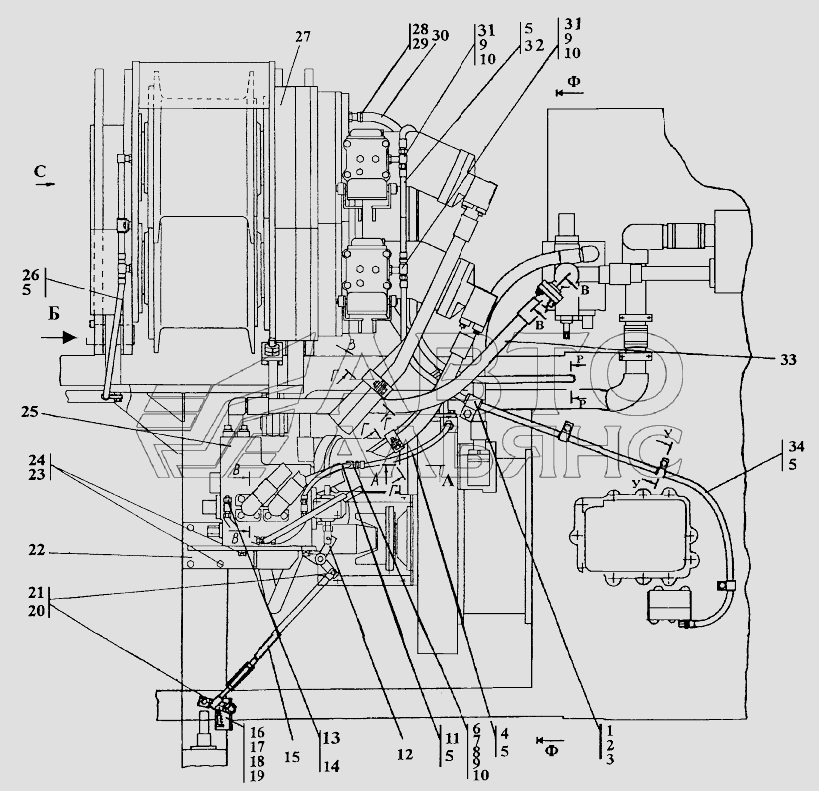

Установка привода лебедки с системой гидроуправления
100%
Название детали
Установка привода лебедки с системой гидроуправления
Заводской номер
312001-94-1-03СП
Количество на модель
№
Название детали
Установка привода лебедки с системой гидроуправления
Заводской номер
312001-94-1-03-20СП
Количество на модель
№
Название детали
Скоба
Заводской номер
2501-26-216
Количество на модель
№
1
Название детали
Скоба
Заводской номер
2501-26-216-20
Количество на модель
8
№
1
Название детали
Планка
Заводской номер
2501-26-217
Количество на модель
№
2
Название детали
Планка
Заводской номер
2501-26-217-20
Количество на модель
8
№
2
Название детали
Втулка
Заводской номер
400354-05
Количество на модель
8
№
3
Название детали
Рукав диаметр
Заводской номер
404-26-213-24-20СП
Количество на модель
1
№
4
Название детали
Рукав диаметр
Заводской номер
404-26-213-24СП
Количество на модель
№
4
Название детали
Кольцо- -
Заводской номер
012-016-25-2-51-1668
Количество на модель
12
№
5
Название детали
Тройник
Заводской номер
312501-90-19-20СП
Количество на модель
1
№
6
Название детали
Тройник
Заводской номер
312501-90-19СП
Количество на модель
№
6
Название детали
Штуцер
Заводской номер
415233
Количество на модель
№
7
Название детали
Штуцер
Заводской номер
415233-20
Количество на модель
1
№
7
Название детали
Кольцо- -
Заводской номер
019-023-25-2-51-1668
Количество на модель
1
№
8
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
018-022-25-2-51-1668
Количество на модель
7
№
9
Название детали
Орех
Заводской номер
Н036.23.022
Количество на модель
7
№
10
Название детали
Рукав
Заводской номер
404-26-213-02СП
Количество на модель
№
11
Название детали
Рукав
Заводской номер
404-26-213-02-20СП
Количество на модель
1
№
11
Название детали
Рукав диаметр 12
Заводской номер
404-26-213-12-20СП
Количество на модель
1
№
12
Название детали
Рукав диаметр
Заводской номер
404-26-213-12СП
Количество на модель
№
12
Название детали
Мостик
Заводской номер
312001-94-22-20СП
Количество на модель
1
№
12
Название детали
Мостик
Заводской номер
312001-94-22СП
Количество на модель
№
12
Название детали
Гайка
Заводской номер
Н036.01.002
Количество на модель
№
13
Название детали
Гаечный ключ
Заводской номер
Н036.01.002-01
Количество на модель
1
№
13
Название детали
Заглушка сферическая
Заводской номер
Н036.12.011-04
Количество на модель
1
№
14
Название детали
Тяга
Заводской номер
312001-94-9-02-20СП
Количество на модель
1
№
15
Название детали
Тяга
Заводской номер
312001-94-9-02СП
Количество на модель
№
15
Название детали
Мостик
Заводской номер
312001-94-25СП
Количество на модель
№
16
Название детали
Мостик
Заводской номер
312001-94-25-20СП
Количество на модель
1
№
16
Название детали
Болт Mx- x
Заводской номер
БолтМ12х1,25-6gх25
Количество на модель
8
№
17
Название детали
Шайба
Заводской номер
Шайба12.ОТ
Количество на модель
20
№
18
Название детали
Шайба х ГОСТ
Заводской номер
310210
Количество на модель
№
19
Название детали
Шайба х ГОСТ
Заводской номер
310210-20
Количество на модель
8
№
19
Название детали
Шплинт х
Заводской номер
Шплинт3,2х14
Количество на модель
2
№
20
Название детали
Кронштейн
Заводской номер
312001-94-10СП
Количество на модель
№
22
Название детали
Кронштейн
Заводской номер
312001-94-10-20СП
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
Шайба16.ОТ
Количество на модель
17
№
23
Название детали
Болт MX-XX ГОСТ
Заводской номер
280544-20
Количество на модель
10
№
24
Название детали
Болт MX-XX ГОСТ
Заводской номер
280544
Количество на модель
№
24
Название детали
Распределитель гидромоторов
Заводской номер
312501-90-10-01-20СП
Количество на модель
1
№
25
Название детали
Распределитель гидромоторов
Заводской номер
312501-91-10-01СП
Количество на модель
№
25
Название детали
Рукав
Заводской номер
404-26-243-14-20СП
Количество на модель
1
№
26
Название детали
Рукав диаметр 12
Заводской номер
404-26-213-14СП
Количество на модель
№
26
Название детали
Установка лебедок
Заводской номер
312001-90-1-02СП
Количество на модель
№
27
Название детали
Установка лебедок
Заводской номер
312001-90-1-02-20СП
Количество на модель
1
№
27
Название детали
Хомут стяжной червячный
Заводской номер
1028-У-02ПО4.435.002ТУ
Количество на модель
6
№
28
Название детали
Штуцер
Заводской номер
403-16-109СП
Количество на модель
№
29
Название детали
Штуцер
Заводской номер
403-16-109-20СП
Количество на модель
3
№
29
Название детали
Рукав
Заводской номер
460601-32
Количество на модель
1
№
30
Название детали
Тройник
Заводской номер
404-26-219-20СП
Количество на модель
3
№
31
Название детали
Тройник
Заводской номер
404-26-219СП
Количество на модель
№
31
Название детали
Рукав
Заводской номер
3502-26-108-06СП
Количество на модель
№
33
Название детали
Рукав
Заводской номер
3502-26-108-06-20СП
Количество на модель
1
№
33
Название детали
Рукав
Заводской номер
404-26-213-06-20СП
Количество на модель
1
№
34
Название детали
Рукав
Заводской номер
404-26-213-06СП
Количество на модель
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка привода лебедки с системой гидроуправления | 312001-94-1-03СП | |||||||
| Установка привода лебедки с системой гидроуправления | 312001-94-1-03-20СП | |||||||
| 1 | Скоба | 2501-26-216 | 1 | |||||
| 1 | Скоба | 2501-26-216-20 | 8 | 8 | 1 | |||
| 2 | Планка | 2501-26-217 | 2 | |||||
| 2 | Планка | 2501-26-217-20 | 8 | 8 | 2 | |||
| 3 | Втулка | 400354-05 | 8 | 8 | 3 | |||
| 4 | Рукав диаметр | 404-26-213-24-20СП | 1 | 1 | 4 | |||
| 4 | Рукав диаметр | 404-26-213-24СП | 4 | |||||
| 5 | Кольцо- - | 012-016-25-2-51-1668 | 12 | 12 | 5 | |||
| 6 | Тройник | 312501-90-19-20СП | 1 | 1 | 6 | |||
| 6 | Тройник | 312501-90-19СП | 6 | |||||
| 7 | Штуцер | 415233 | 7 | |||||
| 7 | Штуцер | 415233-20 | 1 | 1 | 7 | |||
| 8 | Кольцо- - | 019-023-25-2-51-1668 | 1 | 1 | 8 | |||
| 9 | Кольцо ГОСТ /ТУ- | 018-022-25-2-51-1668 | 7 | 7 | 9 | |||
| 10 | Орех | Н036.23.022 | 7 | 7 | 10 | |||
| 11 | Рукав | 404-26-213-02СП | 11 | |||||
| 11 | Рукав | 404-26-213-02-20СП | 1 | 1 | 11 | |||
| 12 | Рукав диаметр 12 | 404-26-213-12-20СП | 1 | 1 | 12 | |||
| 12 | Рукав диаметр | 404-26-213-12СП | 12 | |||||
| 12 | Мостик | 312001-94-22-20СП | 1 | 1 | 12 | |||
| 12 | Мостик | 312001-94-22СП | 12 | |||||
| 13 | Гайка | Н036.01.002 | 13 | |||||
| 13 | Гаечный ключ | Н036.01.002-01 | 1 | 1 | 13 | |||
| 14 | Заглушка сферическая | Н036.12.011-04 | 1 | 1 | 14 | |||
| 15 | Тяга | 312001-94-9-02-20СП | 1 | 1 | 15 | |||
| 15 | Тяга | 312001-94-9-02СП | 15 | |||||
| 16 | Мостик | 312001-94-25СП | 16 | |||||
| 16 | Мостик | 312001-94-25-20СП | 1 | 1 | 16 | |||
| 17 | Болт Mx- x | БолтМ12х1,25-6gх25 | 8 | 8 | 17 | |||
| 18 | Шайба | Шайба12.ОТ | 20 | 20 | 18 | |||
| 19 | Шайба х ГОСТ | 310210 | 19 | |||||
| 19 | Шайба х ГОСТ | 310210-20 | 8 | 8 | 19 | |||
| 20 | Шплинт х | Шплинт3,2х14 | 2 | 2 | 20 | |||
| 22 | Кронштейн | 312001-94-10СП | 22 | |||||
| 22 | Кронштейн | 312001-94-10-20СП | 1 | 1 | 22 | |||
| 23 | Шайба | Шайба16.ОТ | 17 | 17 | 23 | |||
| 24 | Болт MX-XX ГОСТ | 280544-20 | 10 | 10 | 24 | |||
| 24 | Болт MX-XX ГОСТ | 280544 | 24 | |||||
| 25 | Распределитель гидромоторов | 312501-90-10-01-20СП | 1 | 1 | 25 | |||
| 25 | Распределитель гидромоторов | 312501-91-10-01СП | 25 | |||||
| 26 | Рукав | 404-26-243-14-20СП | 1 | 1 | 26 | |||
| 26 | Рукав диаметр 12 | 404-26-213-14СП | 26 | |||||
| 27 | Установка лебедок | 312001-90-1-02СП | 27 | |||||
| 27 | Установка лебедок | 312001-90-1-02-20СП | 1 | 1 | 27 | |||
| 28 | Хомут стяжной червячный | 1028-У-02ПО4.435.002ТУ | 6 | 6 | 28 | |||
| 29 | Штуцер | 403-16-109СП | 29 | |||||
| 29 | Штуцер | 403-16-109-20СП | 3 | 3 | 29 | |||
| 30 | Рукав | 460601-32 | 1 | 1 | 30 | |||
| 31 | Тройник | 404-26-219-20СП | 3 | 3 | 31 | |||
| 31 | Тройник | 404-26-219СП | 31 | |||||
| 33 | Рукав | 3502-26-108-06СП | 33 | |||||
| 33 | Рукав | 3502-26-108-06-20СП | 1 | 1 | 33 | |||
| 34 | Рукав | 404-26-213-06-20СП | 1 | 1 | 34 | |||
| 34 | Рукав | 404-26-213-06СП | 34 |
