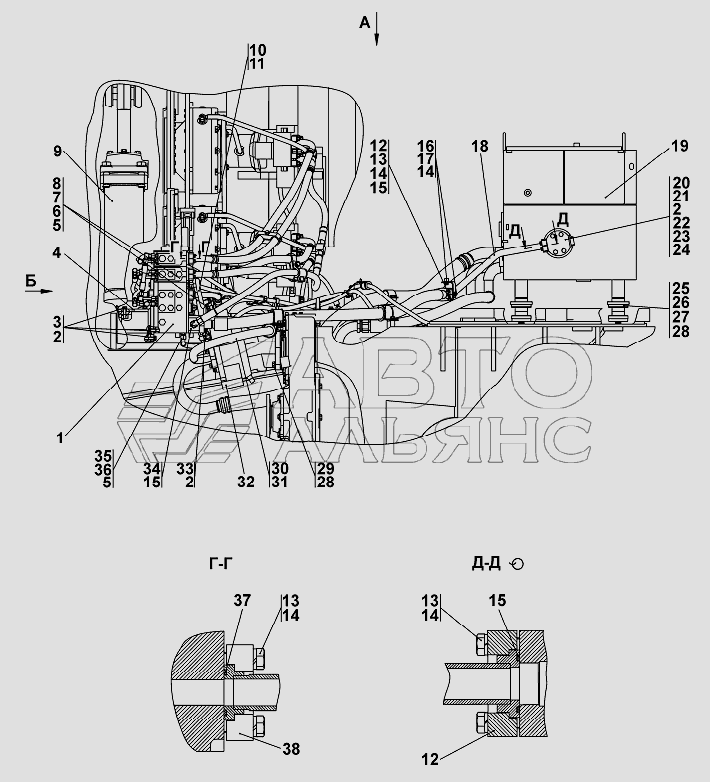

Установка гидросистемы
100%
Название детали
Гидрораспределитель
Заводской номер
М6-1307-00/4М6-22М2J+2WYV1
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
Шайба12.ОТ
Количество на модель
16
№
2
Название детали
Болт М12-6gх30
Заводской номер
БолтМ12-6gх30
Количество на модель
9
№
3
Название детали
Кронштейн
Заводской номер
311516-26-5СП(SP)
Количество на модель
№
4
Название детали
Кронштейн
Заводской номер
311516-26-5-20СП(SP)
Количество на модель
1
№
4
Название детали
Кольцо- -
Заводской номер
Кольцо008-010-14-2-51-1668
Количество на модель
77
№
5
Название детали
Штуцер ввертной
Заводской номер
313512-26-26-01-20
Количество на модель
4
№
6
Название детали
Штуцер ввертной
Заводской номер
313512-26-26-01
Количество на модель
№
6
Название детали
Шайба специальная
Заводской номер
0602-28-136-02К
Количество на модель
2
№
7
Название детали
Угольник
Заводской номер
311102-26-514СП(SP)
Количество на модель
№
8
Название детали
Угольник
Заводской номер
311102-26-514-20СП
Количество на модель
3
№
8
Название детали
Гидроцилиндр
Заводской номер
312002-26-80СП(SP)
Количество на модель
№
9
Название детали
Гидроцилиндр диам.
Заводской номер
312002-26-80-20СП
Количество на модель
1
№
9
Название детали
Рукав диаметр
Заводской номер
0602-28-22-20СПК
Количество на модель
1
№
10
Название детали
Рукав
Заводской номер
0602-28-22СПК(SPК)
Количество на модель
№
10
Название детали
КОЛЬЦО
Заводской номер
Кольцо012-016-25-2-51-1668
Количество на модель
2
№
11
Название детали
Фланец
Заводской номер
313512-26-538
Количество на модель
№
12
Название детали
Фланец
Заводской номер
313512-26-538-20
Количество на модель
6
№
12
Название детали
Болт M- x
Заводской номер
280250
Количество на модель
№
13
Название детали
Болт M- x
Заводской номер
280250-20
Количество на модель
44
№
13
Название детали
Шайба
Заводской номер
Шайба10.ОТ
Количество на модель
52
№
14
Название детали
КОЛЬЦО
Заводской номер
Кольцо039-045-36-2-51-1668
Количество на модель
7
№
15
Название детали
Кронштейн
Заводской номер
311516-26-515
Количество на модель
№
16
Название детали
Кронштейн
Заводской номер
311516-26-515-20
Количество на модель
1
№
16
Название детали
Болт M- x
Заводской номер
БолтМ10-6gх20
Количество на модель
2
№
17
Название детали
Клапан
Заводской номер
311516-26-14СП(SP)
Количество на модель
№
18
Название детали
Клапан
Заводской номер
311516-26-14-20СП
Количество на модель
1
№
18
Название детали
Бак
Заводской номер
313512-26-30-01-20СП
Количество на модель
1
№
19
Название детали
Бак
Заводской номер
313512-26-30--01СП(SP)
Количество на модель
№
19
Название детали
Клапан
Заводской номер
351516-26-11СП(SP)
Количество на модель
№
20
Название детали
Клапан
Заводской номер
351515-26-11-20СП(SP)
Количество на модель
1
№
20
Название детали
Болт Mx-X. ГОСТ
Заводской номер
280389
Количество на модель
№
21
Название детали
Болт MX-XX ГОСТ
Заводской номер
280389-20
Количество на модель
4
№
21
Название детали
Шайба х ГОСТ
Заводской номер
310210
Количество на модель
№
22
Название детали
Шайба х ГОСТ
Заводской номер
310210-20
Количество на модель
4
№
22
Название детали
Шайба
Заводской номер
310210-05-20
Количество на модель
4
№
23
Название детали
Шайба
Заводской номер
310210-05
Количество на модель
№
23
Название детали
Кольцо- -
Заводской номер
Кольцо050-060-58-2-51-1668
Количество на модель
1
№
24
Название детали
АМОРТИЗАТОР
Заводской номер
2501-25-37СП(SP)
Количество на модель
8
№
25
Название детали
Накладка
Заводской номер
1101-25-36
Количество на модель
4
№
26
Название детали
Болт Mx- x
Заводской номер
БолтМ16х1,5-6gх105
Количество на модель
4
№
27
Название детали
Шайба
Заводской номер
Шайба16ОТ
Количество на модель
24
№
28
Название детали
Болт Mx- x
Заводской номер
БолтМ16х1,5-6gх60
Количество на модель
4
№
29
Название детали
Рукав диаметр
Заводской номер
313512-26-530-02СП(SP)
Количество на модель
№
30
Название детали
Рукав диаметр
Заводской номер
313512-26-530-02-20СП(SP)
Количество на модель
1
№
30
Название детали
Кольцо- -
Заводской номер
Кольцо 032-038-36-2-51-1668
Количество на модель
2
№
31
Название детали
Насос
Заводской номер
А7VO16OLRDS/63LNZB01
Количество на модель
1
№
32
Название детали
Болт M- x
Заводской номер
280293-01
Количество на модель
№
33
Название детали
Болт M- x
Заводской номер
280293-01-20
Количество на модель
4
№
33
Название детали
Фланец
Заводской номер
313512-26-18-20СП
Количество на модель
1
№
34
Название детали
Фланец
Заводской номер
313512-26-18СП(SP)
Количество на модель
№
34
Название детали
Угольник
Заводской номер
0602-28-25СПК(SPК)
Количество на модель
№
35
Название детали
Угольник
Заводской номер
0602-28-25-20СПК
Количество на модель
1
№
35
Название детали
Шайба специальная
Заводской номер
0602-28-136К
Количество на модель
21
№
36
Название детали
Кольцо- - ИРП-
Заводской номер
Кольцо030-035-30-2-ИРП-1314-1
Количество на модель
8
№
37
Название детали
Фланец
Заводской номер
313512-26-537
Количество на модель
№
38
Название детали
Фланец
Заводской номер
313512-26-537-20
Количество на модель
16
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гидрораспределитель | М6-1307-00/4М6-22М2J+2WYV1 | 1 | 1 | 1 | |||
| 2 | Шайба | Шайба12.ОТ | 16 | 16 | 2 | |||
| 3 | Болт М12-6gх30 | БолтМ12-6gх30 | 9 | 9 | 3 | |||
| 4 | Кронштейн | 311516-26-5СП(SP) | 4 | |||||
| 4 | Кронштейн | 311516-26-5-20СП(SP) | 1 | 1 | 4 | |||
| 5 | Кольцо- - | Кольцо008-010-14-2-51-1668 | 77 | 77 | 5 | |||
| 6 | Штуцер ввертной | 313512-26-26-01-20 | 4 | 4 | 6 | |||
| 6 | Штуцер ввертной | 313512-26-26-01 | 6 | |||||
| 7 | Шайба специальная | 0602-28-136-02К | 2 | 2 | 7 | |||
| 8 | Угольник | 311102-26-514СП(SP) | 8 | |||||
| 8 | Угольник | 311102-26-514-20СП | 3 | 3 | 8 | |||
| 9 | Гидроцилиндр | 312002-26-80СП(SP) | 9 | |||||
| 9 | Гидроцилиндр диам. | 312002-26-80-20СП | 1 | 1 | 9 | |||
| 10 | Рукав диаметр | 0602-28-22-20СПК | 1 | 1 | 10 | |||
| 10 | Рукав | 0602-28-22СПК(SPК) | 10 | |||||
| 11 | КОЛЬЦО | Кольцо012-016-25-2-51-1668 | 2 | 2 | 11 | |||
| 12 | Фланец | 313512-26-538 | 12 | |||||
| 12 | Фланец | 313512-26-538-20 | 6 | 6 | 12 | |||
| 13 | Болт M- x | 280250 | 13 | |||||
| 13 | Болт M- x | 280250-20 | 44 | 44 | 13 | |||
| 14 | Шайба | Шайба10.ОТ | 52 | 52 | 14 | |||
| 15 | КОЛЬЦО | Кольцо039-045-36-2-51-1668 | 7 | 7 | 15 | |||
| 16 | Кронштейн | 311516-26-515 | 16 | |||||
| 16 | Кронштейн | 311516-26-515-20 | 1 | 1 | 16 | |||
| 17 | Болт M- x | БолтМ10-6gх20 | 2 | 2 | 17 | |||
| 18 | Клапан | 311516-26-14СП(SP) | 18 | |||||
| 18 | Клапан | 311516-26-14-20СП | 1 | 1 | 18 | |||
| 19 | Бак | 313512-26-30-01-20СП | 1 | 1 | 19 | |||
| 19 | Бак | 313512-26-30--01СП(SP) | 19 | |||||
| 20 | Клапан | 351516-26-11СП(SP) | 20 | |||||
| 20 | Клапан | 351515-26-11-20СП(SP) | 1 | 1 | 20 | |||
| 21 | Болт Mx-X. ГОСТ | 280389 | 21 | |||||
| 21 | Болт MX-XX ГОСТ | 280389-20 | 4 | 4 | 21 | |||
| 22 | Шайба х ГОСТ | 310210 | 22 | |||||
| 22 | Шайба х ГОСТ | 310210-20 | 4 | 4 | 22 | |||
| 23 | Шайба | 310210-05-20 | 4 | 4 | 23 | |||
| 23 | Шайба | 310210-05 | 23 | |||||
| 24 | Кольцо- - | Кольцо050-060-58-2-51-1668 | 1 | 1 | 24 | |||
| 25 | АМОРТИЗАТОР | 2501-25-37СП(SP) | 8 | 8 | 25 | |||
| 26 | Накладка | 1101-25-36 | 4 | 4 | 26 | |||
| 27 | Болт Mx- x | БолтМ16х1,5-6gх105 | 4 | 4 | 27 | |||
| 28 | Шайба | Шайба16ОТ | 24 | 24 | 28 | |||
| 29 | Болт Mx- x | БолтМ16х1,5-6gх60 | 4 | 4 | 29 | |||
| 30 | Рукав диаметр | 313512-26-530-02СП(SP) | 30 | |||||
| 30 | Рукав диаметр | 313512-26-530-02-20СП(SP) | 1 | 1 | 30 | |||
| 31 | Кольцо- - | Кольцо 032-038-36-2-51-1668 | 2 | 2 | 31 | |||
| 32 | Насос | А7VO16OLRDS/63LNZB01 | 1 | 1 | 32 | |||
| 33 | Болт M- x | 280293-01 | 33 | |||||
| 33 | Болт M- x | 280293-01-20 | 4 | 4 | 33 | |||
| 34 | Фланец | 313512-26-18-20СП | 1 | 1 | 34 | |||
| 34 | Фланец | 313512-26-18СП(SP) | 34 | |||||
| 35 | Угольник | 0602-28-25СПК(SPК) | 35 | |||||
| 35 | Угольник | 0602-28-25-20СПК | 1 | 1 | 35 | |||
| 36 | Шайба специальная | 0602-28-136К | 21 | 21 | 36 | |||
| 37 | Кольцо- - ИРП- | Кольцо030-035-30-2-ИРП-1314-1 | 8 | 8 | 37 | |||
| 38 | Фланец | 313512-26-537 | 38 | |||||
| 38 | Фланец | 313512-26-537-20 | 16 | 16 | 38 |
