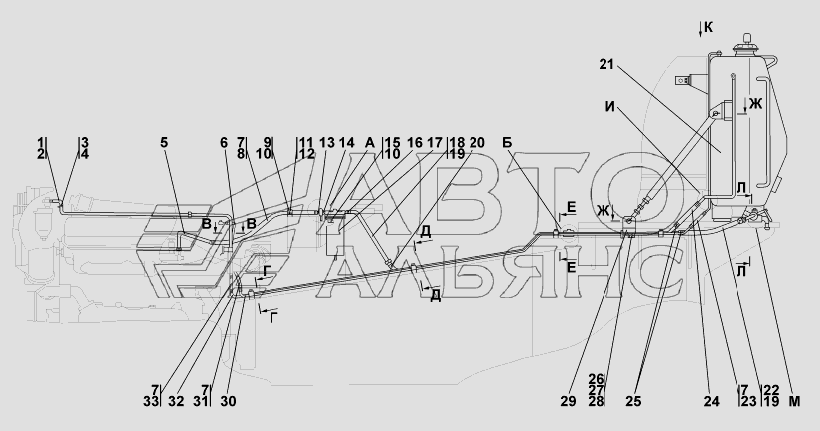

Установка топливного бака
100%
Название детали
Трубопровод
Заводской номер
311502-25-16СП(SP)
Количество на модель
№
1
Название детали
Трубопровод
Заводской номер
311502-25-16-20СП
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
311502-25-17СП(SP)
Количество на модель
№
2
Название детали
Трубопровод
Заводской номер
311502-25-17-20СП
Количество на модель
1
№
2
Название детали
Прокладка
Заводской номер
700-40-6684-06
Количество на модель
3
№
3
Название детали
Хомут
Заводской номер
700-41-2866
Количество на модель
4
№
4
Название детали
Трубопровод
Заводской номер
1102-25-18-01-20СП(SP)
Количество на модель
1
№
5
Название детали
Трубопровод
Заводской номер
1102-25-18-01СП(SP)
Количество на модель
№
5
Название детали
Трубопровод
Заводской номер
2002-25-15-01СП(SP)
Количество на модель
№
6
Название детали
Трубопровод
Заводской номер
2002-25-15-01-20СП(SP)
Количество на модель
1
№
6
Название детали
Шланговый хомут
Заводской номер
DIN3017-AL12-22/9C7-W2
Количество на модель
8
№
7
Название детали
Рукав
Заводской номер
460601-24
Количество на модель
№
8
Название детали
Рукав
Заводской номер
460601-25-20
Количество на модель
1
№
8
Название детали
Болт M- x
Заводской номер
БолтМ8-6gх16
Количество на модель
2
№
9
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
7
№
10
Название детали
Прокладка
Заводской номер
700-40-6684-03
Количество на модель
1
№
11
Название детали
Переходник
Заводской номер
1102-25-11
Количество на модель
№
13
Название детали
Наконечник
Заводской номер
1102-25-10
Количество на модель
№
14
Название детали
Болт M- x
Заводской номер
БолтМ8-6gх25
Количество на модель
2
№
15
Название детали
Штуцер
Заводской номер
415210-20
Количество на модель
1
№
16
Название детали
Штуцер
Заводской номер
415210
Количество на модель
№
16
Название детали
Фильтр
Заводской номер
Фильтр
Количество на модель
1
№
17
Название детали
Рукав
Заводской номер
404-26-213-30СП(SP)
Количество на модель
№
18
Название детали
Рукав диаметром
Заводской номер
404-26-213-30-20СП
Количество на модель
1
№
18
Название детали
Кольцо- -
Заводской номер
Кольцо 012-016-25-2-51-1668
Количество на модель
4
№
19
Название детали
Трубопровод
Заводской номер
311502-25-21-20СП
Количество на модель
1
№
20
Название детали
Трубопровод
Заводской номер
311502-25-21СП(SP)
Количество на модель
№
20
Название детали
Бак топливный
Заводской номер
311502-25-10СП(SP)
Количество на модель
№
21
Название детали
Бак топливный
Заводской номер
311502-25-10-20СП
Количество на модель
1
№
21
Название детали
Рукав диам.
Заводской номер
404-26-213-01СП(SP)
Количество на модель
№
22
Название детали
Рукав
Заводской номер
404-26-213-01-20СП(SP)
Количество на модель
1
№
22
Название детали
Рукав
Заводской номер
460401-01-20
Количество на модель
1
№
23
Название детали
Рукав
Заводской номер
460401-01
Количество на модель
№
23
Название детали
Рукав
Заводской номер
460401-02
Количество на модель
№
24
Название детали
Рукав
Заводской номер
460401-02-20
Количество на модель
№
24
Название детали
Шланговый хомут
Заводской номер
DIN3017-AS20-32/12C7-W2
Количество на модель
2
№
25
Название детали
Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70
Заводской номер
280725
Количество на модель
№
26
Название детали
Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70
Заводской номер
280725-20
Количество на модель
2
№
26
Название детали
Шайба
Заводской номер
Шайба20ОТ
Количество на модель
2
№
27
Название детали
Шайба х
Заводской номер
Шайба20х1
Количество на модель
2
№
28
Название детали
Кронштейн
Заводской номер
312001-25-34СП(SP)
Количество на модель
№
29
Название детали
Кронштейн
Заводской номер
312001-25-34-20СП
Количество на модель
1
№
29
Название детали
Трубопровод
Заводской номер
311502-25-23-01СП(SP)
Количество на модель
№
30
Название детали
Трубопровод
Заводской номер
311502-25-23-01-20СП(SP)
Количество на модель
1
№
30
Название детали
Рукав
Заводской номер
460401-07-20
Количество на модель
1
№
31
Название детали
Рукав
Заводской номер
460401-07
Количество на модель
№
31
Название детали
Трубопровод
Заводской номер
311502-25-22-01СП(SP)
Количество на модель
№
32
Название детали
Трубопровод
Заводской номер
311502-25-22-01-20СП(SP)
Количество на модель
1
№
32
Название детали
Рукав
Заводской номер
460401-05
Количество на модель
№
33
Название детали
Рукав
Заводской номер
460401-05-20
Количество на модель
1
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | 311502-25-16СП(SP) | 1 | |||||
| 1 | Трубопровод | 311502-25-16-20СП | 1 | 1 | 1 | |||
| 2 | Трубопровод | 311502-25-17СП(SP) | 2 | |||||
| 2 | Трубопровод | 311502-25-17-20СП | 1 | 1 | 2 | |||
| 3 | Прокладка | 700-40-6684-06 | 3 | 3 | 3 | |||
| 4 | Хомут | 700-41-2866 | 4 | 4 | 4 | |||
| 5 | Трубопровод | 1102-25-18-01-20СП(SP) | 1 | 1 | 5 | |||
| 5 | Трубопровод | 1102-25-18-01СП(SP) | 5 | |||||
| 6 | Трубопровод | 2002-25-15-01СП(SP) | 6 | |||||
| 6 | Трубопровод | 2002-25-15-01-20СП(SP) | 1 | 1 | 6 | |||
| 7 | Шланговый хомут | DIN3017-AL12-22/9C7-W2 | 8 | 8 | 7 | |||
| 8 | Рукав | 460601-24 | 8 | |||||
| 8 | Рукав | 460601-25-20 | 1 | 1 | 8 | |||
| 9 | Болт M- x | БолтМ8-6gх16 | 2 | 2 | 9 | |||
| 10 | Шайба 8Т | Шайба8Т | 7 | 7 | 10 | |||
| 11 | Прокладка | 700-40-6684-03 | 1 | 1 | 11 | |||
| 13 | Переходник | 1102-25-11 | 13 | |||||
| 14 | Наконечник | 1102-25-10 | 14 | |||||
| 15 | Болт M- x | БолтМ8-6gх25 | 2 | 2 | 15 | |||
| 16 | Штуцер | 415210-20 | 1 | 1 | 16 | |||
| 16 | Штуцер | 415210 | 16 | |||||
| 17 | Фильтр | Фильтр | 1 | 1 | 17 | |||
| 18 | Рукав | 404-26-213-30СП(SP) | 18 | |||||
| 18 | Рукав диаметром | 404-26-213-30-20СП | 1 | 1 | 18 | |||
| 19 | Кольцо- - | Кольцо 012-016-25-2-51-1668 | 4 | 4 | 19 | |||
| 20 | Трубопровод | 311502-25-21-20СП | 1 | 1 | 20 | |||
| 20 | Трубопровод | 311502-25-21СП(SP) | 20 | |||||
| 21 | Бак топливный | 311502-25-10СП(SP) | 21 | |||||
| 21 | Бак топливный | 311502-25-10-20СП | 1 | 1 | 21 | |||
| 22 | Рукав диам. | 404-26-213-01СП(SP) | 22 | |||||
| 22 | Рукав | 404-26-213-01-20СП(SP) | 1 | 1 | 22 | |||
| 23 | Рукав | 460401-01-20 | 1 | 1 | 23 | |||
| 23 | Рукав | 460401-01 | 23 | |||||
| 24 | Рукав | 460401-02 | 24 | |||||
| 24 | Рукав | 460401-02-20 | 24 | |||||
| 25 | Шланговый хомут | DIN3017-AS20-32/12C7-W2 | 2 | 2 | 25 | |||
| 26 | Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | 280725 | 26 | |||||
| 26 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | 280725-20 | 2 | 2 | 26 | |||
| 27 | Шайба | Шайба20ОТ | 2 | 2 | 27 | |||
| 28 | Шайба х | Шайба20х1 | 2 | 2 | 28 | |||
| 29 | Кронштейн | 312001-25-34СП(SP) | 29 | |||||
| 29 | Кронштейн | 312001-25-34-20СП | 1 | 1 | 29 | |||
| 30 | Трубопровод | 311502-25-23-01СП(SP) | 30 | |||||
| 30 | Трубопровод | 311502-25-23-01-20СП(SP) | 1 | 1 | 30 | |||
| 31 | Рукав | 460401-07-20 | 1 | 1 | 31 | |||
| 31 | Рукав | 460401-07 | 31 | |||||
| 32 | Трубопровод | 311502-25-22-01СП(SP) | 32 | |||||
| 32 | Трубопровод | 311502-25-22-01-20СП(SP) | 1 | 1 | 32 | |||
| 33 | Рукав | 460401-05 | 33 | |||||
| 33 | Рукав | 460401-05-20 | 1 | 1 | 33 |
