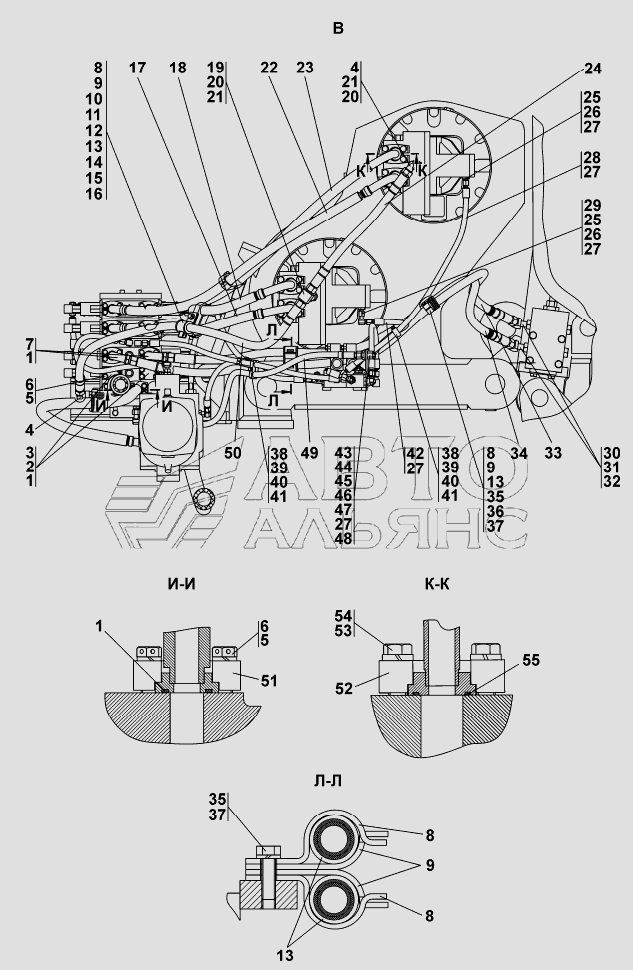

Установка гидросистемы
100%
Название детали
Кольцо- - ИРП-
Заводской номер
Кольцо030-035-30-2-ИРП-1314-1
Количество на модель
8
№
1
Название детали
Фланец
Заводской номер
313512-26-537
Количество на модель
№
2
Название детали
Фланец
Заводской номер
313512-26-537-20
Количество на модель
16
№
2
Название детали
Заглушка
Заводской номер
313512-26-31
Количество на модель
№
3
Название детали
Заглушка
Заводской номер
313512-26-31-20
Количество на модель
2
№
3
Название детали
Угольник
Заводской номер
46-26-314-20СП(SP)
Количество на модель
7
№
4
Название детали
Угольник
Заводской номер
46-26-314СП(SP)
Количество на модель
№
4
Название детали
Шайба
Заводской номер
Шайба10.ОТ
Количество на модель
52
№
5
Название детали
Болт M- x
Заводской номер
280250
Количество на модель
№
6
Название детали
Болт M- x
Заводской номер
280250-20
Количество на модель
44
№
6
Название детали
Трубопровод
Заводской номер
313512-26-20-20СП
Количество на модель
2
№
7
Название детали
Трубопровод
Заводской номер
313512-26-20СП(SP)
Количество на модель
№
7
Название детали
Скоба
Заводской номер
2501-26-300
Количество на модель
№
8
Название детали
Скоба
Заводской номер
2501-26-300-20
Количество на модель
5
№
8
Название детали
Планка
Заводской номер
2501-26-301
Количество на модель
№
9
Название детали
Планка
Заводской номер
2501-26-301-20
Количество на модель
5
№
9
Название детали
Бугель
Заводской номер
2501-98-551-20
Количество на модель
2
№
10
Название детали
Бугель
Заводской номер
2501-98-551
Количество на модель
№
10
Название детали
Бугель
Заводской номер
2501-98-552
Количество на модель
№
11
Название детали
Бугель
Заводской номер
2501-98-552-20
Количество на модель
2
№
11
Название детали
Уплотнение
Заводской номер
400090
Количество на модель
2
№
12
Название детали
Втулка
Заводской номер
400354-05
Количество на модель
5
№
13
Название детали
Болт Mx-X. ГОСТ
Заводской номер
280370-20
Количество на модель
1
№
14
Название детали
Болт Mx-X. ГОСТ
Заводской номер
280370
Количество на модель
№
14
Название детали
Шайба
Заводской номер
Шайба12.ОТ
Количество на модель
16
№
15
Название детали
Шайба х ГОСТ
Заводской номер
310210
Количество на модель
№
16
Название детали
Шайба х ГОСТ
Заводской номер
310210-20
Количество на модель
4
№
16
Название детали
Рукав диаметр
Заводской номер
311516-26-8-01СП(SP)
Количество на модель
№
17
Название детали
Рукав диаметр
Заводской номер
311516-26-8-01-20СП(SP)
Количество на модель
1
№
17
Название детали
Рукав диаметр
Заводской номер
311516-26-8-20СП(SP)
Количество на модель
1
№
18
Название детали
Рукав диаметр
Заводской номер
311516-26-8СП(SP)
Количество на модель
№
18
Название детали
Тройник
Заводской номер
313512-26-22СП(SP)
Количество на модель
№
19
Название детали
Тройник
Заводской номер
313512-26-22-20СП
Количество на модель
1
№
19
Название детали
Штуцер ввертной
Заводской номер
313512-26-6
Количество на модель
№
20
Название детали
Штуцер ввертной
Заводской номер
313512-26-6-20
Количество на модель
2
№
20
Название детали
Шайба специальная
Заводской номер
0602-28-136-02К
Количество на модель
2
№
21
Название детали
Рукав диаметр
Заводской номер
311516-26-8-03СП(SP)
Количество на модель
№
22
Название детали
Рукав диаметр
Заводской номер
311516-26-8-03-20СП(SP)
Количество на модель
1
№
22
Название детали
Рукав диаметр
Заводской номер
311516-26-8-02СП(SP)
Количество на модель
№
23
Название детали
Рукав диаметр
Заводской номер
311516-26-8-02-20СП
Количество на модель
1
№
23
Название детали
Рукав высокого давления
Заводской номер
46-26-355-22-20СП(SP)
Количество на модель
1
№
24
Название детали
Рукав высокого давления
Заводской номер
46-26-355-22СП(SP)
Количество на модель
№
24
Название детали
Шайба специальная
Заводской номер
0602-28-136К
Количество на модель
21
№
25
Название детали
Штуцер ввертной
Заводской номер
313512-26-26
Количество на модель
№
26
Название детали
Штуцер ввертной
Заводской номер
313512-26-26-20
Количество на модель
16
№
26
Название детали
Кольцо- -
Заводской номер
Кольцо008-010-14-2-51-1668
Количество на модель
77
№
27
Название детали
Рукав диаметр
Заводской номер
311102-26-517-30-20СП(SP)
Количество на модель
1
№
28
Название детали
Рукав диаметр
Заводской номер
311102-26-517-30СП(SP)
Количество на модель
№
28
Название детали
Угольник
Заводской номер
311102-26-514-02СП(SP)
Количество на модель
№
29
Название детали
Угольник
Заводской номер
311102-26-514-02-20СП(SP)
Количество на модель
9
№
29
Название детали
Угольник
Заводской номер
312002-26-11СП(SP)
Количество на модель
№
30
Название детали
Угольник
Заводской номер
312002-26-11-20СП
Количество на модель
2
№
30
Название детали
Кольцо- -
Заводской номер
Кольцо021-027-36-2-51-1668
Количество на модель
3
№
31
Название детали
Контргайка
Заводской номер
Н.036.23.072
Количество на модель
№
32
Название детали
Контргайка
Заводской номер
Н.036.23.072-01
Количество на модель
3
№
32
Название детали
Рукав высокого давления диаметр
Заводской номер
012001-93-512-27СП(SP)
Количество на модель
№
33
Название детали
Рукав высокого давления диаметр
Заводской номер
012001-93-512-27-20СП(SP)
Количество на модель
1
№
33
Название детали
Рукав высокого давления диаметр
Заводской номер
012001-93-512-33-20СП(SP)
Количество на модель
1
№
34
Название детали
Рукав высокого давления
Заводской номер
012001-93-512-33СП(SP)
Количество на модель
№
34
Название детали
Болт Mx- x
Заводской номер
БолтМ16х1,5-6gх35
Количество на модель
5
№
35
Название детали
Гайка Mx, N. ГОСТ
Заводской номер
300275
Количество на модель
№
36
Название детали
Гайка Mx, N. ГОСТ
Заводской номер
300275-20
Количество на модель
1
№
36
Название детали
Шайба
Заводской номер
Шайба16.ОТ
Количество на модель
24
№
37
Название детали
Бугель
Заводской номер
0602-28-138-20К
Количество на модель
6
№
38
Название детали
Бугель
Заводской номер
0602-28-138К
Количество на модель
№
38
Название детали
Бугель
Заводской номер
0602-28-141К
Количество на модель
№
39
Название детали
Бугель
Заводской номер
0602-28-141-20К
Количество на модель
6
№
39
Название детали
Болт M- x
Заводской номер
БолтМ8-6gх25
Количество на модель
6
№
40
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
13
№
41
Название детали
Рукав диаметр
Заводской номер
311102-26-517-25-20СП(SP)
Количество на модель
1
№
42
Название детали
Рукав диаметр
Заводской номер
311102-26-517-25СП(SP)
Количество на модель
№
42
Название детали
Переходник
Заводской номер
1101-26-187
Количество на модель
№
43
Название детали
Переходник
Заводской номер
1101-26-187-20
Количество на модель
1
№
43
Название детали
Планка
Заводской номер
1101-26-191
Количество на модель
№
44
Название детали
Планка
Заводской номер
1101-26-191-20
Количество на модель
1
№
44
Название детали
Пробка
Заводской номер
375245-20
Количество на модель
1
№
45
Название детали
Пробка
Заводской номер
375245
Количество на модель
№
45
Название детали
Шайба
Заводской номер
Шайба20.ОТ
Количество на модель
1
№
46
Название детали
Контргайка
Заводской номер
Н.036.23.022
Количество на модель
№
48
Название детали
Контргайка
Заводской номер
Н.036.23.022-01
Количество на модель
8
№
48
Название детали
Рукав диаметр
Заводской номер
0602-28-22-02-20СПК
Количество на модель
1
№
49
Название детали
Рукав диаметр 8
Заводской номер
0602-28-22-02СПК(SPК)
Количество на модель
№
49
Название детали
Рукав высокого давления
Заводской номер
46-26-355-23СП(SP)
Количество на модель
№
50
Название детали
Рукав высокого давления диаметр
Заводской номер
46-26-355-23-20СП
Количество на модель
1
№
50
Название детали
Фланец
Заводской номер
313512-26-536
Количество на модель
№
51
Название детали
Фланец
Заводской номер
313512-26-536-20
Количество на модель
2
№
51
Название детали
Фланец
Заводской номер
313512-26-535-20
Количество на модель
10
№
52
Название детали
Фланец
Заводской номер
313512-26-535
Количество на модель
№
52
Название детали
Шайба
Заводской номер
Шайба14.ОТ
Количество на модель
20
№
53
Название детали
Болт M- x
Заводской номер
280501
Количество на модель
№
54
Название детали
Болт M- x
Заводской номер
280501-20
Количество на модель
8
№
54
Название детали
КОЛЬЦО
Заводской номер
Кольцо039-045-36-2-51-1668
Количество на модель
7
№
55
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кольцо- - ИРП- | Кольцо030-035-30-2-ИРП-1314-1 | 8 | 8 | 1 | |||
| 2 | Фланец | 313512-26-537 | 2 | |||||
| 2 | Фланец | 313512-26-537-20 | 16 | 16 | 2 | |||
| 3 | Заглушка | 313512-26-31 | 3 | |||||
| 3 | Заглушка | 313512-26-31-20 | 2 | 2 | 3 | |||
| 4 | Угольник | 46-26-314-20СП(SP) | 7 | 7 | 4 | |||
| 4 | Угольник | 46-26-314СП(SP) | 4 | |||||
| 5 | Шайба | Шайба10.ОТ | 52 | 52 | 5 | |||
| 6 | Болт M- x | 280250 | 6 | |||||
| 6 | Болт M- x | 280250-20 | 44 | 44 | 6 | |||
| 7 | Трубопровод | 313512-26-20-20СП | 2 | 2 | 7 | |||
| 7 | Трубопровод | 313512-26-20СП(SP) | 7 | |||||
| 8 | Скоба | 2501-26-300 | 8 | |||||
| 8 | Скоба | 2501-26-300-20 | 5 | 5 | 8 | |||
| 9 | Планка | 2501-26-301 | 9 | |||||
| 9 | Планка | 2501-26-301-20 | 5 | 5 | 9 | |||
| 10 | Бугель | 2501-98-551-20 | 2 | 2 | 10 | |||
| 10 | Бугель | 2501-98-551 | 10 | |||||
| 11 | Бугель | 2501-98-552 | 11 | |||||
| 11 | Бугель | 2501-98-552-20 | 2 | 2 | 11 | |||
| 12 | Уплотнение | 400090 | 2 | 2 | 12 | |||
| 13 | Втулка | 400354-05 | 5 | 5 | 13 | |||
| 14 | Болт Mx-X. ГОСТ | 280370-20 | 1 | 1 | 14 | |||
| 14 | Болт Mx-X. ГОСТ | 280370 | 14 | |||||
| 15 | Шайба | Шайба12.ОТ | 16 | 16 | 15 | |||
| 16 | Шайба х ГОСТ | 310210 | 16 | |||||
| 16 | Шайба х ГОСТ | 310210-20 | 4 | 4 | 16 | |||
| 17 | Рукав диаметр | 311516-26-8-01СП(SP) | 17 | |||||
| 17 | Рукав диаметр | 311516-26-8-01-20СП(SP) | 1 | 1 | 17 | |||
| 18 | Рукав диаметр | 311516-26-8-20СП(SP) | 1 | 1 | 18 | |||
| 18 | Рукав диаметр | 311516-26-8СП(SP) | 18 | |||||
| 19 | Тройник | 313512-26-22СП(SP) | 19 | |||||
| 19 | Тройник | 313512-26-22-20СП | 1 | 1 | 19 | |||
| 20 | Штуцер ввертной | 313512-26-6 | 20 | |||||
| 20 | Штуцер ввертной | 313512-26-6-20 | 2 | 2 | 20 | |||
| 21 | Шайба специальная | 0602-28-136-02К | 2 | 2 | 21 | |||
| 22 | Рукав диаметр | 311516-26-8-03СП(SP) | 22 | |||||
| 22 | Рукав диаметр | 311516-26-8-03-20СП(SP) | 1 | 1 | 22 | |||
| 23 | Рукав диаметр | 311516-26-8-02СП(SP) | 23 | |||||
| 23 | Рукав диаметр | 311516-26-8-02-20СП | 1 | 1 | 23 | |||
| 24 | Рукав высокого давления | 46-26-355-22-20СП(SP) | 1 | 1 | 24 | |||
| 24 | Рукав высокого давления | 46-26-355-22СП(SP) | 24 | |||||
| 25 | Шайба специальная | 0602-28-136К | 21 | 21 | 25 | |||
| 26 | Штуцер ввертной | 313512-26-26 | 26 | |||||
| 26 | Штуцер ввертной | 313512-26-26-20 | 16 | 16 | 26 | |||
| 27 | Кольцо- - | Кольцо008-010-14-2-51-1668 | 77 | 77 | 27 | |||
| 28 | Рукав диаметр | 311102-26-517-30-20СП(SP) | 1 | 1 | 28 | |||
| 28 | Рукав диаметр | 311102-26-517-30СП(SP) | 28 | |||||
| 29 | Угольник | 311102-26-514-02СП(SP) | 29 | |||||
| 29 | Угольник | 311102-26-514-02-20СП(SP) | 9 | 9 | 29 | |||
| 30 | Угольник | 312002-26-11СП(SP) | 30 | |||||
| 30 | Угольник | 312002-26-11-20СП | 2 | 2 | 30 | |||
| 31 | Кольцо- - | Кольцо021-027-36-2-51-1668 | 3 | 3 | 31 | |||
| 32 | Контргайка | Н.036.23.072 | 32 | |||||
| 32 | Контргайка | Н.036.23.072-01 | 3 | 3 | 32 | |||
| 33 | Рукав высокого давления диаметр | 012001-93-512-27СП(SP) | 33 | |||||
| 33 | Рукав высокого давления диаметр | 012001-93-512-27-20СП(SP) | 1 | 1 | 33 | |||
| 34 | Рукав высокого давления диаметр | 012001-93-512-33-20СП(SP) | 1 | 1 | 34 | |||
| 34 | Рукав высокого давления | 012001-93-512-33СП(SP) | 34 | |||||
| 35 | Болт Mx- x | БолтМ16х1,5-6gх35 | 5 | 5 | 35 | |||
| 36 | Гайка Mx, N. ГОСТ | 300275 | 36 | |||||
| 36 | Гайка Mx, N. ГОСТ | 300275-20 | 1 | 1 | 36 | |||
| 37 | Шайба | Шайба16.ОТ | 24 | 24 | 37 | |||
| 38 | Бугель | 0602-28-138-20К | 6 | 6 | 38 | |||
| 38 | Бугель | 0602-28-138К | 38 | |||||
| 39 | Бугель | 0602-28-141К | 39 | |||||
| 39 | Бугель | 0602-28-141-20К | 6 | 6 | 39 | |||
| 40 | Болт M- x | БолтМ8-6gх25 | 6 | 6 | 40 | |||
| 41 | Шайба 8Т | Шайба8Т | 13 | 13 | 41 | |||
| 42 | Рукав диаметр | 311102-26-517-25-20СП(SP) | 1 | 1 | 42 | |||
| 42 | Рукав диаметр | 311102-26-517-25СП(SP) | 42 | |||||
| 43 | Переходник | 1101-26-187 | 43 | |||||
| 43 | Переходник | 1101-26-187-20 | 1 | 1 | 43 | |||
| 44 | Планка | 1101-26-191 | 44 | |||||
| 44 | Планка | 1101-26-191-20 | 1 | 1 | 44 | |||
| 45 | Пробка | 375245-20 | 1 | 1 | 45 | |||
| 45 | Пробка | 375245 | 45 | |||||
| 46 | Шайба | Шайба20.ОТ | 1 | 1 | 46 | |||
| 48 | Контргайка | Н.036.23.022 | 48 | |||||
| 48 | Контргайка | Н.036.23.022-01 | 8 | 8 | 48 | |||
| 49 | Рукав диаметр | 0602-28-22-02-20СПК | 1 | 1 | 49 | |||
| 49 | Рукав диаметр 8 | 0602-28-22-02СПК(SPК) | 49 | |||||
| 50 | Рукав высокого давления | 46-26-355-23СП(SP) | 50 | |||||
| 50 | Рукав высокого давления диаметр | 46-26-355-23-20СП | 1 | 1 | 50 | |||
| 51 | Фланец | 313512-26-536 | 51 | |||||
| 51 | Фланец | 313512-26-536-20 | 2 | 2 | 51 | |||
| 52 | Фланец | 313512-26-535-20 | 10 | 10 | 52 | |||
| 52 | Фланец | 313512-26-535 | 52 | |||||
| 53 | Шайба | Шайба14.ОТ | 20 | 20 | 53 | |||
| 54 | Болт M- x | 280501 | 54 | |||||
| 54 | Болт M- x | 280501-20 | 8 | 8 | 54 | |||
| 55 | КОЛЬЦО | Кольцо039-045-36-2-51-1668 | 7 | 7 | 55 |
