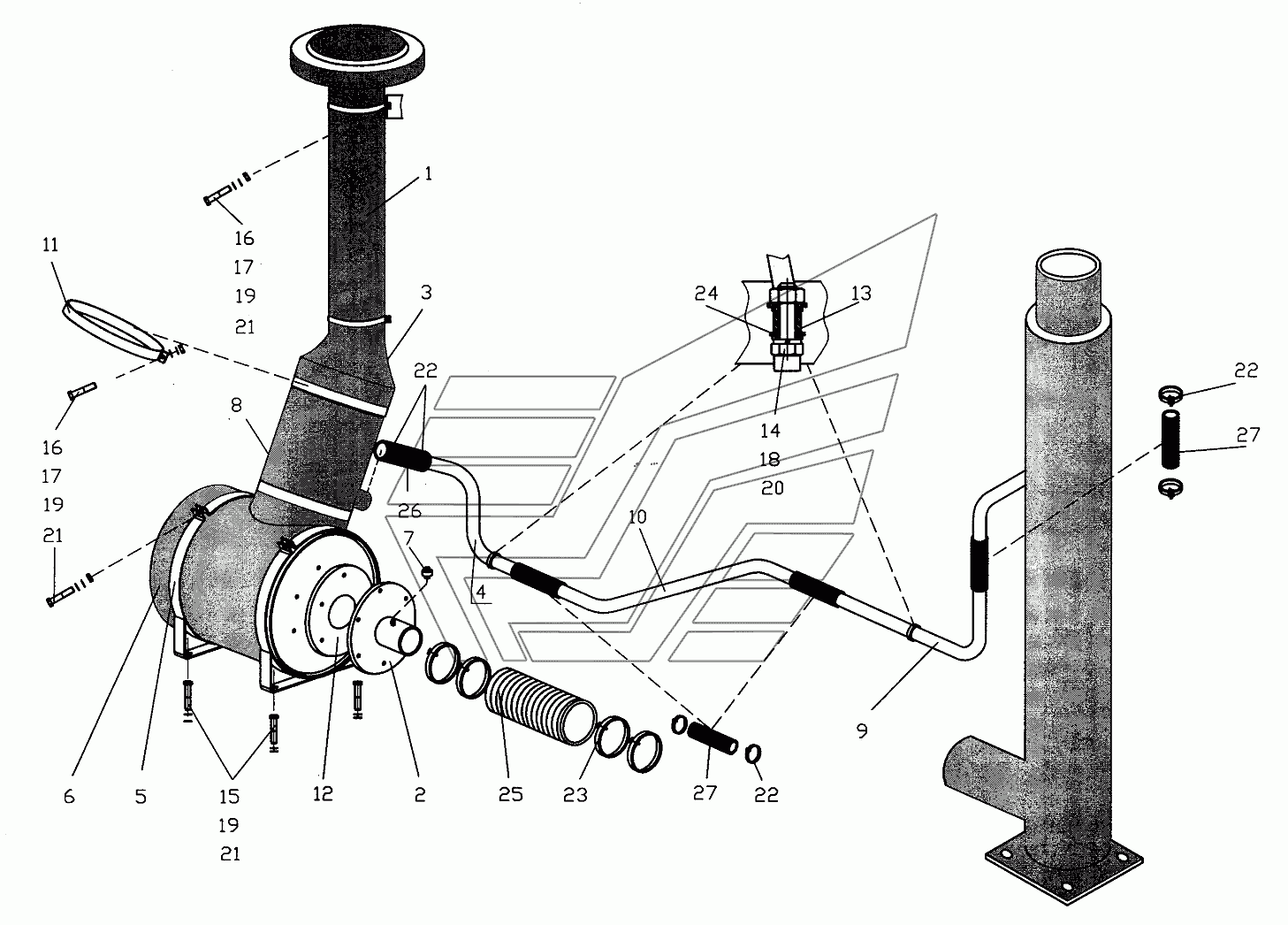

Система очистки воздуха-
100%
Название детали
Труба воздухозаборная
Заводской номер
2765010-1900210
Количество на модель
1
№
1
Название детали
Фланец
Заводской номер
2765010-1900400
Количество на модель
1
№
2
Название детали
Патрубок
Заводской номер
2765010-1900230
Количество на модель
1
№
3
Название детали
Труба
Заводской номер
2765010-1900240
Количество на модель
1
№
4
Название детали
Хомут
Заводской номер
744Р-1900130
Количество на модель
2
№
5
Название детали
Воздухоочиститель
Заводской номер
2002-05-41
Количество на модель
1
№
6
Название детали
Датчик
Заводской номер
13.3839600
Количество на модель
1
№
7
Название детали
Воздухоочиститель циклонный
Заводской номер
2002-05-16
Количество на модель
1
№
8
Название детали
Труба
Заводской номер
2765010-1900013
Количество на модель
1
№
9
Название детали
Труба
Заводской номер
2765010-1900221
Количество на модель
1
№
10
Название детали
Хомут
Заводской номер
744Р-1900116
Количество на модель
1
№
11
Название детали
прокладка
Заводской номер
744Р-1900125
Количество на модель
1
№
12
Название детали
Втулка
Заводской номер
2256010-1900028
Количество на модель
2
№
13
Название детали
Болт
Заводской номер
М8х30
Количество на модель
2
№
14
Название детали
Болт
Заводской номер
М12х25
Количество на модель
4
№
15
Название детали
Болт
Заводской номер
М12х55
Количество на модель
5
№
16
Название детали
Орех
Заводской номер
М12
Количество на модель
5
№
17
Название детали
Шайба Г.
Заводской номер
8.65Г.05
Количество на модель
2
№
18
Название детали
Шайба Г.
Заводской номер
12.65Г.05
Количество на модель
9
№
19
Название детали
Шайба ГОСТ 11371-78
Заводской номер
8.01.019
Количество на модель
2
№
20
Название детали
Шайба ГОСТ 11371-78
Заводской номер
12.01.019
Количество на модель
9
№
21
Название детали
Хомут
Заводской номер
56-62-3
Количество на модель
8
№
22
Название детали
Хомут
Заводской номер
120-130-3
Количество на модель
4
№
23
Название детали
Скоба
Заводской номер
50.9
Количество на модель
2
№
24
Название детали
Рукав
Заводской номер
125х925
Количество на модель
1
№
25
Название детали
Рукав
Заводской номер
42х56,5-1,4
Количество на модель
1
№
26
Название детали
Рукав
Заводской номер
50х61,5-1,6
Количество на модель
3
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба воздухозаборная | 2765010-1900210 | 1 | 1 | 1 | |||
| 2 | Фланец | 2765010-1900400 | 1 | 1 | 2 | |||
| 3 | Патрубок | 2765010-1900230 | 1 | 1 | 3 | |||
| 4 | Труба | 2765010-1900240 | 1 | 1 | 4 | |||
| 5 | Хомут | 744Р-1900130 | 2 | 2 | 5 | |||
| 6 | Воздухоочиститель | 2002-05-41 | 1 | 1 | 6 | |||
| 7 | Датчик | 13.3839600 | 1 | 1 | 7 | |||
| 8 | Воздухоочиститель циклонный | 2002-05-16 | 1 | 1 | 8 | |||
| 9 | Труба | 2765010-1900013 | 1 | 1 | 9 | |||
| 10 | Труба | 2765010-1900221 | 1 | 1 | 10 | |||
| 11 | Хомут | 744Р-1900116 | 1 | 1 | 11 | |||
| 12 | прокладка | 744Р-1900125 | 1 | 1 | 12 | |||
| 13 | Втулка | 2256010-1900028 | 2 | 2 | 13 | |||
| 14 | Болт | М8х30 | 2 | 2 | 14 | |||
| 15 | Болт | М12х25 | 4 | 4 | 15 | |||
| 16 | Болт | М12х55 | 5 | 5 | 16 | |||
| 17 | Орех | М12 | 5 | 5 | 17 | |||
| 18 | Шайба Г. | 8.65Г.05 | 2 | 2 | 18 | |||
| 19 | Шайба Г. | 12.65Г.05 | 9 | 9 | 19 | |||
| 20 | Шайба ГОСТ 11371-78 | 8.01.019 | 2 | 2 | 20 | |||
| 21 | Шайба ГОСТ 11371-78 | 12.01.019 | 9 | 9 | 21 | |||
| 22 | Хомут | 56-62-3 | 8 | 8 | 22 | |||
| 23 | Хомут | 120-130-3 | 4 | 4 | 23 | |||
| 24 | Скоба | 50.9 | 2 | 2 | 24 | |||
| 25 | Рукав | 125х925 | 1 | 1 | 25 | |||
| 26 | Рукав | 42х56,5-1,4 | 1 | 1 | 26 | |||
| 27 | Рукав | 50х61,5-1,6 | 3 | 3 | 27 |
