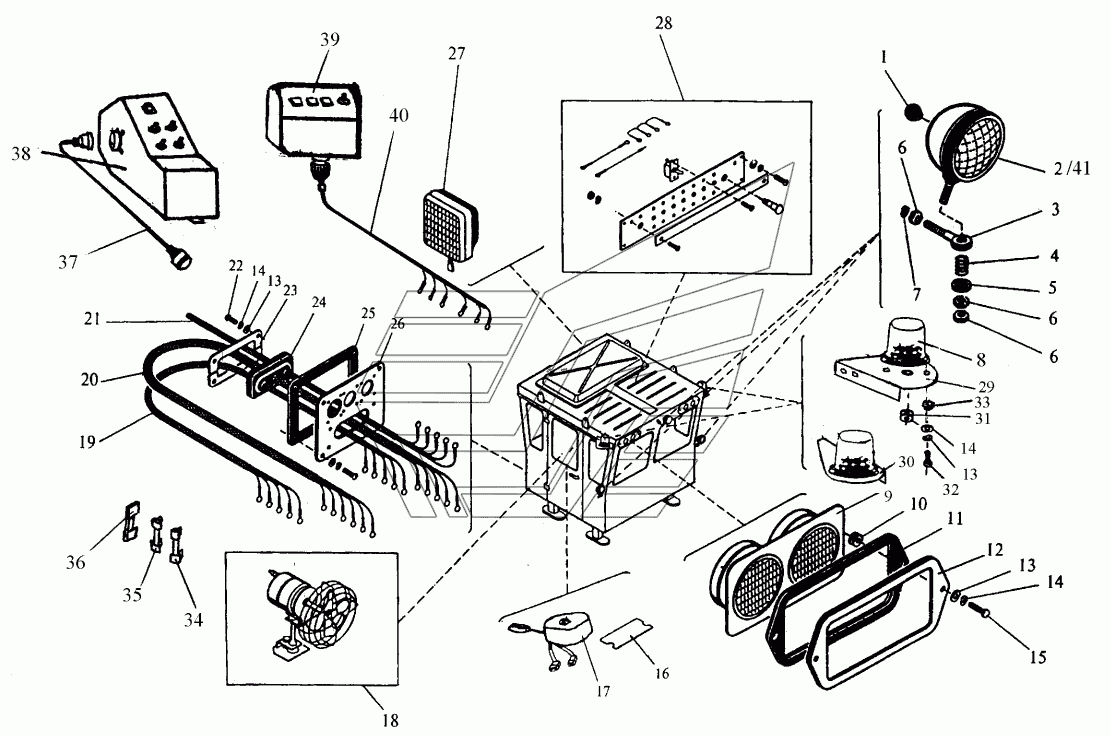

Электрооборудование кабины МВ-
100%
Название детали
Шар
Заводской номер
700.3700011-1
Количество на модель
3
№
1
Название детали
Фара ФГ- К с проводами
Заводской номер
2256010-3799060-1
Количество на модель
3
№
2
Название детали
Опора фары
Заводской номер
700А.3799220
Количество на модель
3
№
3
Название детали
Пружина
Заводской номер
700.3700012
Количество на модель
3
№
4
Название детали
Чашка
Заводской номер
700.3700013
Количество на модель
3
№
5
Название детали
Гайка
Заводской номер
М12х1,25
Количество на модель
9
№
6
Название детали
Шайба Г.
Заводской номер
12.65Г.05
Количество на модель
9
№
7
Название детали
Маячок проблесковый
Заводской номер
МП-01-24
Количество на модель
2
№
8
Название детали
Блок-фара
Заводской номер
33.3711
Количество на модель
2
№
9
Название детали
Втулка
Заводской номер
2256010-3799027
Количество на модель
4
№
10
Название детали
Уплотнитель
Заводской номер
2256010-3799026
Количество на модель
2
№
11
Название детали
Рамка
Заводской номер
2256010-3799024
Количество на модель
2
№
12
Название детали
Шайба ГОСТ 6958-78
Заводской номер
6.01.019
Количество на модель
4
№
13
Название детали
Шайба Г.
Заводской номер
6.65Г.05
Количество на модель
4
№
14
Название детали
Винт
Заводской номер
М6х20
Количество на модель
4
№
15
Название детали
Прокладка
Заводской номер
2256010-3799011
Количество на модель
1
№
16
Название детали
Переключатель
Заводской номер
89.3709-02
Количество на модель
1
№
17
Название детали
Вентилятор
Заводской номер
526-81.04.210
Количество на модель
2
№
18
Название детали
Жгут проводов передней стенки
Заводской номер
2256010-3799170-1
Количество на модель
1
№
19
Название детали
Жгут проводов блока релея
Заводской номер
2256010-3799180-1
Количество на модель
1
№
20
Название детали
Жгут проводов питания прицепа
Заводской номер
2256010-3799190-1
Количество на модель
1
№
21
Название детали
Винт
Заводской номер
М6х12
Количество на модель
8
№
22
Название детали
Планка
Заводской номер
2256010-3799019-1
Количество на модель
2
№
23
Название детали
Уплотнитель
Заводской номер
2256010-3799013-1
Количество на модель
1
№
24
Название детали
Крышка
Заводской номер
2256010-3799020-1
Количество на модель
1
№
26
Название детали
Плафон
Заводской номер
11.37.14
Количество на модель
1
№
27
Название детали
Блок выключателей
Заводской номер
703МД-3799010
Количество на модель
1
№
28
Название детали
Кронштейн
Заводской номер
703МД-3799007-1-01
Количество на модель
1
№
29
Название детали
Кронштейн
Заводской номер
703МД-3799007-1
Количество на модель
1
№
30
Название детали
Втулка
Заводской номер
700.3700039
Количество на модель
2
№
31
Название детали
Винт
Заводской номер
М6х25
Количество на модель
6
№
32
Название детали
Орех
Заводской номер
ГайкаМ6
Количество на модель
6
№
33
Название детали
Предохранитель
Заводской номер
ПВ-10,30В
Количество на модель
11
№
34
Название детали
Предохранитель
Заводской номер
ПВ-30,30В
Количество на модель
4
№
35
Название детали
Предохранитель
Заводской номер
ПВ-60,30В
Количество на модель
2
№
36
Название детали
Жгут
Заводской номер
ЭУДМ06.00010-1
Количество на модель
1
№
37
Название детали
Пульт управления
Заводской номер
ЭУДМ06.02000
Количество на модель
1
№
38
Название детали
Пульт реверса
Заводской номер
Э702МВ-4101000
Количество на модель
1
№
39
Название детали
Жгут
Заводской номер
Э702МВ-4101010
Количество на модель
2
№
40
Название детали
Лампа
Заводской номер
А24-60,40
Количество на модель
3
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шар | 700.3700011-1 | 3 | 3 | 1 | |||
| 2 | Фара ФГ- К с проводами | 2256010-3799060-1 | 3 | 3 | 2 | |||
| 3 | Опора фары | 700А.3799220 | 3 | 3 | 3 | |||
| 4 | Пружина | 700.3700012 | 3 | 3 | 4 | |||
| 5 | Чашка | 700.3700013 | 3 | 3 | 5 | |||
| 6 | Гайка | М12х1,25 | 9 | 9 | 6 | |||
| 7 | Шайба Г. | 12.65Г.05 | 9 | 9 | 7 | |||
| 8 | Маячок проблесковый | МП-01-24 | 2 | 2 | 8 | |||
| 9 | Блок-фара | 33.3711 | 2 | 2 | 9 | |||
| 10 | Втулка | 2256010-3799027 | 4 | 4 | 10 | |||
| 11 | Уплотнитель | 2256010-3799026 | 2 | 2 | 11 | |||
| 12 | Рамка | 2256010-3799024 | 2 | 2 | 12 | |||
| 13 | Шайба ГОСТ 6958-78 | 6.01.019 | 4 | 4 | 13 | |||
| 14 | Шайба Г. | 6.65Г.05 | 4 | 4 | 14 | |||
| 15 | Винт | М6х20 | 4 | 4 | 15 | |||
| 16 | Прокладка | 2256010-3799011 | 1 | 1 | 16 | |||
| 17 | Переключатель | 89.3709-02 | 1 | 1 | 17 | |||
| 18 | Вентилятор | 526-81.04.210 | 2 | 2 | 18 | |||
| 19 | Жгут проводов передней стенки | 2256010-3799170-1 | 1 | 1 | 19 | |||
| 20 | Жгут проводов блока релея | 2256010-3799180-1 | 1 | 1 | 20 | |||
| 21 | Жгут проводов питания прицепа | 2256010-3799190-1 | 1 | 1 | 21 | |||
| 22 | Винт | М6х12 | 8 | 8 | 22 | |||
| 23 | Планка | 2256010-3799019-1 | 2 | 2 | 23 | |||
| 24 | Уплотнитель | 2256010-3799013-1 | 1 | 1 | 24 | |||
| 26 | Крышка | 2256010-3799020-1 | 1 | 1 | 26 | |||
| 27 | Плафон | 11.37.14 | 1 | 1 | 27 | |||
| 28 | Блок выключателей | 703МД-3799010 | 1 | 1 | 28 | |||
| 29 | Кронштейн | 703МД-3799007-1-01 | 1 | 1 | 29 | |||
| 30 | Кронштейн | 703МД-3799007-1 | 1 | 1 | 30 | |||
| 31 | Втулка | 700.3700039 | 2 | 2 | 31 | |||
| 32 | Винт | М6х25 | 6 | 6 | 32 | |||
| 33 | Орех | ГайкаМ6 | 6 | 6 | 33 | |||
| 34 | Предохранитель | ПВ-10,30В | 11 | 11 | 34 | |||
| 35 | Предохранитель | ПВ-30,30В | 4 | 4 | 35 | |||
| 36 | Предохранитель | ПВ-60,30В | 2 | 2 | 36 | |||
| 37 | Жгут | ЭУДМ06.00010-1 | 1 | 1 | 37 | |||
| 38 | Пульт управления | ЭУДМ06.02000 | 1 | 1 | 38 | |||
| 39 | Пульт реверса | Э702МВ-4101000 | 1 | 1 | 39 | |||
| 40 | Жгут | Э702МВ-4101010 | 2 | 2 | 40 | |||
| 41 | Лампа | А24-60,40 | 3 | 3 | 41 |
