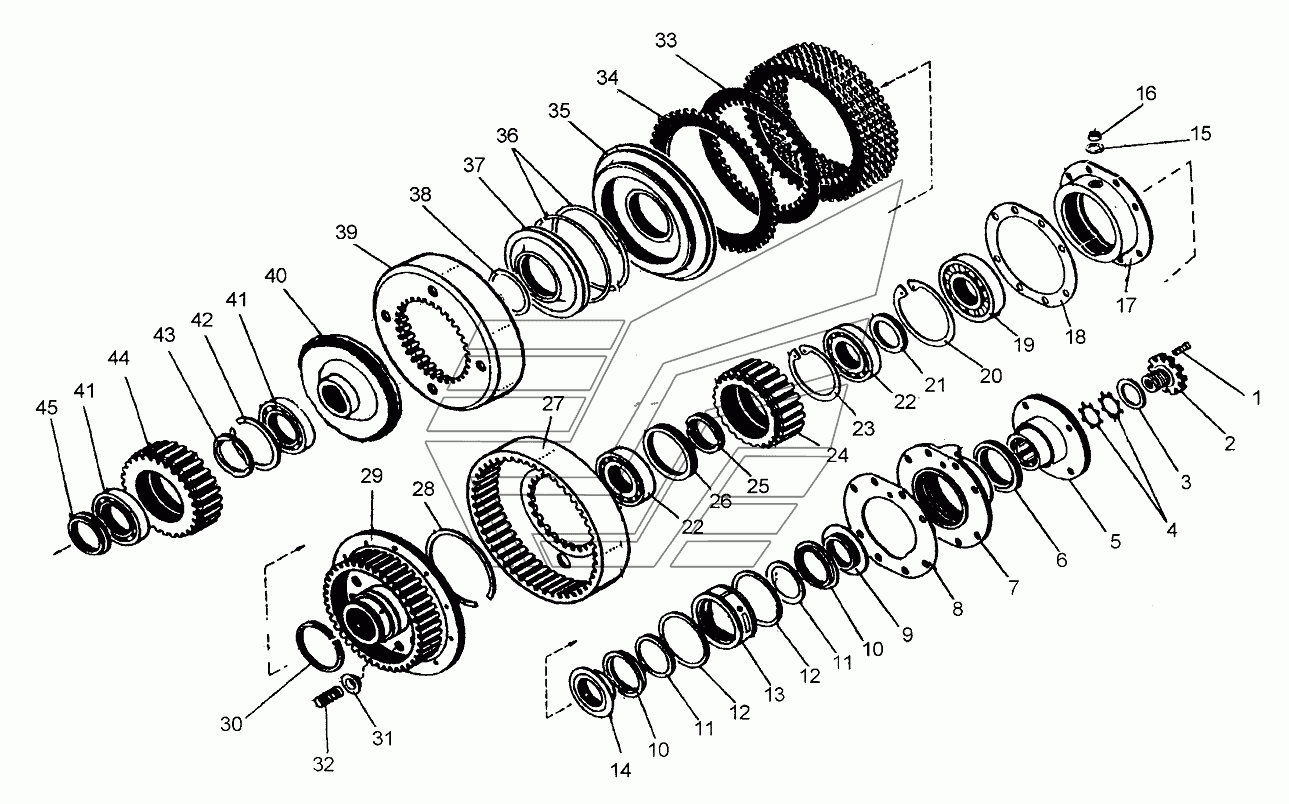

Вал ведущий, фрикцион II передачи заднего хода
100%
Название детали
Винт
Заводской номер
700.1701428
Количество на модель
1
№
1
Название детали
Гайка
Заводской номер
700.1701021-1
Количество на модель
1
№
2
Название детали
Кольцо уплотнителя
Заводской номер
700.1701399
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
700.1701408
Количество на модель
№
4
Название детали
Шкив
Заводской номер
2256010-1701013
Количество на модель
1
№
5
Название детали
Манжета
Заводской номер
700А.1701450
Количество на модель
1
№
6
Название детали
Фланец
Заводской номер
700А.1701367
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
700А.1701368
Количество на модель
1
№
8
Название детали
Кольцо
Заводской номер
700А.1701024-1
Количество на модель
1
№
9
Название детали
Кольцо уплотнительное
Заводской номер
700А.1701023
Количество на модель
2
№
10
Название детали
Манжета
Заводской номер
700.1701324-1
Количество на модель
2
№
11
Название детали
Манжета
Заводской номер
700.1701324
Количество на модель
2
№
12
Название детали
Кольцо
Заводской номер
700А.1701016-1
Количество на модель
1
№
13
Название детали
Кольцо
Заводской номер
700А.1701022-1
Количество на модель
1
№
14
Название детали
Кольцо уплотнителя
Заводской номер
700.1701027
Количество на модель
1
№
15
Название детали
Втулка
Заводской номер
700.1701062
Количество на модель
1
№
16
Название детали
Обойма
Заводской номер
700А.1701018
Количество на модель
1
№
17
Название детали
прокладка
Заводской номер
700А.1701114
Количество на модель
1
№
18
Название детали
Подшипник
Заводской номер
2312КМ
Количество на модель
1
№
19
Название детали
Кольцо
Заводской номер
2С130
Количество на модель
1
№
20
Название детали
Кольцо промежуточное
Заводской номер
700.1701361-6
Количество на модель
1
№
21
Название детали
Подшипник
Заводской номер
6-12212КМ
Количество на модель
2
№
22
Название детали
КОЛЬЦО
Заводской номер
2С110
Количество на модель
1
№
23
Название детали
Шестерня
Заводской номер
700А.1701039-4
Количество на модель
1
№
24
Название детали
Кольцо
Заводской номер
700.1701028
Количество на модель
1
№
25
Название детали
Кольцо промежуточное
Заводской номер
700.1701029
Количество на модель
1
№
26
Название детали
Барабан
Заводской номер
702.1701055
Количество на модель
1
№
27
Название детали
КОЛЬЦО
Заводской номер
2С180
Количество на модель
1
№
28
Название детали
Барабан левый
Заводской номер
702.1701520-1
Количество на модель
1
№
29
Название детали
Кольцо уплотнительное
Заводской номер
700.1701458-1
Количество на модель
1
№
30
Название детали
Стакан
Заводской номер
700.1701033-1
Количество на модель
11
№
31
Название детали
Пружина
Заводской номер
700А.1701034-2
Количество на модель
11
№
32
Название детали
Диск
Заводской номер
702.1701038
Количество на модель
5
№
33
Название детали
Диск
Заводской номер
700А.1701037-1
Количество на модель
6
№
34
Название детали
Диск нажимной
Заводской номер
702.17.01.060
Количество на модель
1
№
35
Название детали
Кольцо уплотнитель
Заводской номер
700А.1701459
Количество на модель
2
№
36
Название детали
Диск левый
Заводской номер
700А.1701042-1
Количество на модель
1
№
37
Название детали
Кольцо
Заводской номер
700А.1701101-1
Количество на модель
1
№
38
Название детали
Манжета
Заводской номер
700.1701324-2
Количество на модель
1
№
39
Название детали
Диск правый
Заводской номер
702.1701057
Количество на модель
1
№
40
Название детали
Подшипник
Заводской номер
214А
Количество на модель
2
№
41
Название детали
КОЛЬЦО
Заводской номер
2С215
Количество на модель
1
№
42
Название детали
Кольцо
Заводской номер
700А.1701106
Количество на модель
1
№
43
Название детали
Шестерня
Заводской номер
700А.1701045-5
Количество на модель
1
№
44
Название детали
Втулка
Заводской номер
700А.1701029-3
Количество на модель
1
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Винт | 700.1701428 | 1 | 1 | 1 | |||
| 2 | Гайка | 700.1701021-1 | 1 | 1 | 2 | |||
| 3 | Кольцо уплотнителя | 700.1701399 | 1 | 1 | 3 | |||
| 4 | Шайба | 700.1701408 | 4 | |||||
| 5 | Шкив | 2256010-1701013 | 1 | 1 | 5 | |||
| 6 | Манжета | 700А.1701450 | 1 | 1 | 6 | |||
| 7 | Фланец | 700А.1701367 | 1 | 1 | 7 | |||
| 8 | прокладка | 700А.1701368 | 1 | 1 | 8 | |||
| 9 | Кольцо | 700А.1701024-1 | 1 | 1 | 9 | |||
| 10 | Кольцо уплотнительное | 700А.1701023 | 2 | 2 | 10 | |||
| 11 | Манжета | 700.1701324-1 | 2 | 2 | 11 | |||
| 12 | Манжета | 700.1701324 | 2 | 2 | 12 | |||
| 13 | Кольцо | 700А.1701016-1 | 1 | 1 | 13 | |||
| 14 | Кольцо | 700А.1701022-1 | 1 | 1 | 14 | |||
| 15 | Кольцо уплотнителя | 700.1701027 | 1 | 1 | 15 | |||
| 16 | Втулка | 700.1701062 | 1 | 1 | 16 | |||
| 17 | Обойма | 700А.1701018 | 1 | 1 | 17 | |||
| 18 | прокладка | 700А.1701114 | 1 | 1 | 18 | |||
| 19 | Подшипник | 2312КМ | 1 | 1 | 19 | |||
| 20 | Кольцо | 2С130 | 1 | 1 | 20 | |||
| 21 | Кольцо промежуточное | 700.1701361-6 | 1 | 1 | 21 | |||
| 22 | Подшипник | 6-12212КМ | 2 | 2 | 22 | |||
| 23 | КОЛЬЦО | 2С110 | 1 | 1 | 23 | |||
| 24 | Шестерня | 700А.1701039-4 | 1 | 1 | 24 | |||
| 25 | Кольцо | 700.1701028 | 1 | 1 | 25 | |||
| 26 | Кольцо промежуточное | 700.1701029 | 1 | 1 | 26 | |||
| 27 | Барабан | 702.1701055 | 1 | 1 | 27 | |||
| 28 | КОЛЬЦО | 2С180 | 1 | 1 | 28 | |||
| 29 | Барабан левый | 702.1701520-1 | 1 | 1 | 29 | |||
| 30 | Кольцо уплотнительное | 700.1701458-1 | 1 | 1 | 30 | |||
| 31 | Стакан | 700.1701033-1 | 11 | 11 | 31 | |||
| 32 | Пружина | 700А.1701034-2 | 11 | 11 | 32 | |||
| 33 | Диск | 702.1701038 | 5 | 5 | 33 | |||
| 34 | Диск | 700А.1701037-1 | 6 | 6 | 34 | |||
| 35 | Диск нажимной | 702.17.01.060 | 1 | 1 | 35 | |||
| 36 | Кольцо уплотнитель | 700А.1701459 | 2 | 2 | 36 | |||
| 37 | Диск левый | 700А.1701042-1 | 1 | 1 | 37 | |||
| 38 | Кольцо | 700А.1701101-1 | 1 | 1 | 38 | |||
| 39 | Манжета | 700.1701324-2 | 1 | 1 | 39 | |||
| 40 | Диск правый | 702.1701057 | 1 | 1 | 40 | |||
| 41 | Подшипник | 214А | 2 | 2 | 41 | |||
| 42 | КОЛЬЦО | 2С215 | 1 | 1 | 42 | |||
| 43 | Кольцо | 700А.1701106 | 1 | 1 | 43 | |||
| 44 | Шестерня | 700А.1701045-5 | 1 | 1 | 44 | |||
| 45 | Втулка | 700А.1701029-3 | 1 | 1 | 45 |
