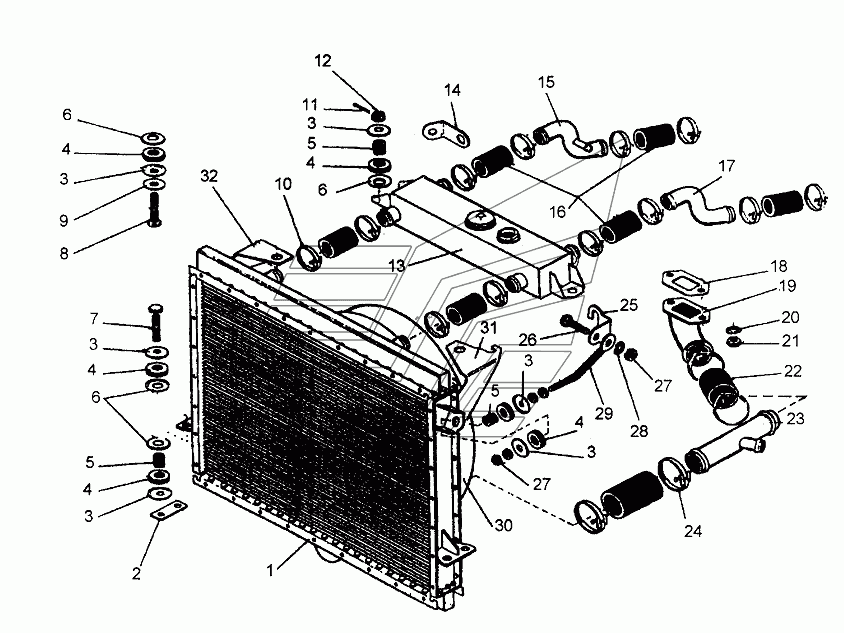

Система охлаждения двигателя А.
100%
Название детали
Радиатор
Заводской номер
700.1301000-3
Количество на модель
1
№
1
Название детали
Планка
Заводской номер
700.1300016
Количество на модель
2
№
2
Название детали
Шайба
Заводской номер
700.1300027
Количество на модель
16
№
3
Название детали
Кольцо
Заводской номер
700.1300028
Количество на модель
16
№
4
Название детали
Втулка
Заводской номер
700.1300029-1
Количество на модель
8
№
5
Название детали
Шайба
Заводской номер
700.1300027-1
Количество на модель
12
№
6
Название детали
Болт
Заводской номер
3М12х55
Количество на модель
4
№
7
Название детали
Болт
Заводской номер
2М12х45
Количество на модель
2
№
8
Название детали
Шайба
Заводской номер
700.1300031-2
Количество на модель
6
№
9
Название детали
Хомут
Заводской номер
Torro40-60/9DIN3017
Количество на модель
12
№
10
Название детали
Шплинт
Заводской номер
3,2х32-019
Количество на модель
2
№
11
Название детали
Орех
Заводской номер
М12
Количество на модель
2
№
12
Название детали
Бак расширительный
Заводской номер
700А.1300010-1
Количество на модель
1
№
13
Название детали
Угольник
Заводской номер
700.1300058
Количество на модель
1
№
14
Название детали
Труба
Заводской номер
700.1303060
Количество на модель
1
№
15
Название детали
Шланг
Заводской номер
700.1300011
Количество на модель
6
№
16
Название детали
Труба
Заводской номер
700.1303024
Количество на модель
1
№
17
Название детали
прокладка
Заводской номер
744Р1-1300016
Количество на модель
1
№
18
Название детали
Патрубок
Заводской номер
744Р1-1300130
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
10.65Г
Количество на модель
2
№
20
Название детали
Орех
Заводской номер
700.6804054
Количество на модель
2
№
21
Название детали
Трубка
Заводской номер
701.1303047
Количество на модель
2
№
22
Название детали
Труба
Заводской номер
2765020-1500140
Количество на модель
1
№
23
Название детали
Хомут
Заводской номер
Torro70-90/9DIN3017
Количество на модель
4
№
24
Название детали
Угольник
Заводской номер
700А.1300046
Количество на модель
1
№
25
Название детали
Болт
Заводской номер
М12х30
Количество на модель
2
№
26
Название детали
Шайба Г.
Заводской номер
12.65Г.05
Количество на модель
2
№
28
Название детали
Стяжка
Заводской номер
700.1300180
Количество на модель
2
№
29
Название детали
Кожух вентилятора
Заводской номер
700.1309000-2
Количество на модель
1
№
30
Название детали
Кронштейн
Заводской номер
700.1300051
Количество на модель
1
№
31
Название детали
Кронштейн
Заводской номер
700.1300049
Количество на модель
1
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Радиатор | 700.1301000-3 | 1 | 1 | 1 | |||
| 2 | Планка | 700.1300016 | 2 | 2 | 2 | |||
| 3 | Шайба | 700.1300027 | 16 | 16 | 3 | |||
| 4 | Кольцо | 700.1300028 | 16 | 16 | 4 | |||
| 5 | Втулка | 700.1300029-1 | 8 | 8 | 5 | |||
| 6 | Шайба | 700.1300027-1 | 12 | 12 | 6 | |||
| 7 | Болт | 3М12х55 | 4 | 4 | 7 | |||
| 8 | Болт | 2М12х45 | 2 | 2 | 8 | |||
| 9 | Шайба | 700.1300031-2 | 6 | 6 | 9 | |||
| 10 | Хомут | Torro40-60/9DIN3017 | 12 | 12 | 10 | |||
| 11 | Шплинт | 3,2х32-019 | 2 | 2 | 11 | |||
| 12 | Орех | М12 | 2 | 2 | 12 | |||
| 13 | Бак расширительный | 700А.1300010-1 | 1 | 1 | 13 | |||
| 14 | Угольник | 700.1300058 | 1 | 1 | 14 | |||
| 15 | Труба | 700.1303060 | 1 | 1 | 15 | |||
| 16 | Шланг | 700.1300011 | 6 | 6 | 16 | |||
| 17 | Труба | 700.1303024 | 1 | 1 | 17 | |||
| 18 | прокладка | 744Р1-1300016 | 1 | 1 | 18 | |||
| 19 | Патрубок | 744Р1-1300130 | 1 | 1 | 19 | |||
| 20 | Шайба | 10.65Г | 2 | 2 | 20 | |||
| 21 | Орех | 700.6804054 | 2 | 2 | 21 | |||
| 22 | Трубка | 701.1303047 | 2 | 2 | 22 | |||
| 23 | Труба | 2765020-1500140 | 1 | 1 | 23 | |||
| 24 | Хомут | Torro70-90/9DIN3017 | 4 | 4 | 24 | |||
| 25 | Угольник | 700А.1300046 | 1 | 1 | 25 | |||
| 26 | Болт | М12х30 | 2 | 2 | 26 | |||
| 28 | Шайба Г. | 12.65Г.05 | 2 | 2 | 28 | |||
| 29 | Стяжка | 700.1300180 | 2 | 2 | 29 | |||
| 30 | Кожух вентилятора | 700.1309000-2 | 1 | 1 | 30 | |||
| 31 | Кронштейн | 700.1300051 | 1 | 1 | 31 | |||
| 32 | Кронштейн | 700.1300049 | 1 | 1 | 32 |
