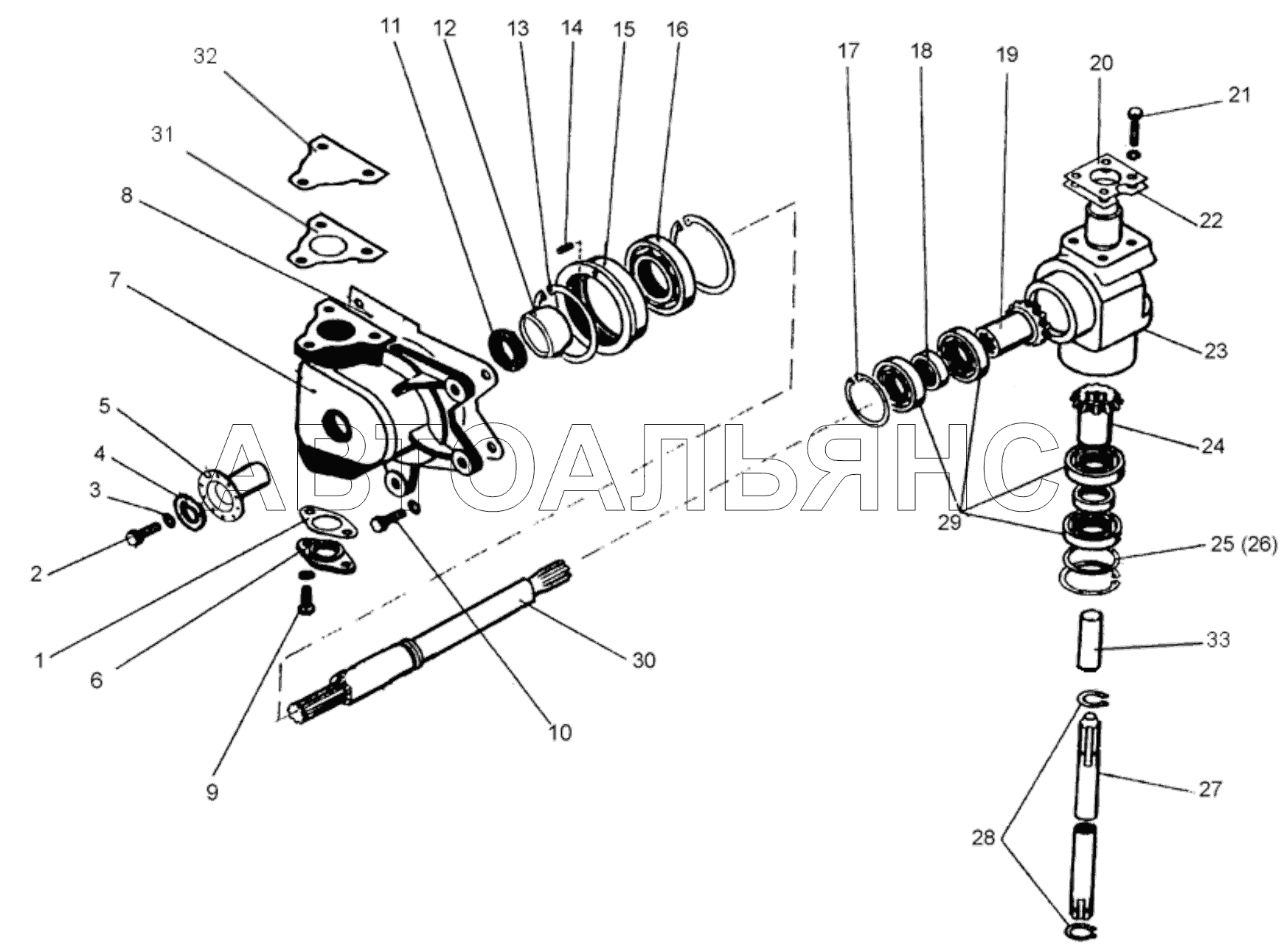

Приводной вал насоса управления
100%
Название детали
Прокладка
Заводской номер
700.1605027
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
М16x32
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
702.1603069-1
Количество на модель
1
№
3
Название детали
КОЛЬЦО
Заводской номер
702.1603058-1
Количество на модель
1
№
4
Название детали
Фланец
Заводской номер
2765010-1701014
Количество на модель
1
№
5
Название детали
Крышка
Заводской номер
700.1605028-1
Количество на модель
1
№
6
Название детали
Прокладка
Заводской номер
700А.1701061-1
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
М10x20
Количество на модель
2
№
9
Название детали
Болт
Заводской номер
М12x30
Количество на модель
5
№
10
Название детали
Манжета
Заводской номер
2.1-50x70-3
Количество на модель
1
№
11
Название детали
Втулка
Заводской номер
708-1701469
Количество на модель
1
№
12
Название детали
КОЛЬЦО
Заводской номер
В90
Количество на модель
2
№
13
Название детали
Штифт
Заводской номер
8и8х18
Количество на модель
2
№
14
Название детали
Стакан
Заводской номер
700А.1701493
Количество на модель
1
№
15
Название детали
Подшипник
Заводской номер
308А
Количество на модель
1
№
16
Название детали
КОЛЬЦО
Заводской номер
В62
Количество на модель
№
17
Название детали
Втулка
Заводской номер
700.1701491
Количество на модель
1
№
18
Название детали
Шестерня коническая
Заводской номер
700А.1701209
Количество на модель
1
№
19
Название детали
Прокладка
Заводской номер
700.1701219
Количество на модель
3
№
20
Название детали
Болт
Заводской номер
М12x50
Количество на модель
4
№
21
Название детали
Прокладка
Заводской номер
700.1701224
Количество на модель
3
№
22
Название детали
Корпус
Заводской номер
700А.1701203
Количество на модель
1
№
23
Название детали
Шестерня коническая
Заводской номер
700А.1701211
Количество на модель
1
№
24
Название детали
Прокладка
Заводской номер
700.1701489-01
Количество на модель
6
№
25
Название детали
прокладка
Заводской номер
700.1701489-02
Количество на модель
6
№
26
Название детали
Валик
Заводской номер
744Р1-1700038
Количество на модель
1
№
27
Название детали
Кольцо ГОСТ3942-68
Заводской номер
Б20
Количество на модель
2
№
28
Название детали
Подшипник
Заводской номер
107
Количество на модель
4
№
29
Название детали
ВАЛ
Заводской номер
2765010-1701011
Количество на модель
1
№
30
Название детали
Прокладка
Заводской номер
2256010-3800012
Количество на модель
1
№
31
Название детали
Крышка
Заводской номер
708-1701097
Количество на модель
1
№
32
Название детали
Втулка
Заводской номер
744Р1-1700039
Количество на модель
1
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | 700.1605027 | 1 | 1 | 1 | |||
| 2 | Болт | М16x32 | 1 | 1 | 2 | |||
| 3 | Шайба | 702.1603069-1 | 1 | 1 | 3 | |||
| 4 | КОЛЬЦО | 702.1603058-1 | 1 | 1 | 4 | |||
| 5 | Фланец | 2765010-1701014 | 1 | 1 | 5 | |||
| 6 | Крышка | 700.1605028-1 | 1 | 1 | 6 | |||
| 8 | Прокладка | 700А.1701061-1 | 1 | 1 | 8 | |||
| 9 | Болт | М10x20 | 2 | 2 | 9 | |||
| 10 | Болт | М12x30 | 5 | 5 | 10 | |||
| 11 | Манжета | 2.1-50x70-3 | 1 | 1 | 11 | |||
| 12 | Втулка | 708-1701469 | 1 | 1 | 12 | |||
| 13 | КОЛЬЦО | В90 | 2 | 2 | 13 | |||
| 14 | Штифт | 8и8х18 | 2 | 2 | 14 | |||
| 15 | Стакан | 700А.1701493 | 1 | 1 | 15 | |||
| 16 | Подшипник | 308А | 1 | 1 | 16 | |||
| 17 | КОЛЬЦО | В62 | 17 | |||||
| 18 | Втулка | 700.1701491 | 1 | 1 | 18 | |||
| 19 | Шестерня коническая | 700А.1701209 | 1 | 1 | 19 | |||
| 20 | Прокладка | 700.1701219 | 3 | 3 | 20 | |||
| 21 | Болт | М12x50 | 4 | 4 | 21 | |||
| 22 | Прокладка | 700.1701224 | 3 | 3 | 22 | |||
| 23 | Корпус | 700А.1701203 | 1 | 1 | 23 | |||
| 24 | Шестерня коническая | 700А.1701211 | 1 | 1 | 24 | |||
| 25 | Прокладка | 700.1701489-01 | 6 | 6 | 25 | |||
| 26 | прокладка | 700.1701489-02 | 6 | 6 | 26 | |||
| 27 | Валик | 744Р1-1700038 | 1 | 1 | 27 | |||
| 28 | Кольцо ГОСТ3942-68 | Б20 | 2 | 2 | 28 | |||
| 29 | Подшипник | 107 | 4 | 4 | 29 | |||
| 30 | ВАЛ | 2765010-1701011 | 1 | 1 | 30 | |||
| 31 | Прокладка | 2256010-3800012 | 1 | 1 | 31 | |||
| 32 | Крышка | 708-1701097 | 1 | 1 | 32 | |||
| 33 | Втулка | 744Р1-1700039 | 1 | 1 | 33 |
