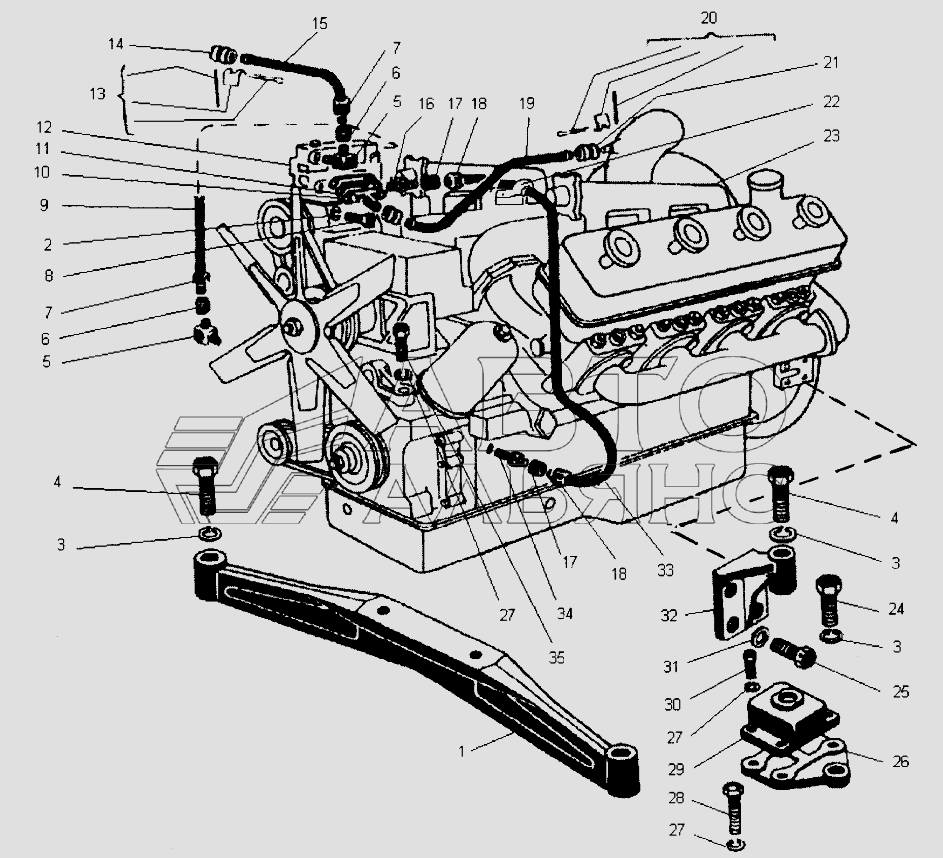

Установка двигателя ЯМЗ-238НД4 (К-703МА-12)
100%
Название детали
Траверс
Заводской номер
700.1000038
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
8.65Г
Количество на модель
2
№
2
Название детали
Шайба
Заводской номер
27.65Г
Количество на модель
6
№
3
Название детали
Болт
Заводской номер
М27х110.88.45Х
Количество на модель
4
№
4
Название детали
Угольник ввертный
Заводской номер
700А.1000015
Количество на модель
3
№
5
Название детали
Муфта конусная
Заводской номер
2256010-3500092-05
Количество на модель
3
№
6
Название детали
Гайка накидная
Заводской номер
2256010-3500087-03
Количество на модель
3
№
7
Название детали
Болт
Заводской номер
М8х20
Количество на модель
2
№
8
Название детали
Труба
Заводской номер
700А.1000014
Количество на модель
1
№
9
Название детали
Патрубок
Заводской номер
700А.1000012
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
700.1000026
Количество на модель
1
№
11
Название детали
Компрессор
Заводской номер
500-3509015-61
Количество на модель
1
№
12
Название детали
Хомут
Заводской номер
17-21-3
Количество на модель
2
№
13
Название детали
Трубка
Заводской номер
701.1000089
Количество на модель
1
№
14
Название детали
Труба
Заводской номер
700А.1000013
Количество на модель
1
№
15
Название детали
Штуцер ввертный
Заводской номер
2256010-3500089-01
Количество на модель
1
№
16
Название детали
Муфта конусная
Заводской номер
2256010-3500092-01
Количество на модель
2
№
17
Название детали
Гайка накидная
Заводской номер
2256010-3500087-01
Количество на модель
2
№
18
Название детали
Труба
Заводской номер
2765010-1000011
Количество на модель
1
№
19
Название детали
Хомут
Заводской номер
29-33-3
Количество на модель
4
№
20
Название детали
Рукав
Заводской номер
22х32-1,5
Количество на модель
2
№
21
Название детали
Хомут
Заводской номер
700.1000047
Количество на модель
1
№
22
Название детали
Двигатель ЯМЗ-238НД4
Заводской номер
ЯМЗ-238НД4
Количество на модель
1
№
23
Название детали
Болт
Заводской номер
М27х70.88.45Х
Количество на модель
2
№
24
Название детали
Болт
Заводской номер
700.1000013
Количество на модель
8
№
25
Название детали
Проставка
Заводской номер
700А.0010021-1
Количество на модель
2
№
26
Название детали
Шайба
Заводской номер
16.65Г
Количество на модель
18
№
27
Название детали
Болт
Заводской номер
М16х70.88.45Х
Количество на модель
4
№
28
Название детали
Амортизатор
Заводской номер
АКСС-400М
Количество на модель
4
№
29
Название детали
Болт
Заводской номер
М16х40.88.45Х
Количество на модель
12
№
30
Название детали
Шайба
Заводской номер
14.65Г
Количество на модель
8
№
31
Название детали
Кронштейн
Заводской номер
700А.1000011-2
Количество на модель
2
№
32
Название детали
Труба
Заводской номер
700.1000029-3
Количество на модель
1
№
33
Название детали
Штуцер ввертный
Заводской номер
2256010-3500089-02
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
М16х55.88.45Х
Количество на модель
2
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Траверс | 700.1000038 | 1 | 1 | 1 | |||
| 2 | Шайба | 8.65Г | 2 | 2 | 2 | |||
| 3 | Шайба | 27.65Г | 6 | 6 | 3 | |||
| 4 | Болт | М27х110.88.45Х | 4 | 4 | 4 | |||
| 5 | Угольник ввертный | 700А.1000015 | 3 | 3 | 5 | |||
| 6 | Муфта конусная | 2256010-3500092-05 | 3 | 3 | 6 | |||
| 7 | Гайка накидная | 2256010-3500087-03 | 3 | 3 | 7 | |||
| 8 | Болт | М8х20 | 2 | 2 | 8 | |||
| 9 | Труба | 700А.1000014 | 1 | 1 | 9 | |||
| 10 | Патрубок | 700А.1000012 | 1 | 1 | 10 | |||
| 11 | прокладка | 700.1000026 | 1 | 1 | 11 | |||
| 12 | Компрессор | 500-3509015-61 | 1 | 1 | 12 | |||
| 13 | Хомут | 17-21-3 | 2 | 2 | 13 | |||
| 14 | Трубка | 701.1000089 | 1 | 1 | 14 | |||
| 15 | Труба | 700А.1000013 | 1 | 1 | 15 | |||
| 16 | Штуцер ввертный | 2256010-3500089-01 | 1 | 1 | 16 | |||
| 17 | Муфта конусная | 2256010-3500092-01 | 2 | 2 | 17 | |||
| 18 | Гайка накидная | 2256010-3500087-01 | 2 | 2 | 18 | |||
| 19 | Труба | 2765010-1000011 | 1 | 1 | 19 | |||
| 20 | Хомут | 29-33-3 | 4 | 4 | 20 | |||
| 21 | Рукав | 22х32-1,5 | 2 | 2 | 21 | |||
| 22 | Хомут | 700.1000047 | 1 | 1 | 22 | |||
| 23 | Двигатель ЯМЗ-238НД4 | ЯМЗ-238НД4 | 1 | 1 | 23 | |||
| 24 | Болт | М27х70.88.45Х | 2 | 2 | 24 | |||
| 25 | Болт | 700.1000013 | 8 | 8 | 25 | |||
| 26 | Проставка | 700А.0010021-1 | 2 | 2 | 26 | |||
| 27 | Шайба | 16.65Г | 18 | 18 | 27 | |||
| 28 | Болт | М16х70.88.45Х | 4 | 4 | 28 | |||
| 29 | Амортизатор | АКСС-400М | 4 | 4 | 29 | |||
| 30 | Болт | М16х40.88.45Х | 12 | 12 | 30 | |||
| 31 | Шайба | 14.65Г | 8 | 8 | 31 | |||
| 32 | Кронштейн | 700А.1000011-2 | 2 | 2 | 32 | |||
| 33 | Труба | 700.1000029-3 | 1 | 1 | 33 | |||
| 34 | Штуцер ввертный | 2256010-3500089-02 | 1 | 1 | 34 | |||
| 35 | Болт | М16х55.88.45Х | 2 | 2 | 35 |
