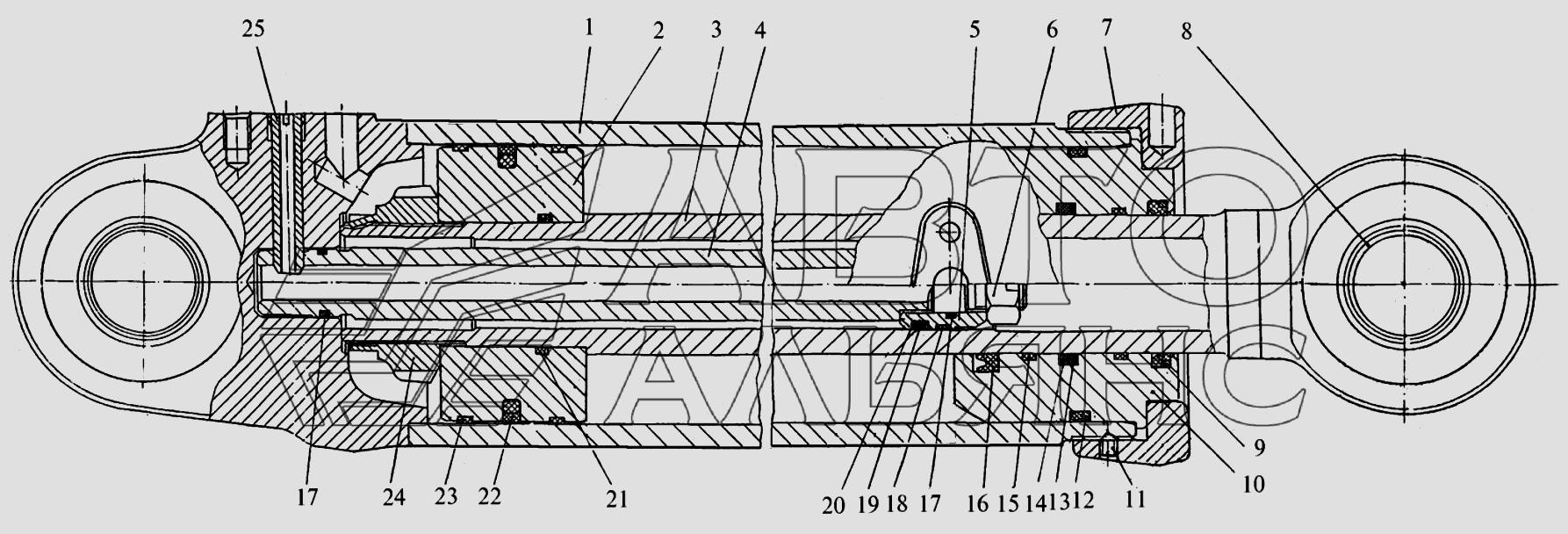

Гидроцилиндр поворота (ГА-35, ГА-36)
100%
Название детали
Корпус
Заводской номер
2256010-3429010-3
Количество на модель
1
№
1
Название детали
Поршень
Заводской номер
2256010-3429039-2
Количество на модель
1
№
2
Название детали
Шток
Заводской номер
2256010-3429020-5
Количество на модель
1
№
3
Название детали
Шток
Заводской номер
2256010-3429029-2
Количество на модель
1
№
4
Название детали
Поршень
Заводской номер
2256010-3429031-2
Количество на модель
1
№
5
Название детали
Гайка
Заводской номер
2256010-3429000-019
Количество на модель
1
№
6
Название детали
Крышка
Заводской номер
Н-4618004
Количество на модель
1
№
7
Название детали
Подшипник ШС-
Заводской номер
ШС-50
Количество на модель
№
8
Название детали
Грязесъемник Excluder 5
Заводской номер
WE5100630-Z51
Количество на модель
1
№
9
Название детали
Втулка
Заводской номер
2256010-3429038-3
Количество на модель
1
№
10
Название детали
Винт
Заводской номер
HLЦ50.25.200.003
Количество на модель
1
№
11
Название детали
Кольцо Dualseal DRZS
Заводской номер
000272-WUAR3
Количество на модель
1
№
12
Название детали
Защитное кольцо
Заводской номер
BU3100630-PT00
Количество на модель
1
№
13
Название детали
Кольцо
Заводской номер
4006300-N7003
Количество на модель
1
№
14
Название детали
Направляющая Wear Ring
Заводской номер
GR6500630-C380
Количество на модель
2
№
15
Название детали
Уплотнение L-Cup RL
Заводской номер
26N0630-Z04
Количество на модель
1
№
16
Название детали
Кольцо
Заводской номер
3002500-N7002
Количество на модель
2
№
17
Название детали
Направляющая Slidring
Заводской номер
GP6500400-C380
Количество на модель
1
№
18
Название детали
Кольцо
Заводской номер
3003400-N7003
Количество на модель
1
№
19
Название детали
Защитное кольцо BU
Заводской номер
BH2300400-PT00
Количество на модель
2
№
20
Название детали
Кольцо
Заводской номер
44753872NBR872
Количество на модель
1
№
21
Название детали
Уплотнение Wynseal PW
Заводской номер
4301250-Z04N
Количество на модель
1
№
22
Название детали
Направляющая Wear Ring
Заводской номер
GP6501250-Z61
Количество на модель
2
№
23
Название детали
Гайка
Заводской номер
2256010-3429013-3
Количество на модель
1
№
24
Название детали
Стопор
Заводской номер
2256010-3429015
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | 2256010-3429010-3 | 1 | 1 | 1 | |||
| 2 | Поршень | 2256010-3429039-2 | 1 | 1 | 2 | |||
| 3 | Шток | 2256010-3429020-5 | 1 | 1 | 3 | |||
| 4 | Шток | 2256010-3429029-2 | 1 | 1 | 4 | |||
| 5 | Поршень | 2256010-3429031-2 | 1 | 1 | 5 | |||
| 6 | Гайка | 2256010-3429000-019 | 1 | 1 | 6 | |||
| 7 | Крышка | Н-4618004 | 1 | 1 | 7 | |||
| 8 | Подшипник ШС- | ШС-50 | 8 | |||||
| 9 | Грязесъемник Excluder 5 | WE5100630-Z51 | 1 | 1 | 9 | |||
| 10 | Втулка | 2256010-3429038-3 | 1 | 1 | 10 | |||
| 11 | Винт | HLЦ50.25.200.003 | 1 | 1 | 11 | |||
| 12 | Кольцо Dualseal DRZS | 000272-WUAR3 | 1 | 1 | 12 | |||
| 13 | Защитное кольцо | BU3100630-PT00 | 1 | 1 | 13 | |||
| 14 | Кольцо | 4006300-N7003 | 1 | 1 | 14 | |||
| 15 | Направляющая Wear Ring | GR6500630-C380 | 2 | 2 | 15 | |||
| 16 | Уплотнение L-Cup RL | 26N0630-Z04 | 1 | 1 | 16 | |||
| 17 | Кольцо | 3002500-N7002 | 2 | 2 | 17 | |||
| 18 | Направляющая Slidring | GP6500400-C380 | 1 | 1 | 18 | |||
| 19 | Кольцо | 3003400-N7003 | 1 | 1 | 19 | |||
| 20 | Защитное кольцо BU | BH2300400-PT00 | 2 | 2 | 20 | |||
| 21 | Кольцо | 44753872NBR872 | 1 | 1 | 21 | |||
| 22 | Уплотнение Wynseal PW | 4301250-Z04N | 1 | 1 | 22 | |||
| 23 | Направляющая Wear Ring | GP6501250-Z61 | 2 | 2 | 23 | |||
| 24 | Гайка | 2256010-3429013-3 | 1 | 1 | 24 | |||
| 25 | Стопор | 2256010-3429015 | 1 | 1 | 25 |
