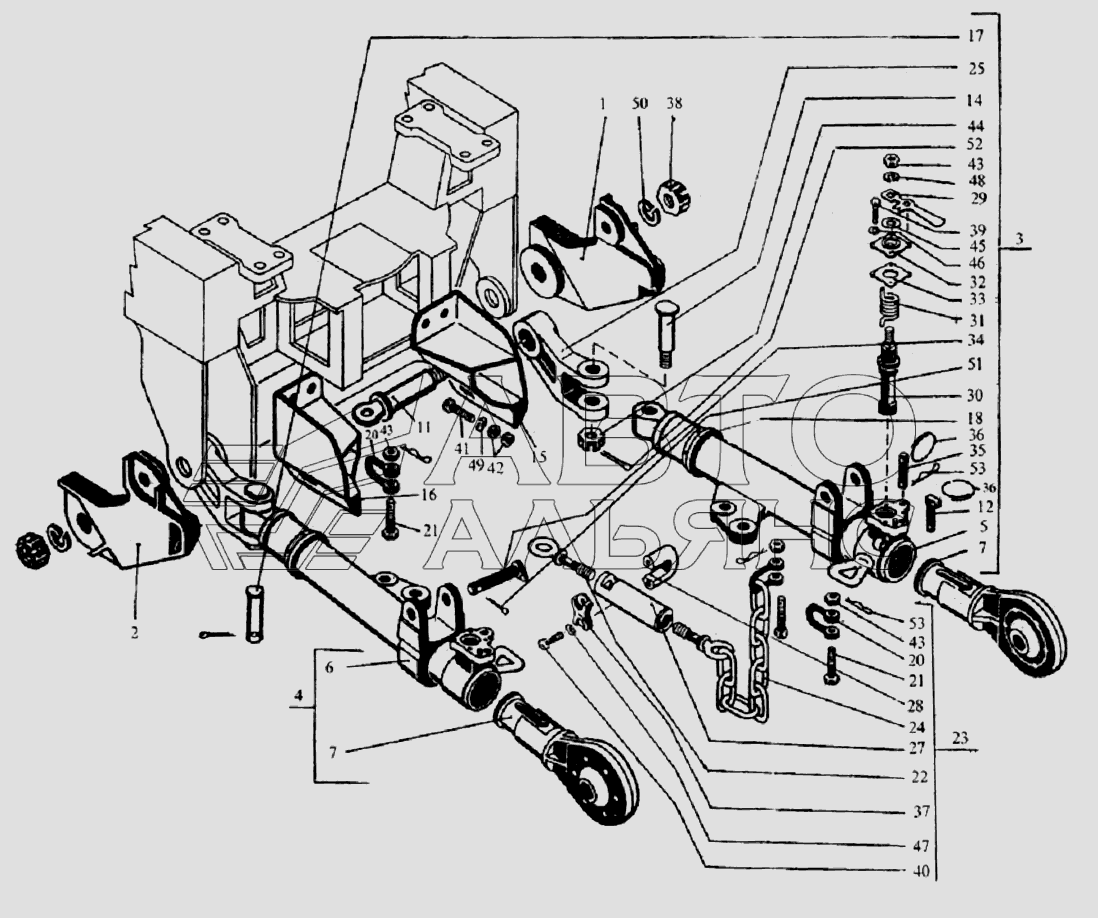

Механизм навески (нижняя часть)
100%
Название детали
Упор правый
Заводской номер
2256010-4628140
Количество на модель
1
№
1
Название детали
Упор левый
Заводской номер
2256010-4628150
Количество на модель
1
№
2
Название детали
Тяга нижняя правая
Заводской номер
2256010-4628340-1
Количество на модель
1
№
3
Название детали
Тяга нижняя левая
Заводской номер
2256010-4628350-1
Количество на модель
1
№
4
Название детали
Корпус тяги правой
Заводской номер
2256010-4628390-1
Количество на модель
1
№
5
Название детали
Корпус тяги левой
Заводской номер
2256010-4628400-1
Количество на модель
1
№
6
Название детали
Тяга выдвижная
Заводской номер
700А.4628440-1
Количество на модель
2
№
7
Название детали
Рычаг
Заводской номер
2256010-4628096
Количество на модель
2
№
8
Название детали
Ось
Заводской номер
2256010-4628014-2
Количество на модель
2
№
11
Название детали
Чека
Заводской номер
2256010-4628015
Количество на модель
2
№
12
Название детали
Ось
Заводской номер
2256010-4628022
Количество на модель
2
№
14
Название детали
Кронштейн правый
Заводской номер
2256010-4628098
Количество на модель
1
№
15
Название детали
Кронштейн левый
Заводской номер
2256010-4628097
Количество на модель
1
№
16
Название детали
Ось
Заводской номер
2256010-4628103-1
Количество на модель
2
№
17
Название детали
Кулачок
Заводской номер
2256010-4628119
Количество на модель
2
№
18
Название детали
Звено
Заводской номер
700А.4628071
Количество на модель
6
№
20
Название детали
Ось
Заводской номер
700А.4628088
Количество на модель
6
№
21
Название детали
Винт
Заводской номер
700А.4628163
Количество на модель
2
№
22
Название детали
Раскос горизонтальный
Заводской номер
700.4628290-1
Количество на модель
2
№
23
Название детали
Цепь
Заводской номер
700.4628330-3
Количество на модель
2
№
24
Название детали
Труба
Заводской номер
700.4628164-2
Количество на модель
2
№
27
Название детали
Хомут
Заводской номер
700.4628228-2
Количество на модель
2
№
28
Название детали
Рукоятка
Заводской номер
700.4628229-1
Количество на модель
2
№
29
Название детали
Стопор
Заводской номер
700.4628231-1
Количество на модель
2
№
30
Название детали
Пружина
Заводской номер
700.4628232
Количество на модель
2
№
31
Название детали
Крышка
Заводской номер
700.4628237-2
Количество на модель
2
№
32
Название детали
Прокладка
Заводской номер
700.4628241-1
Количество на модель
2
№
33
Название детали
Ось
Заводской номер
700.4628251
Количество на модель
2
№
34
Название детали
Чека
Заводской номер
700.4628266
Количество на модель
2
№
35
Название детали
Кольцо
Заводской номер
700.4628272-1
Количество на модель
4
№
36
Название детали
Крышка
Заводской номер
700.4628273
Количество на модель
2
№
37
Название детали
Гайка
Заводской номер
700.4628275-1
Количество на модель
2
№
38
Название детали
Болт
Заводской номер
М8х20
Количество на модель
8
№
39
Название детали
Болт
Заводской номер
М12х30
Количество на модель
4
№
40
Название детали
Болт
Заводской номер
М27х70
Количество на модель
6
№
41
Название детали
Гайка
Заводской номер
М27
Количество на модель
12
№
42
Название детали
Гайка
Заводской номер
М20х1,5
Количество на модель
6
№
43
Название детали
Орех
Заводской номер
М36х3
Количество на модель
2
№
44
Название детали
Кольцо ГОСТ6308-71
Заводской номер
СП42-29-5
Количество на модель
2
№
45
Название детали
Шайба
Заводской номер
8.65Г
Количество на модель
8
№
46
Название детали
Шайба
Заводской номер
12.65Г
Количество на модель
2
№
47
Название детали
Шайба
Заводской номер
20.65Г
Количество на модель
2
№
48
Название детали
Шайба
Заводской номер
27.65Г
Количество на модель
6
№
49
Название детали
Шайба
Заводской номер
48.65Г
Количество на модель
2
№
50
Название детали
Шплинт
Заводской номер
6,3х45
Количество на модель
3
№
51
Название детали
Шплинт
Заводской номер
6,3х70
Количество на модель
2
№
52
Название детали
Фиксатор
Заводской номер
700А.4628067
Количество на модель
10
№
53
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Упор правый | 2256010-4628140 | 1 | 1 | 1 | |||
| 2 | Упор левый | 2256010-4628150 | 1 | 1 | 2 | |||
| 3 | Тяга нижняя правая | 2256010-4628340-1 | 1 | 1 | 3 | |||
| 4 | Тяга нижняя левая | 2256010-4628350-1 | 1 | 1 | 4 | |||
| 5 | Корпус тяги правой | 2256010-4628390-1 | 1 | 1 | 5 | |||
| 6 | Корпус тяги левой | 2256010-4628400-1 | 1 | 1 | 6 | |||
| 7 | Тяга выдвижная | 700А.4628440-1 | 2 | 2 | 7 | |||
| 8 | Рычаг | 2256010-4628096 | 2 | 2 | 8 | |||
| 11 | Ось | 2256010-4628014-2 | 2 | 2 | 11 | |||
| 12 | Чека | 2256010-4628015 | 2 | 2 | 12 | |||
| 14 | Ось | 2256010-4628022 | 2 | 2 | 14 | |||
| 15 | Кронштейн правый | 2256010-4628098 | 1 | 1 | 15 | |||
| 16 | Кронштейн левый | 2256010-4628097 | 1 | 1 | 16 | |||
| 17 | Ось | 2256010-4628103-1 | 2 | 2 | 17 | |||
| 18 | Кулачок | 2256010-4628119 | 2 | 2 | 18 | |||
| 20 | Звено | 700А.4628071 | 6 | 6 | 20 | |||
| 21 | Ось | 700А.4628088 | 6 | 6 | 21 | |||
| 22 | Винт | 700А.4628163 | 2 | 2 | 22 | |||
| 23 | Раскос горизонтальный | 700.4628290-1 | 2 | 2 | 23 | |||
| 24 | Цепь | 700.4628330-3 | 2 | 2 | 24 | |||
| 27 | Труба | 700.4628164-2 | 2 | 2 | 27 | |||
| 28 | Хомут | 700.4628228-2 | 2 | 2 | 28 | |||
| 29 | Рукоятка | 700.4628229-1 | 2 | 2 | 29 | |||
| 30 | Стопор | 700.4628231-1 | 2 | 2 | 30 | |||
| 31 | Пружина | 700.4628232 | 2 | 2 | 31 | |||
| 32 | Крышка | 700.4628237-2 | 2 | 2 | 32 | |||
| 33 | Прокладка | 700.4628241-1 | 2 | 2 | 33 | |||
| 34 | Ось | 700.4628251 | 2 | 2 | 34 | |||
| 35 | Чека | 700.4628266 | 2 | 2 | 35 | |||
| 36 | Кольцо | 700.4628272-1 | 4 | 4 | 36 | |||
| 37 | Крышка | 700.4628273 | 2 | 2 | 37 | |||
| 38 | Гайка | 700.4628275-1 | 2 | 2 | 38 | |||
| 39 | Болт | М8х20 | 8 | 8 | 39 | |||
| 40 | Болт | М12х30 | 4 | 4 | 40 | |||
| 41 | Болт | М27х70 | 6 | 6 | 41 | |||
| 42 | Гайка | М27 | 12 | 12 | 42 | |||
| 43 | Гайка | М20х1,5 | 6 | 6 | 43 | |||
| 44 | Орех | М36х3 | 2 | 2 | 44 | |||
| 45 | Кольцо ГОСТ6308-71 | СП42-29-5 | 2 | 2 | 45 | |||
| 46 | Шайба | 8.65Г | 8 | 8 | 46 | |||
| 47 | Шайба | 12.65Г | 2 | 2 | 47 | |||
| 48 | Шайба | 20.65Г | 2 | 2 | 48 | |||
| 49 | Шайба | 27.65Г | 6 | 6 | 49 | |||
| 50 | Шайба | 48.65Г | 2 | 2 | 50 | |||
| 51 | Шплинт | 6,3х45 | 3 | 3 | 51 | |||
| 52 | Шплинт | 6,3х70 | 2 | 2 | 52 | |||
| 53 | Фиксатор | 700А.4628067 | 10 | 10 | 53 |
