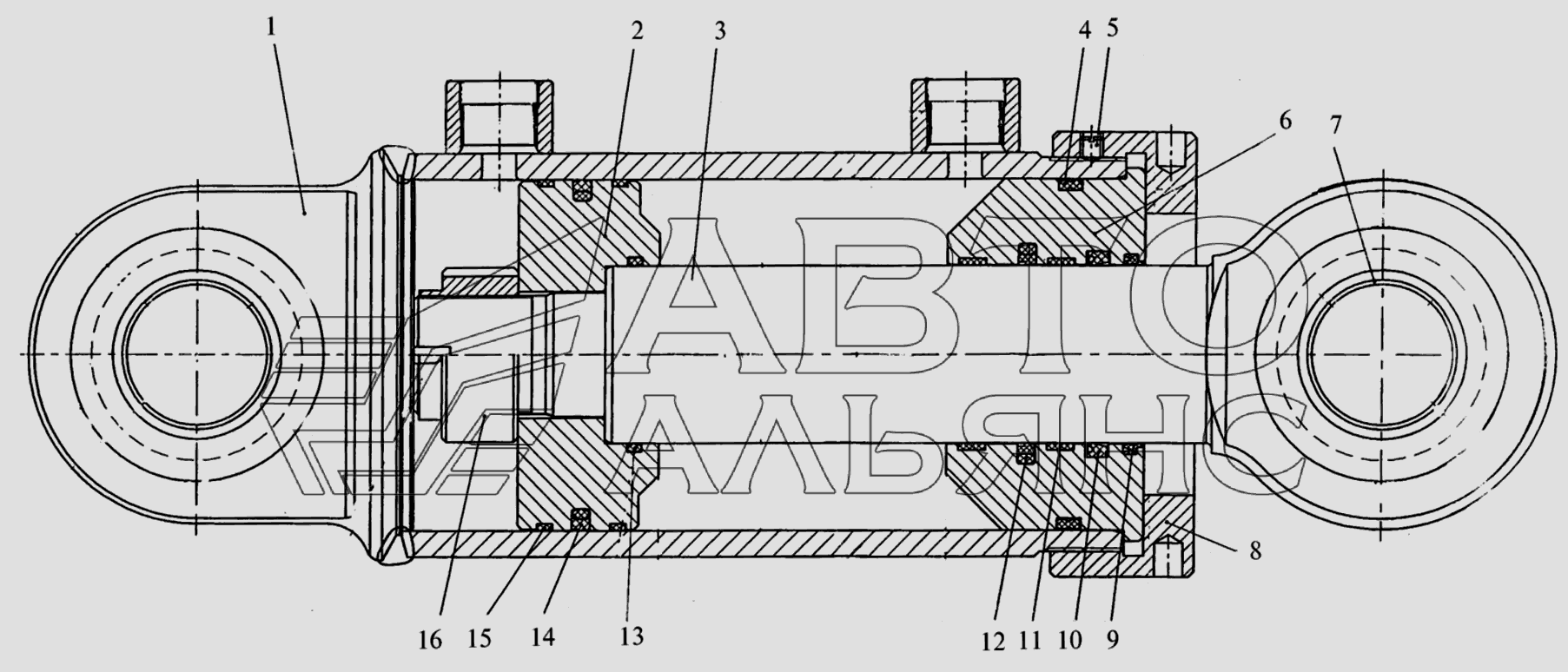

Гидроцилиндр рабочего оборудования
100%
Название детали
Корпус
Заводской номер
Н-4618100
Количество на модель
1
№
1
Название детали
Поршень
Заводской номер
H-4618003
Количество на модель
1
№
2
Название детали
Шток
Заводской номер
H-4618200
Количество на модель
1
№
3
Название детали
Кольцо Dualseal DRZS
Заводской номер
000272-WUAQ3
Количество на модель
1
№
4
Название детали
Винт
Заводской номер
HLЦ50.25.200.003
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
Н-4618002
Количество на модель
1
№
6
Название детали
Подшипник ШС-
Заводской номер
ШС-50
Количество на модель
2
№
7
Название детали
Крышка
Заводской номер
Н-4618004
Количество на модель
1
№
8
Название детали
Грязесъемник DA 22 WD
Заводской номер
2200630-WUAQ3
Количество на модель
1
№
9
Название детали
Уплотнение L-Cup RL
Заводской номер
26N0630-Z04
Количество на модель
1
№
10
Название детали
Направляющая WearRing GP
Заводской номер
6900630-Z61
Количество на модель
2
№
11
Название детали
Уплотнение Stepseal K RS
Заводской номер
1300630-T05N
Количество на модель
1
№
12
Название детали
Кольцо
Заводской номер
4006300-N70
Количество на модель
1
№
13
Название детали
Уплотнение Wynseal PW
Заводской номер
4301250-Z04N
Количество на модель
1
№
14
Название детали
Направляющая Wear Ring GP
Заводской номер
6501250-Z61
Количество на модель
2
№
15
Название детали
Гайка
Заводской номер
Н-4618001
Количество на модель
1
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | Н-4618100 | 1 | 1 | 1 | |||
| 2 | Поршень | H-4618003 | 1 | 1 | 2 | |||
| 3 | Шток | H-4618200 | 1 | 1 | 3 | |||
| 4 | Кольцо Dualseal DRZS | 000272-WUAQ3 | 1 | 1 | 4 | |||
| 5 | Винт | HLЦ50.25.200.003 | 1 | 1 | 5 | |||
| 6 | Втулка | Н-4618002 | 1 | 1 | 6 | |||
| 7 | Подшипник ШС- | ШС-50 | 2 | 2 | 7 | |||
| 8 | Крышка | Н-4618004 | 1 | 1 | 8 | |||
| 9 | Грязесъемник DA 22 WD | 2200630-WUAQ3 | 1 | 1 | 9 | |||
| 10 | Уплотнение L-Cup RL | 26N0630-Z04 | 1 | 1 | 10 | |||
| 11 | Направляющая WearRing GP | 6900630-Z61 | 2 | 2 | 11 | |||
| 12 | Уплотнение Stepseal K RS | 1300630-T05N | 1 | 1 | 12 | |||
| 13 | Кольцо | 4006300-N70 | 1 | 1 | 13 | |||
| 14 | Уплотнение Wynseal PW | 4301250-Z04N | 1 | 1 | 14 | |||
| 15 | Направляющая Wear Ring GP | 6501250-Z61 | 2 | 2 | 15 | |||
| 16 | Гайка | Н-4618001 | 1 | 1 | 16 |
