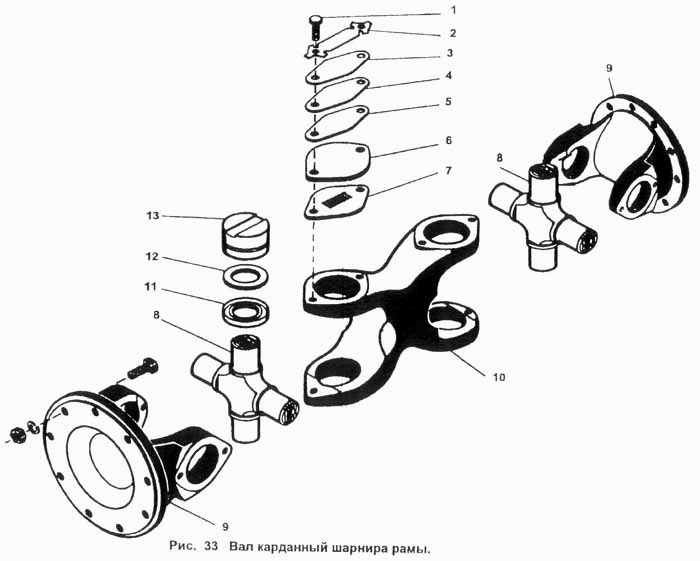

Вал карданный шарнира рамы
100%
Название детали
Болт
Заводской номер
700.2201061
Количество на модель
16
№
1
Название детали
Стопорная пластина
Заводской номер
700.2201053
Количество на модель
8
№
2
Название детали
Балансировочная плита
Заводской номер
700.2201026-1
Количество на модель
8
№
3
Название детали
Балансировочная плита
Заводской номер
700.2201026-2
Количество на модель
8
№
4
Название детали
Балансировочная плита
Заводской номер
700.2201026-3
Количество на модель
8
№
5
Название детали
Балансировочная плита
Заводской номер
700.2201034
Количество на модель
8
№
6
Название детали
Крышка подшипника
Заводской номер
700.2201013
Количество на модель
8
№
7
Название детали
Крестовина карданного вала
Заводской номер
700.2201012-2
Количество на модель
2
№
8
Название детали
Фланец вилки
Заводской номер
700.2201011-1
Количество на модель
2
№
9
Название детали
Вилка с двойным шарниром
Заводской номер
700.2204012
Количество на модель
1
№
10
Название детали
Воротник в сборе
Заводской номер
700.2201070
Количество на модель
8
№
11
Название детали
Кольцо уплотнительное
Заводской номер
700.2201057
Количество на модель
8
№
12
Название детали
Подшипник
Заводской номер
804709К5
Количество на модель
8
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | 700.2201061 | 16 | 16 | 1 | |||
| 2 | Стопорная пластина | 700.2201053 | 8 | 8 | 2 | |||
| 3 | Балансировочная плита | 700.2201026-1 | 8 | 8 | 3 | |||
| 4 | Балансировочная плита | 700.2201026-2 | 8 | 8 | 4 | |||
| 5 | Балансировочная плита | 700.2201026-3 | 8 | 8 | 5 | |||
| 6 | Балансировочная плита | 700.2201034 | 8 | 8 | 6 | |||
| 7 | Крышка подшипника | 700.2201013 | 8 | 8 | 7 | |||
| 8 | Крестовина карданного вала | 700.2201012-2 | 2 | 2 | 8 | |||
| 9 | Фланец вилки | 700.2201011-1 | 2 | 2 | 9 | |||
| 10 | Вилка с двойным шарниром | 700.2204012 | 1 | 1 | 10 | |||
| 11 | Воротник в сборе | 700.2201070 | 8 | 8 | 11 | |||
| 12 | Кольцо уплотнительное | 700.2201057 | 8 | 8 | 12 | |||
| 13 | Подшипник | 804709К5 | 8 | 8 | 13 |
