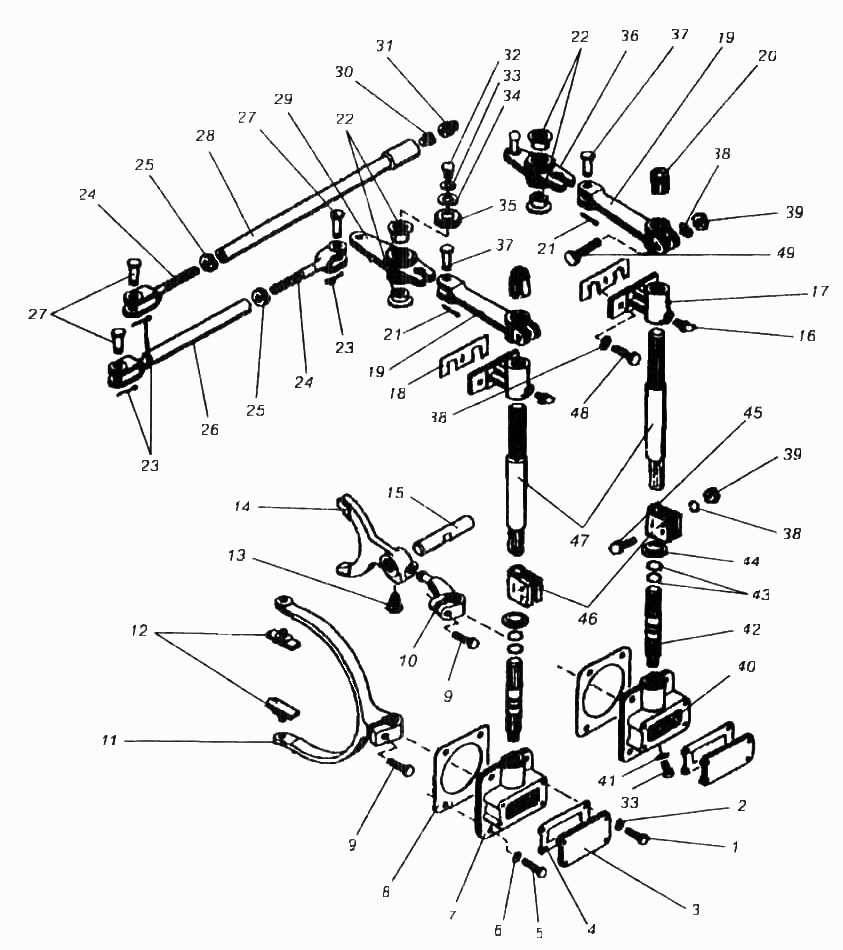

Привод управления муфтами раздаточного вала
100%
Название детали
Болт
Заводской номер
М8х16
Количество на модель
8
№
1
Название детали
Шайба
Заводской номер
8.65Г
Количество на модель
8
№
2
Название детали
Крышка
Заводской номер
700.1701118
Количество на модель
2
№
3
Название детали
прокладка
Заводской номер
700.1701254
Количество на модель
2
№
4
Название детали
Болт
Заводской номер
М10х20
Количество на модель
8
№
5
Название детали
Шайба
Заводской номер
700А.1701481
Количество на модель
8
№
6
Название детали
корпус
Заводской номер
700.1701253-1
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
700.1701233-1
Количество на модель
2
№
8
Название детали
Болт
Заводской номер
3М10х30
Количество на модель
2
№
9
Название детали
Рычаг
Заводской номер
700.1701338
Количество на модель
1
№
10
Название детали
Вилка
Заводской номер
700.1701229-2
Количество на модель
1
№
11
Название детали
Сухарь
Заводской номер
700.1701294-1
Количество на модель
2
№
12
Название детали
Винт установочный
Заводской номер
700.1701357
Количество на модель
1
№
13
Название детали
Вилка
Заводской номер
700.1701072-1
Количество на модель
1
№
14
Название детали
Палец
Заводской номер
700.1701312
Количество на модель
1
№
15
Название детали
Масленка
Заводской номер
2.3.45.Ц6
Количество на модель
2
№
16
Название детали
Кронштейн
Заводской номер
700.1701252-1
Количество на модель
2
№
17
Название детали
Планка
Заводской номер
700.1701236
Количество на модель
2
№
18
Название детали
Рычаг
Заводской номер
2256010-1700045
Количество на модель
2
№
19
Название детали
Втулка
Заводской номер
700.1701297
Количество на модель
2
№
20
Название детали
Шплинт
Заводской номер
3,2х20
Количество на модель
2
№
21
Название детали
Втулка
Заводской номер
700.1701242-1
Количество на модель
4
№
22
Название детали
Шплинт
Заводской номер
2,5х16
Количество на модель
3
№
23
Название детали
Тяговый узел
Заводской номер
700.1719360
Количество на модель
1
№
24
Название детали
Контргайка
Заводской номер
М14
Количество на модель
2
№
25
Название детали
Тяга
Заводской номер
2256010-1700190
Количество на модель
1
№
26
Название детали
Валик
Заводской номер
700.1719055-3
Количество на модель
3
№
27
Название детали
Тяга
Заводской номер
2256010-17001801
Количество на модель
1
№
28
Название детали
Баланс
Заводской номер
2256010-1700210
Количество на модель
1
№
29
Название детали
Сухарь
Заводской номер
700.1719049
Количество на модель
1
№
30
Название детали
Орех
Заводской номер
700.1719051
Количество на модель
1
№
31
Название детали
Пробка
Заводской номер
700А.1405021-02
Количество на модель
2
№
32
Название детали
прокладка
Заводской номер
ФТ10х16х1
Количество на модель
4
№
33
Название детали
Кольцо
Заводской номер
С20
Количество на модель
2
№
34
Название детали
Крышка
Заводской номер
700.1701237
Количество на модель
2
№
35
Название детали
Баланс
Заводской номер
2256010-1700200
Количество на модель
1
№
36
Название детали
Валик с головкой
Заводской номер
700.1701346
Количество на модель
2
№
37
Название детали
Шайба
Заводской номер
10.65Г
Количество на модель
10
№
38
Название детали
Гайка
Заводской номер
М10
Количество на модель
6
№
39
Название детали
корпус
Заводской номер
700.1701415
Количество на модель
1
№
40
Название детали
Валик
Заводской номер
700.1701231
Количество на модель
2
№
42
Название детали
Кольцо
Заводской номер
016-020-25-1-3
Количество на модель
4
№
43
Название детали
Шайба
Заводской номер
700.1701241
Количество на модель
2
№
44
Название детали
Болт
Заводской номер
М10х40
Количество на модель
4
№
45
Название детали
Втулка
Заводской номер
2256010-1701068-1
Количество на модель
2
№
46
Название детали
ВАЛ
Заводской номер
2256010-1701069-1
Количество на модель
2
№
47
Название детали
Болт
Заводской номер
М10х25
Количество на модель
4
№
48
Название детали
Болт
Заводской номер
М10х45
Количество на модель
2
№
49
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | М8х16 | 8 | 8 | 1 | |||
| 2 | Шайба | 8.65Г | 8 | 8 | 2 | |||
| 3 | Крышка | 700.1701118 | 2 | 2 | 3 | |||
| 4 | прокладка | 700.1701254 | 2 | 2 | 4 | |||
| 5 | Болт | М10х20 | 8 | 8 | 5 | |||
| 6 | Шайба | 700А.1701481 | 8 | 8 | 6 | |||
| 7 | корпус | 700.1701253-1 | 1 | 1 | 7 | |||
| 8 | прокладка | 700.1701233-1 | 2 | 2 | 8 | |||
| 9 | Болт | 3М10х30 | 2 | 2 | 9 | |||
| 10 | Рычаг | 700.1701338 | 1 | 1 | 10 | |||
| 11 | Вилка | 700.1701229-2 | 1 | 1 | 11 | |||
| 12 | Сухарь | 700.1701294-1 | 2 | 2 | 12 | |||
| 13 | Винт установочный | 700.1701357 | 1 | 1 | 13 | |||
| 14 | Вилка | 700.1701072-1 | 1 | 1 | 14 | |||
| 15 | Палец | 700.1701312 | 1 | 1 | 15 | |||
| 16 | Масленка | 2.3.45.Ц6 | 2 | 2 | 16 | |||
| 17 | Кронштейн | 700.1701252-1 | 2 | 2 | 17 | |||
| 18 | Планка | 700.1701236 | 2 | 2 | 18 | |||
| 19 | Рычаг | 2256010-1700045 | 2 | 2 | 19 | |||
| 20 | Втулка | 700.1701297 | 2 | 2 | 20 | |||
| 21 | Шплинт | 3,2х20 | 2 | 2 | 21 | |||
| 22 | Втулка | 700.1701242-1 | 4 | 4 | 22 | |||
| 23 | Шплинт | 2,5х16 | 3 | 3 | 23 | |||
| 24 | Тяговый узел | 700.1719360 | 1 | 1 | 24 | |||
| 25 | Контргайка | М14 | 2 | 2 | 25 | |||
| 26 | Тяга | 2256010-1700190 | 1 | 1 | 26 | |||
| 27 | Валик | 700.1719055-3 | 3 | 3 | 27 | |||
| 28 | Тяга | 2256010-17001801 | 1 | 1 | 28 | |||
| 29 | Баланс | 2256010-1700210 | 1 | 1 | 29 | |||
| 30 | Сухарь | 700.1719049 | 1 | 1 | 30 | |||
| 31 | Орех | 700.1719051 | 1 | 1 | 31 | |||
| 32 | Пробка | 700А.1405021-02 | 2 | 2 | 32 | |||
| 33 | прокладка | ФТ10х16х1 | 4 | 4 | 33 | |||
| 34 | Кольцо | С20 | 2 | 2 | 34 | |||
| 35 | Крышка | 700.1701237 | 2 | 2 | 35 | |||
| 36 | Баланс | 2256010-1700200 | 1 | 1 | 36 | |||
| 37 | Валик с головкой | 700.1701346 | 2 | 2 | 37 | |||
| 38 | Шайба | 10.65Г | 10 | 10 | 38 | |||
| 39 | Гайка | М10 | 6 | 6 | 39 | |||
| 40 | корпус | 700.1701415 | 1 | 1 | 40 | |||
| 42 | Валик | 700.1701231 | 2 | 2 | 42 | |||
| 43 | Кольцо | 016-020-25-1-3 | 4 | 4 | 43 | |||
| 44 | Шайба | 700.1701241 | 2 | 2 | 44 | |||
| 45 | Болт | М10х40 | 4 | 4 | 45 | |||
| 46 | Втулка | 2256010-1701068-1 | 2 | 2 | 46 | |||
| 47 | ВАЛ | 2256010-1701069-1 | 2 | 2 | 47 | |||
| 48 | Болт | М10х25 | 4 | 4 | 48 | |||
| 49 | Болт | М10х45 | 2 | 2 | 49 |
