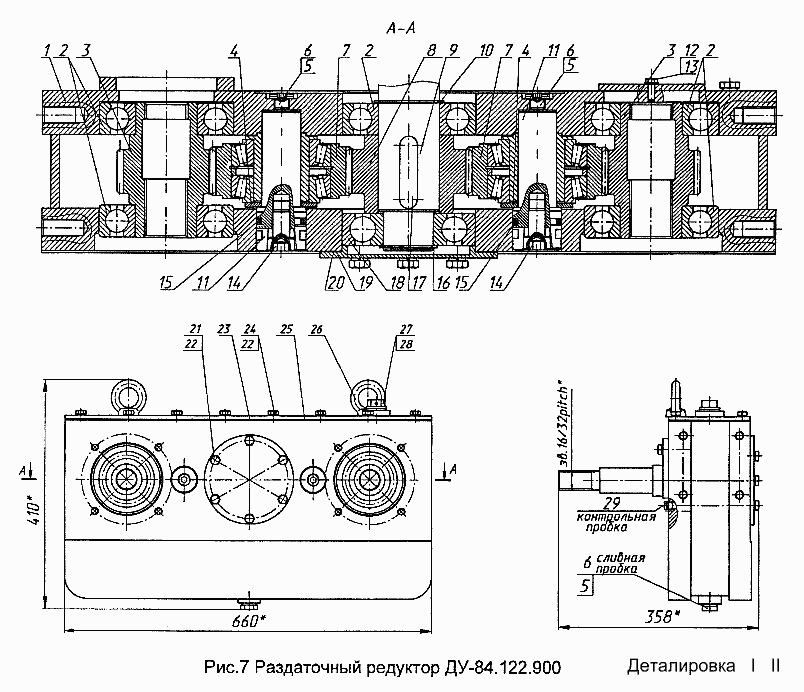

Раздаточный редуктор ДУ-
100%
Название детали
корпус
Заводской номер
ДУ-84.122.293
Количество на модель
1
№
1
Название детали
Подшипник ГОСТ
Заводской номер
[Подшипник 311 ГОСТ8338-75]
Количество на модель
5
№
2
Название детали
Шестерня
Заводской номер
ДУ-64.122.236
Количество на модель
2
№
3
Название детали
КОЛЬЦО
Заводской номер
ДУ-84.122.239
Количество на модель
2
№
4
Название детали
прокладка
Заводской номер
Д-262М-0713-2
Количество на модель
3
№
5
Название детали
Пробка Мх
Заводской номер
ДМ-56.12.011
Количество на модель
3
№
6
Название детали
Шестерня
Заводской номер
ДУ-84.122.930
Количество на модель
2
№
7
Название детали
Шестерня
Заводской номер
ДУ-84.122.237
Количество на модель
1
№
8
Название детали
ВАЛ
Заводской номер
ДУ-64.122.249
Количество на модель
1
№
9
Название детали
Кольцо В
Заводской номер
ДМ-06.01.001-07
Количество на модель
1
№
10
Название детали
Вот
Заводской номер
ДУ-64.122 234
Количество на модель
2
№
11
Название детали
Болт
Заводской номер
ДМ-55.01.016
Количество на модель
2
№
12
Название детали
прокладка
Заводской номер
ДУ-63.126.017
Количество на модель
2
№
13
Название детали
Пробка К"
Заводской номер
ДМ-56.12.009
Количество на модель
2
№
14
Название детали
Кольцо уплотнительное
Заводской номер
Д262-0107-6
Количество на модель
2
№
15
Название детали
КОЛЬЦО
Заводской номер
ДМ-05.01.001-05
Количество на модель
1
№
16
Название детали
Шпонка х
Заводской номер
ДМ-03.00.001-13
Количество на модель
1
№
17
Название детали
Подшипник ГОСТ
Заводской номер
[Подшипник 409 ГОСТ8338-75]
Количество на модель
1
№
18
Название детали
Крышка
Заводской номер
ДУ-63.125.037
Количество на модель
1
№
19
Название детали
прокладка
Заводской номер
ДУ-63.125.012
Количество на модель
1
№
20
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М10-8gх20.58.019 ГОСТ7798-70]
Количество на модель
6
№
21
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 10.65Г.0121 ГОСТ6402-70]
Количество на модель
20
№
22
Название детали
Крышка
Заводской номер
ДУ-58А.01.21.520
Количество на модель
1
№
23
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М10-8gх25.58.019 ГОСТ7798-70]
Количество на модель
14
№
24
Название детали
прокладка
Заводской номер
ДУ-63.125.014
Количество на модель
1
№
25
Название детали
Рым- болт
Заводской номер
ДМ-15.00.001-02
Количество на модель
2
№
26
Название детали
Пробка
Заводской номер
ДМ-56.12.016
Количество на модель
1
№
27
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 040-045-30-2-2 ГОСТ18829-73]
Количество на модель
1
№
28
Название детали
Пробка
Заводской номер
ДМ-56.12.007
Количество на модель
1
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | корпус | ДУ-84.122.293 | 1 | 1 | 1 | |||
| 2 | Подшипник ГОСТ | [Подшипник 311 ГОСТ8338-75] | 5 | 5 | 2 | |||
| 3 | Шестерня | ДУ-64.122.236 | 2 | 2 | 3 | |||
| 4 | КОЛЬЦО | ДУ-84.122.239 | 2 | 2 | 4 | |||
| 5 | прокладка | Д-262М-0713-2 | 3 | 3 | 5 | |||
| 6 | Пробка Мх | ДМ-56.12.011 | 3 | 3 | 6 | |||
| 7 | Шестерня | ДУ-84.122.930 | 2 | 2 | 7 | |||
| 8 | Шестерня | ДУ-84.122.237 | 1 | 1 | 8 | |||
| 9 | ВАЛ | ДУ-64.122.249 | 1 | 1 | 9 | |||
| 10 | Кольцо В | ДМ-06.01.001-07 | 1 | 1 | 10 | |||
| 11 | Вот | ДУ-64.122 234 | 2 | 2 | 11 | |||
| 12 | Болт | ДМ-55.01.016 | 2 | 2 | 12 | |||
| 13 | прокладка | ДУ-63.126.017 | 2 | 2 | 13 | |||
| 14 | Пробка К" | ДМ-56.12.009 | 2 | 2 | 14 | |||
| 15 | Кольцо уплотнительное | Д262-0107-6 | 2 | 2 | 15 | |||
| 16 | КОЛЬЦО | ДМ-05.01.001-05 | 1 | 1 | 16 | |||
| 17 | Шпонка х | ДМ-03.00.001-13 | 1 | 1 | 17 | |||
| 18 | Подшипник ГОСТ | [Подшипник 409 ГОСТ8338-75] | 1 | 1 | 18 | |||
| 19 | Крышка | ДУ-63.125.037 | 1 | 1 | 19 | |||
| 20 | прокладка | ДУ-63.125.012 | 1 | 1 | 20 | |||
| 21 | Болт М- х ГОСТ | [Болт М10-8gх20.58.019 ГОСТ7798-70] | 6 | 6 | 21 | |||
| 22 | Шайба Г. ГОСТ | [Шайба 10.65Г.0121 ГОСТ6402-70] | 20 | 20 | 22 | |||
| 23 | Крышка | ДУ-58А.01.21.520 | 1 | 1 | 23 | |||
| 24 | Болт М- х ГОСТ | [Болт М10-8gх25.58.019 ГОСТ7798-70] | 14 | 14 | 24 | |||
| 25 | прокладка | ДУ-63.125.014 | 1 | 1 | 25 | |||
| 26 | Рым- болт | ДМ-15.00.001-02 | 2 | 2 | 26 | |||
| 27 | Пробка | ДМ-56.12.016 | 1 | 1 | 27 | |||
| 28 | Кольцо- - ГОСТ | [Кольцо 040-045-30-2-2 ГОСТ18829-73] | 1 | 1 | 28 | |||
| 29 | Пробка | ДМ-56.12.007 | 1 | 1 | 29 |
