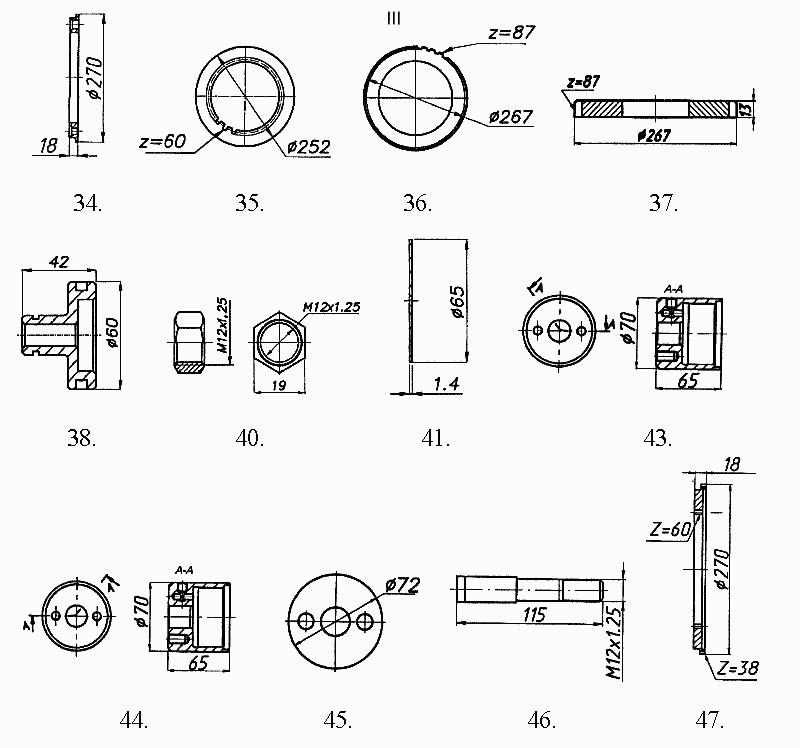

Планетарный редуктор ДМ- - (деталировка)
100%
Название детали
Диск
Заводской номер
ДМ-31.02.084
Количество на модель
1
№
34
Название детали
Диск
Заводской номер
ДМ-30.00.029
Количество на модель
2
№
35
Название детали
Диск
Заводской номер
ДМ-30.00.028
Количество на модель
2
№
36
Название детали
КОЛЬЦО
Заводской номер
ДМ-31.02.091
Количество на модель
1
№
37
Название детали
Поршень
Заводской номер
ДМ-30.00.023
Количество на модель
2
№
38
Название детали
Гайка Mx
Заводской номер
ДМ-14.03.001-04
Количество на модель
2
№
40
Название детали
Крышка
Заводской номер
ДМ-31.01.039-01
Количество на модель
2
№
41
Название детали
корпус
Заводской номер
ДМ-31.01.038
Количество на модель
1
№
43
Название детали
корпус
Заводской номер
ДМ-31.01.038-01
Количество на модель
1
№
44
Название детали
прокладка
Заводской номер
ДМ-30.00.041
Количество на модель
2
№
45
Название детали
Тяга
Заводской номер
ДМ-31.02.082-01
Количество на модель
2
№
46
Название детали
Диск
Заводской номер
ДМ-31.02.085-04
Количество на модель
1
№
47
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 34 | Диск | ДМ-31.02.084 | 1 | 1 | 34 | |||
| 35 | Диск | ДМ-30.00.029 | 2 | 2 | 35 | |||
| 36 | Диск | ДМ-30.00.028 | 2 | 2 | 36 | |||
| 37 | КОЛЬЦО | ДМ-31.02.091 | 1 | 1 | 37 | |||
| 38 | Поршень | ДМ-30.00.023 | 2 | 2 | 38 | |||
| 40 | Гайка Mx | ДМ-14.03.001-04 | 2 | 2 | 40 | |||
| 41 | Крышка | ДМ-31.01.039-01 | 2 | 2 | 41 | |||
| 43 | корпус | ДМ-31.01.038 | 1 | 1 | 43 | |||
| 44 | корпус | ДМ-31.01.038-01 | 1 | 1 | 44 | |||
| 45 | прокладка | ДМ-30.00.041 | 2 | 2 | 45 | |||
| 46 | Тяга | ДМ-31.02.082-01 | 2 | 2 | 46 | |||
| 47 | Диск | ДМ-31.02.085-04 | 1 | 1 | 47 |
