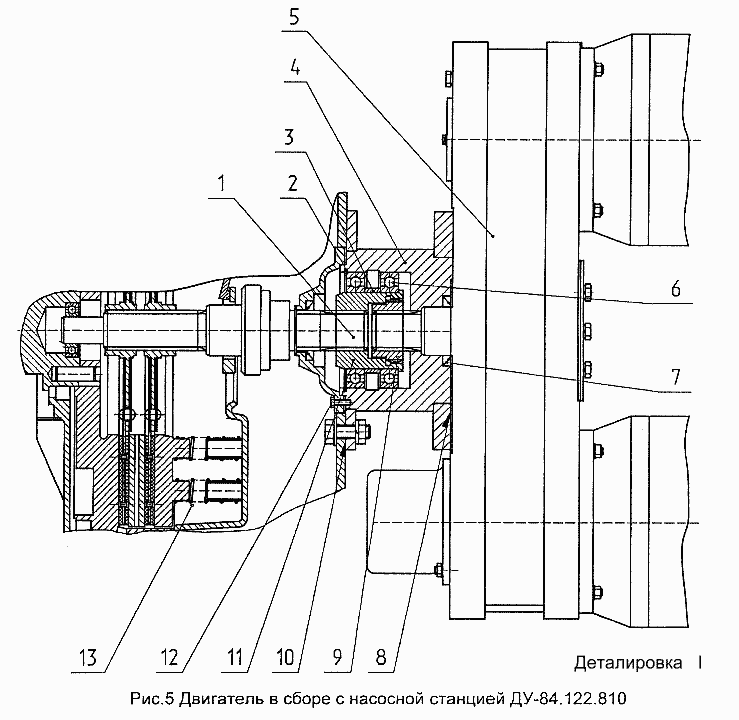

Двигатель в сборе с насосной станцией ДУ-
100%
Название детали
ВАЛ
Заводской номер
ДУ-84.122.001
Количество на модель
1
№
1
Название детали
КОЛЬЦО
Заводской номер
ДМ-05.02.001-12
Количество на модель
1
№
2
Название детали
Втулка
Заводской номер
ДУ-84.122.008
Количество на модель
1
№
3
Название детали
Опора
Заводской номер
ДУ-84.122.170
Количество на модель
1
№
4
Название детали
Станция насосная
Заводской номер
ДУ-84.382.010
Количество на модель
1
№
5
Название детали
Подшипник ГОСТ
Заводской номер
[Подшипник 116 ГОСТ83338-78]
Количество на модель
2
№
6
Название детали
Манжета- х ГОСТ
Заводской номер
[Манжета 1.1-55х80-1 ГОСТ8752-79]
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
ДУ-58А.01.21.208
Количество на модель
1
№
8
Название детали
Муфта
Заводской номер
ДУ-84.122.003Б
Количество на модель
1
№
9
Название детали
прокладка
Заводской номер
ДУ-84.122.006
Количество на модель
1
№
10
Название детали
Муфта
Заводской номер
ДУ-84.122.002Б
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
ДМ-20.01.001-05
Количество на модель
6
№
12
Название детали
Двигатель ЯМЗ- Г- ТУ- -
Заводской номер
[Двигатель ЯМЗ-236Г-1 ТУ-37.319.274-97]
Количество на модель
1
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | ВАЛ | ДУ-84.122.001 | 1 | 1 | 1 | |||
| 2 | КОЛЬЦО | ДМ-05.02.001-12 | 1 | 1 | 2 | |||
| 3 | Втулка | ДУ-84.122.008 | 1 | 1 | 3 | |||
| 4 | Опора | ДУ-84.122.170 | 1 | 1 | 4 | |||
| 5 | Станция насосная | ДУ-84.382.010 | 1 | 1 | 5 | |||
| 6 | Подшипник ГОСТ | [Подшипник 116 ГОСТ83338-78] | 2 | 2 | 6 | |||
| 7 | Манжета- х ГОСТ | [Манжета 1.1-55х80-1 ГОСТ8752-79] | 1 | 1 | 7 | |||
| 8 | прокладка | ДУ-58А.01.21.208 | 1 | 1 | 8 | |||
| 9 | Муфта | ДУ-84.122.003Б | 1 | 1 | 9 | |||
| 10 | прокладка | ДУ-84.122.006 | 1 | 1 | 10 | |||
| 11 | Муфта | ДУ-84.122.002Б | 1 | 1 | 11 | |||
| 12 | Болт | ДМ-20.01.001-05 | 6 | 6 | 12 | |||
| 13 | Двигатель ЯМЗ- Г- ТУ- - | [Двигатель ЯМЗ-236Г-1 ТУ-37.319.274-97] | 1 | 1 | 13 |
