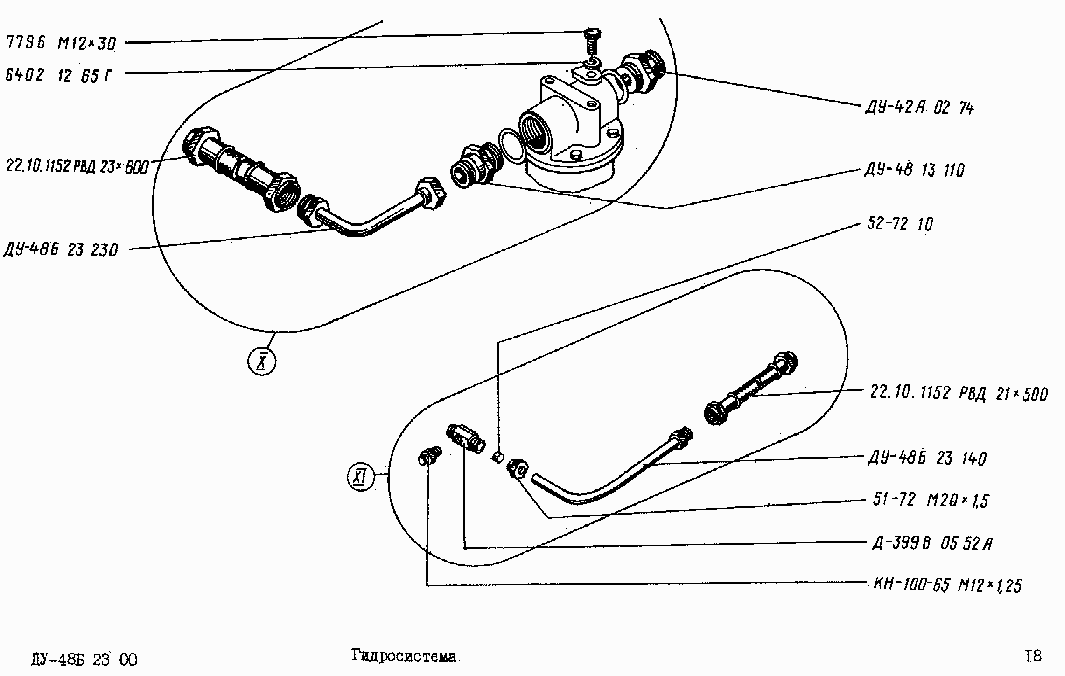

Гидравлическая система DU-B
100%
Название детали
Болт
Заводской номер
7796 М12х30
Количество на модель
2
№
Название детали
Шайба
Заводской номер
6402 12 65Г
Количество на модель
2
№
Название детали
Трубопровод
Заводской номер
ДУ-48Б 23 140
Количество на модель
1
№
Название детали
Трубопровод
Заводской номер
ДУ-48Б 23 230
Количество на модель
3
№
Название детали
Тройник
Заводской номер
Д-399В 05 52а
Количество на модель
1
№
Название детали
Рукав резиновый
Заводской номер
22 10 1152 РВД 23х600
Количество на модель
1
№
Название детали
Рукав резиновый
Заводской номер
22 10 1152 РВД 21х500
Количество на модель
2
№
Название детали
Переходник
Заводской номер
КН 100 65 М12Х1.25
Количество на модель
1
№
Название детали
КОЛЬЦО
Заводской номер
51 72 10
Количество на модель
3
№
Название детали
Клапан
Заводской номер
ДУ-48 13 110
Количество на модель
1
№
Название детали
Гаечный ключ
Заводской номер
51-72 М20х1,5
Количество на модель
3
№
Название детали
Штуцер
Заводской номер
ДУ-42А 02 74
Количество на модель
1
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт | 7796 М12х30 | 2 | 2 | |||||
| Шайба | 6402 12 65Г | 2 | 2 | |||||
| Трубопровод | ДУ-48Б 23 140 | 1 | 1 | |||||
| Трубопровод | ДУ-48Б 23 230 | 3 | 3 | |||||
| Тройник | Д-399В 05 52а | 1 | 1 | |||||
| Рукав резиновый | 22 10 1152 РВД 23х600 | 1 | 1 | |||||
| Рукав резиновый | 22 10 1152 РВД 21х500 | 2 | 2 | |||||
| Переходник | КН 100 65 М12Х1.25 | 1 | 1 | |||||
| КОЛЬЦО | 51 72 10 | 3 | 3 | |||||
| Клапан | ДУ-48 13 110 | 1 | 1 | |||||
| Гаечный ключ | 51-72 М20х1,5 | 3 | 3 | |||||
| Штуцер | ДУ-42А 02 74 | 1 | 1 |
