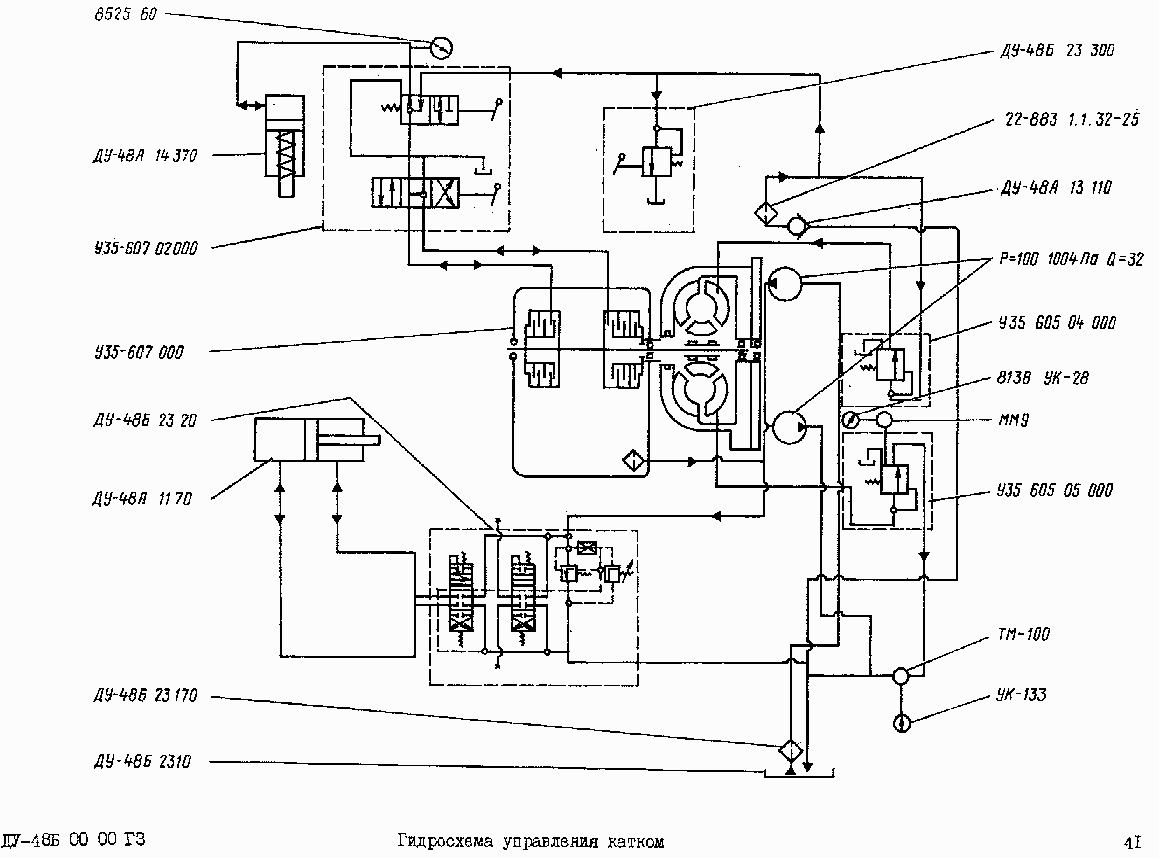

Гидросхема управления катком ДУ- Б ГЗ
100%
Название детали
Бак гидравлики
Заводской номер
ДУ-48Б 23 10
Количество на модель
1
№
Название детали
Фильтр заборный
Заводской номер
ДУ-48Б 23 170
Количество на модель
1
№
Название детали
Термометр
Заводской номер
УК 133
Количество на модель
1
№
Название детали
Указатель давления масла
Заводской номер
8138 УК-28
Количество на модель
1
№
Название детали
Регулятор давления
Заводской номер
У35 605 04 000
Количество на модель
1
№
Название детали
Распределитель
Заводской номер
ДУ-48Б 23 20
Количество на модель
1
№
Название детали
Насос
Заводской номер
Р=100 10МПа Q=32
Количество на модель
2
№
Название детали
Манометр
Заводской номер
8625 60
Количество на модель
1
№
Название детали
Кран обратный
Заводской номер
ДУ-48А 13 110
Количество на модель
1
№
Название детали
Коробка передач гидромеханическая
Заводской номер
У35 607 000
Количество на модель
1
№
Название детали
Коробка золотниковая
Заводской номер
У35-607 02 000
Количество на модель
1
№
Название детали
Клапан редукционный
Заводской номер
ДУ-48Б 23 300
Количество на модель
1
№
Название детали
Клапан подпорный
Заводской номер
У35 605 05 000
Количество на модель
1
№
Название детали
Датчик термометра
Заводской номер
ТМ 100
Количество на модель
1
№
Название детали
Датчик давления масла
Заводской номер
ММ9
Количество на модель
1
№
Название детали
Гидроцилиндр тормоза
Заводской номер
ДУ-48А 14 370
Количество на модель
1
№
Название детали
Гидроцилиндр поворота вальцов
Заводской номер
ДУ-48А 11 70
Количество на модель
1
№
Название детали
Фильтр линейный
Заводской номер
22-883 1 1 32 25
Количество на модель
1
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Бак гидравлики | ДУ-48Б 23 10 | 1 | 1 | |||||
| Фильтр заборный | ДУ-48Б 23 170 | 1 | 1 | |||||
| Термометр | УК 133 | 1 | 1 | |||||
| Указатель давления масла | 8138 УК-28 | 1 | 1 | |||||
| Регулятор давления | У35 605 04 000 | 1 | 1 | |||||
| Распределитель | ДУ-48Б 23 20 | 1 | 1 | |||||
| Насос | Р=100 10МПа Q=32 | 2 | 2 | |||||
| Манометр | 8625 60 | 1 | 1 | |||||
| Кран обратный | ДУ-48А 13 110 | 1 | 1 | |||||
| Коробка передач гидромеханическая | У35 607 000 | 1 | 1 | |||||
| Коробка золотниковая | У35-607 02 000 | 1 | 1 | |||||
| Клапан редукционный | ДУ-48Б 23 300 | 1 | 1 | |||||
| Клапан подпорный | У35 605 05 000 | 1 | 1 | |||||
| Датчик термометра | ТМ 100 | 1 | 1 | |||||
| Датчик давления масла | ММ9 | 1 | 1 | |||||
| Гидроцилиндр тормоза | ДУ-48А 14 370 | 1 | 1 | |||||
| Гидроцилиндр поворота вальцов | ДУ-48А 11 70 | 1 | 1 | |||||
| Фильтр линейный | 22-883 1 1 32 25 | 1 | 1 |
