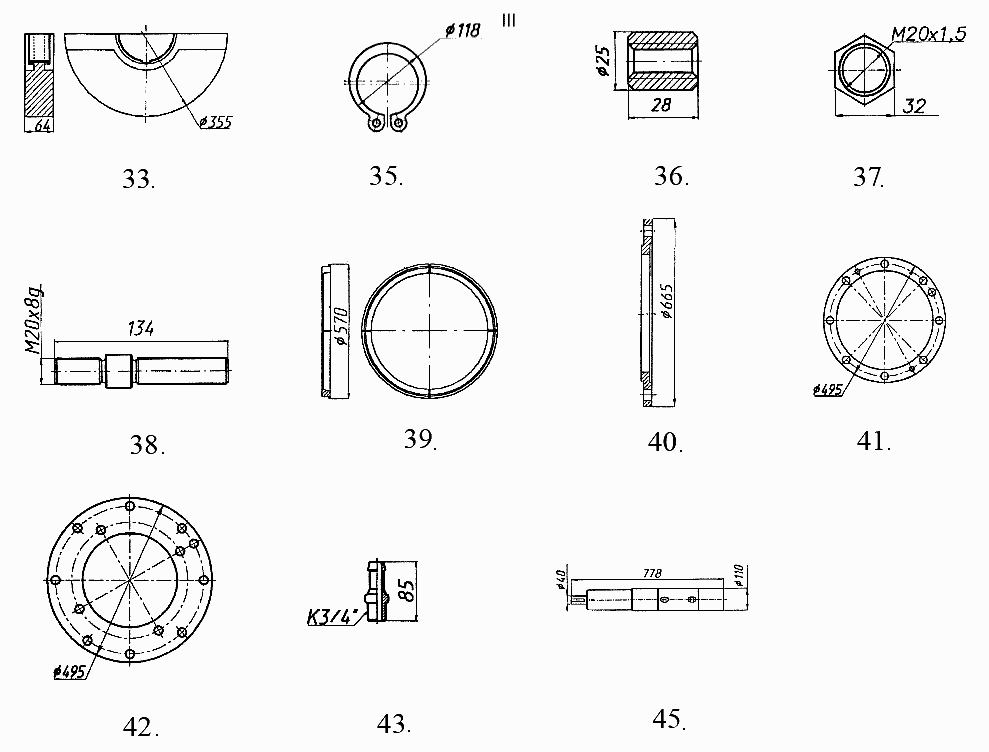

Валец вибрационный ДУ- (деталировка)
100%
Название детали
Дебаланс неподвижный
Заводской номер
ДУ-84.187.058-01
Количество на модель
1
№
33
Название детали
КОЛЬЦО
Заводской номер
ДМ-05.01.001-15
Количество на модель
2
№
35
Название детали
Фиксатор
Заводской номер
ДУ-84.187.043
Количество на модель
2
№
36
Название детали
Орех
Заводской номер
ДМ-14.03.001-10
Количество на модель
16
№
37
Название детали
Шпилька
Заводской номер
ДМ-55.07.005
Количество на модель
8
№
38
Название детали
КОЛЬЦО
Заводской номер
ДУ-84.187.152-01
Количество на модель
1
№
39
Название детали
КОЛЬЦО
Заводской номер
ДУ-84.187.062
Количество на модель
1
№
40
Название детали
прокладка
Заводской номер
ДУ-84.187.066
Количество на модель
1
№
41
Название детали
прокладка
Заводской номер
ДУ-84.187.064
Количество на модель
1
№
42
Название детали
Ниппель
Заводской номер
У6710.01.02.00.087
Количество на модель
1
№
43
Название детали
ВАЛ
Заводской номер
ДУ-84.187.049
Количество на модель
1
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 33 | Дебаланс неподвижный | ДУ-84.187.058-01 | 1 | 1 | 33 | |||
| 35 | КОЛЬЦО | ДМ-05.01.001-15 | 2 | 2 | 35 | |||
| 36 | Фиксатор | ДУ-84.187.043 | 2 | 2 | 36 | |||
| 37 | Орех | ДМ-14.03.001-10 | 16 | 16 | 37 | |||
| 38 | Шпилька | ДМ-55.07.005 | 8 | 8 | 38 | |||
| 39 | КОЛЬЦО | ДУ-84.187.152-01 | 1 | 1 | 39 | |||
| 40 | КОЛЬЦО | ДУ-84.187.062 | 1 | 1 | 40 | |||
| 41 | прокладка | ДУ-84.187.066 | 1 | 1 | 41 | |||
| 42 | прокладка | ДУ-84.187.064 | 1 | 1 | 42 | |||
| 43 | Ниппель | У6710.01.02.00.087 | 1 | 1 | 43 | |||
| 45 | ВАЛ | ДУ-84.187.049 | 1 | 1 | 45 |
