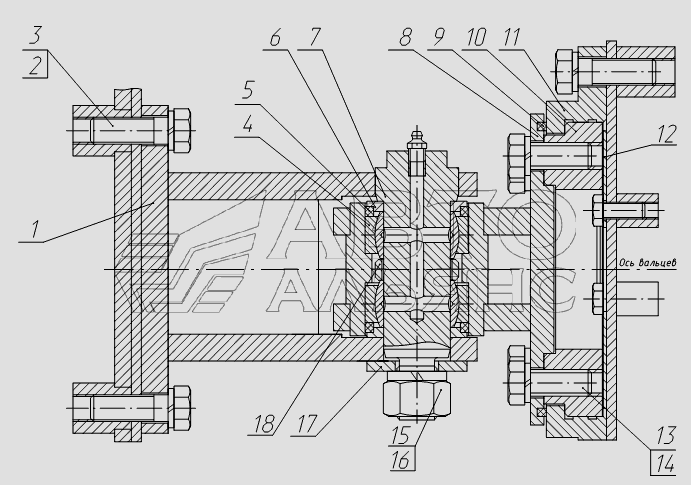

Шарнирное соединение DU-
100%
Название детали
Опора
Заводской номер
ДУ-106.455.040
Количество на модель
1
№
1
Название детали
Шайба Г
Заводской номер
Шайба16 65Г 0121
Количество на модель
19
№
2
Название детали
Болт M- x
Заводской номер
БолтМ16-8gх50.58.019
Количество на модель
13
№
3
Название детали
Подшипник ШC К
Заводской номер
ШC40К
Количество на модель
2
№
4
Название детали
КОЛЬЦО
Заводской номер
ДУ-106.455.019-01
Количество на модель
2
№
5
Название детали
КОЛЬЦО
Заводской номер
ДУ-106.455.011
Количество на модель
2
№
6
Название детали
Палец
Заводской номер
ДУ-106.455.009
Количество на модель
1
№
7
Название детали
Опора
Заводской номер
ДУ-106.455.020
Количество на модель
1
№
8
Название детали
КОЛЬЦО
Заводской номер
ДУ-106.455.019
Количество на модель
1
№
9
Название детали
КОЛЬЦО
Заводской номер
ДУ-106.455.007
Количество на модель
1
№
10
Название детали
КОЛЬЦО
Заводской номер
ДУ-106.455.008
Количество на модель
1
№
11
Название детали
Диск
Заводской номер
ДУ-106.455.012
Количество на модель
1
№
12
Название детали
Болт M- x
Заводской номер
БолтМ16-8gх40.58.019
Количество на модель
6
№
13
Название детали
Шайба Г.
Заводской номер
Шайба16.65Г.0121
Количество на модель
19
№
14
Название детали
Орехов М.Н.
Заводской номер
ГайкаМ24-7Н.5 019
Количество на модель
1
№
15
Название детали
Шайба Г.
Заводской номер
Шайба24.65Г.0121
Количество на модель
1
№
16
Название детали
КОЛЬЦО
Заводской номер
ДУ-106.455.011-01
Количество на модель
1
№
17
Название детали
Втулка
Заводской номер
ДУ-106.455.013
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Опора | ДУ-106.455.040 | 1 | 1 | 1 | |||
| 2 | Шайба Г | Шайба16 65Г 0121 | 19 | 19 | 2 | |||
| 3 | Болт M- x | БолтМ16-8gх50.58.019 | 13 | 13 | 3 | |||
| 4 | Подшипник ШC К | ШC40К | 2 | 2 | 4 | |||
| 5 | КОЛЬЦО | ДУ-106.455.019-01 | 2 | 2 | 5 | |||
| 6 | КОЛЬЦО | ДУ-106.455.011 | 2 | 2 | 6 | |||
| 7 | Палец | ДУ-106.455.009 | 1 | 1 | 7 | |||
| 8 | Опора | ДУ-106.455.020 | 1 | 1 | 8 | |||
| 9 | КОЛЬЦО | ДУ-106.455.019 | 1 | 1 | 9 | |||
| 10 | КОЛЬЦО | ДУ-106.455.007 | 1 | 1 | 10 | |||
| 11 | КОЛЬЦО | ДУ-106.455.008 | 1 | 1 | 11 | |||
| 12 | Диск | ДУ-106.455.012 | 1 | 1 | 12 | |||
| 13 | Болт M- x | БолтМ16-8gх40.58.019 | 6 | 6 | 13 | |||
| 14 | Шайба Г. | Шайба16.65Г.0121 | 19 | 19 | 14 | |||
| 15 | Орехов М.Н. | ГайкаМ24-7Н.5 019 | 1 | 1 | 15 | |||
| 16 | Шайба Г. | Шайба24.65Г.0121 | 1 | 1 | 16 | |||
| 17 | КОЛЬЦО | ДУ-106.455.011-01 | 1 | 1 | 17 | |||
| 18 | Втулка | ДУ-106.455.013 | 1 | 1 | 18 |
