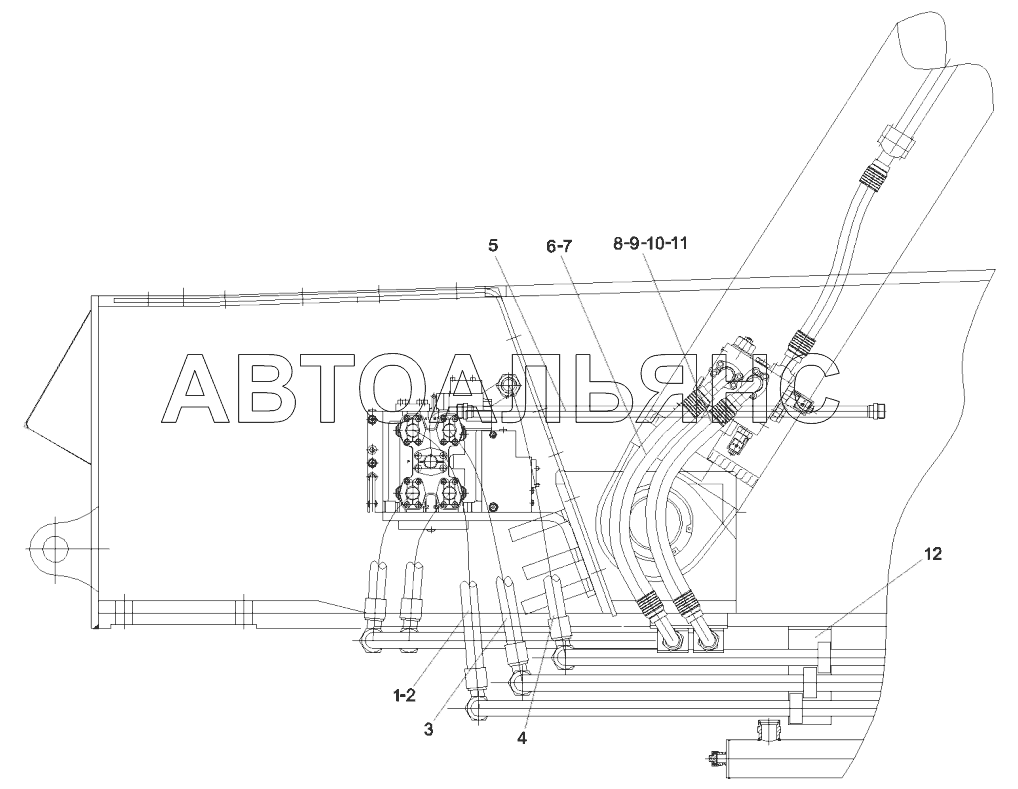

Расположение трубопровода кадров
100%
Название детали
Шланг SFS- /SY1102
Заводской номер
B230103008475
Количество на модель
1
№
1
Название детали
O
Заводской номер
B230101000215
Количество на модель
6
№
2
Название детали
Шланг
Заводской номер
B230103004954
Количество на модель
1
№
3
Название детали
Шланг SFS- /SY1102
Заводской номер
60044442
Количество на модель
1
№
4
Название детали
Стальная труба
Заводской номер
A810201068167
Количество на модель
1
№
5
Название детали
Шланг SFL90- /SY1102
Заводской номер
B230103004971
Количество на модель
2
№
6
Название детали
Соединение труб EW30SOMDA3C
Заводской номер
B210780001241
Количество на модель
1
№
7
Название детали
Шланг SFL90- /SY1102
Заводской номер
B230103007449
Количество на модель
2
№
8
Название детали
ФЛАНЦЫ
Заводской номер
B210780000244
Количество на модель
8
№
10
Название детали
Винт
Заводской номер
A210204000354
Количество на модель
4
№
11
Название детали
Удлинитель для стального трубчатого кронштейна
Заводской номер
10422781
Количество на модель
2
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шланг SFS- /SY1102 | B230103008475 | 1 | 1 | 1 | |||
| 2 | O | B230101000215 | 6 | 6 | 2 | |||
| 3 | Шланг | B230103004954 | 1 | 1 | 3 | |||
| 4 | Шланг SFS- /SY1102 | 60044442 | 1 | 1 | 4 | |||
| 5 | Стальная труба | A810201068167 | 1 | 1 | 5 | |||
| 6 | Шланг SFL90- /SY1102 | B230103004971 | 2 | 2 | 6 | |||
| 7 | Соединение труб EW30SOMDA3C | B210780001241 | 1 | 1 | 7 | |||
| 8 | Шланг SFL90- /SY1102 | B230103007449 | 2 | 2 | 8 | |||
| 10 | ФЛАНЦЫ | B210780000244 | 8 | 8 | 10 | |||
| 11 | Винт | A210204000354 | 4 | 4 | 11 | |||
| 12 | Удлинитель для стального трубчатого кронштейна | 10422781 | 2 | 2 | 12 |
