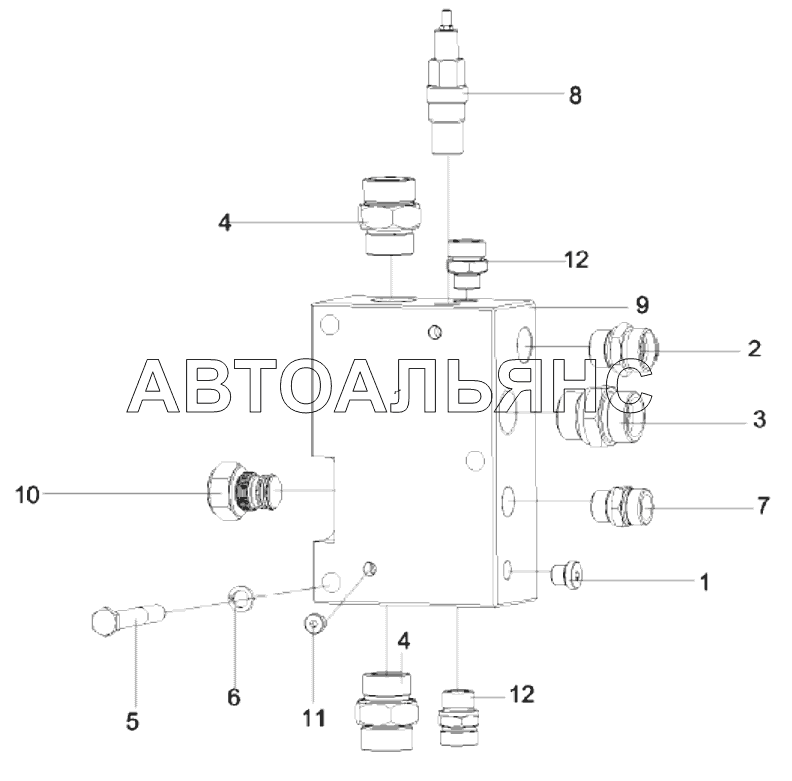

A810201069482 Чертеж, частичная установка, переходной блок
100%
Название детали
Винтовая пробка,
Заводской номер
B210780000201
Количество на модель
1
№
1
Название детали
Соединитель, шланг, GE22LMEDOMDA3C
Заводской номер
B210780000049
Количество на модель
1
№
2
Название детали
Соединитель, трубка
Заводской номер
B210780001389
Количество на модель
1
№
3
Название детали
Соединитель, трубка
Заводской номер
B210780000051
Количество на модель
2
№
4
Название детали
Болт
Заводской номер
23002068
Количество на модель
3
№
5
Название детали
Стиральная машина
Заводской номер
A210401000002
Количество на модель
3
№
6
Название детали
Соединитель, шланг, GE18LMEDOMDA3C
Заводской номер
B210780000131
Количество на модель
2
№
7
Название детали
путь дроссельная заслонка LCN
Заводской номер
B220401000546
Количество на модель
1
№
8
Название детали
Блок, переход
Заводской номер
A820302010372
Количество на модель
1
№
9
Название детали
КЛАПАН
Заводской номер
B220400000329
Количество на модель
1
№
10
Название детали
Винтовая заглушка, VSTI10x1EDA3C
Заводской номер
B210399000003
Количество на модель
2
№
11
Название детали
Соединение труб
Заводской номер
B210780000316
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Винтовая пробка, | B210780000201 | 1 | 1 | 1 | |||
| 2 | Соединитель, шланг, GE22LMEDOMDA3C | B210780000049 | 1 | 1 | 2 | |||
| 3 | Соединитель, трубка | B210780001389 | 1 | 1 | 3 | |||
| 4 | Соединитель, трубка | B210780000051 | 2 | 2 | 4 | |||
| 5 | Болт | 23002068 | 3 | 3 | 5 | |||
| 6 | Стиральная машина | A210401000002 | 3 | 3 | 6 | |||
| 7 | Соединитель, шланг, GE18LMEDOMDA3C | B210780000131 | 2 | 2 | 7 | |||
| 8 | путь дроссельная заслонка LCN | B220401000546 | 1 | 1 | 8 | |||
| 9 | Блок, переход | A820302010372 | 1 | 1 | 9 | |||
| 10 | КЛАПАН | B220400000329 | 1 | 1 | 10 | |||
| 11 | Винтовая заглушка, VSTI10x1EDA3C | B210399000003 | 2 | 2 | 11 | |||
| 12 | Соединение труб | B210780000316 | 1 | 1 | 12 |
