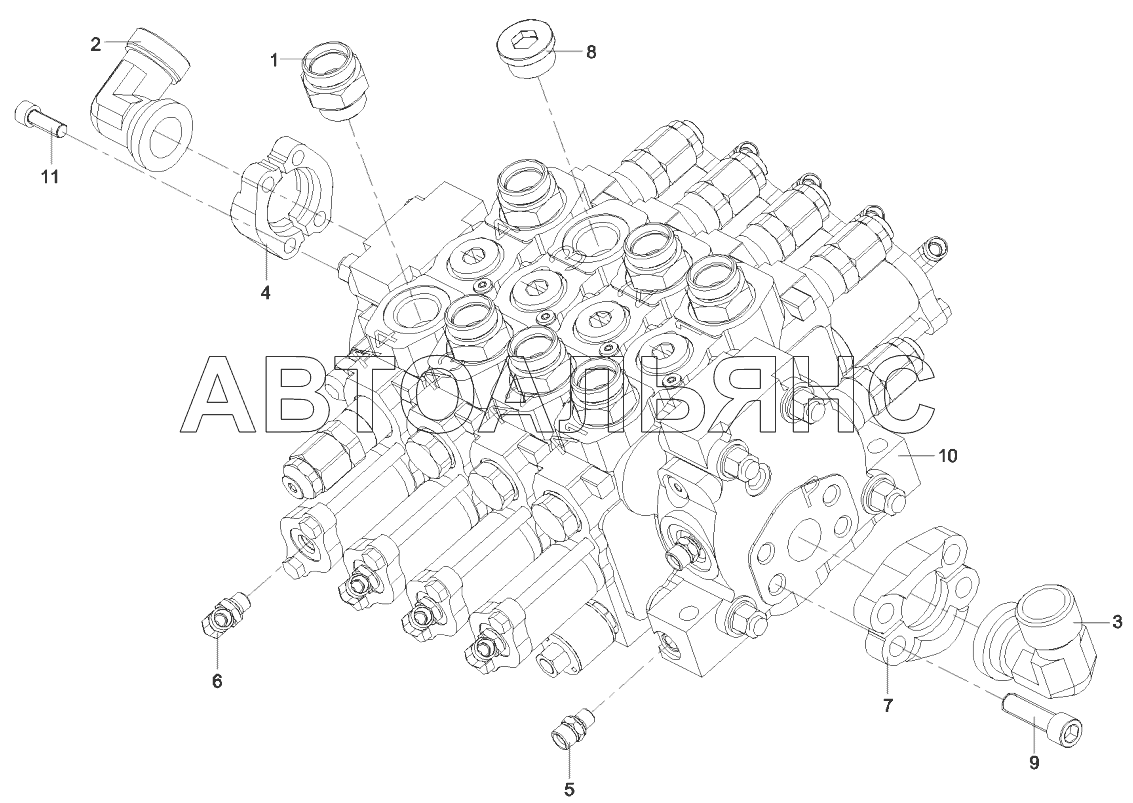

Сборка GP, главный клапан
100%
Название детали
Соединитель, труба
Заводской номер
A210770000590
Количество на модель
7
№
1
Название детали
Совместный, фланцевый, угловой
Заводской номер
A210770000614
Количество на модель
1
№
2
Название детали
Соединитель, фланец, прямой угол
Заводской номер
A210770000615
Количество на модель
1
№
3
Название детали
Фланец, разъемный
Заводской номер
A229900002488
Количество на модель
2
№
4
Название детали
Соединитель, труба
Заводской номер
A229900002570
Количество на модель
2
№
5
Название детали
Соединитель, труба
Заводской номер
A229900002600
Количество на модель
8
№
6
Название детали
Фланец, разъемный
Заводской номер
A229900005120
Количество на модель
2
№
7
Название детали
Заглушка, винт
Заводской номер
B210399000008
Количество на модель
1
№
8
Название детали
Винт
Заводской номер
A210204000299
Количество на модель
4
№
9
Название детали
Клапан, многоходовой
Заводской номер
B220401000290
Количество на модель
1
№
10
Название детали
Винт
Заводской номер
A210204000181
Количество на модель
4
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Соединитель, труба | A210770000590 | 7 | 7 | 1 | |||
| 2 | Совместный, фланцевый, угловой | A210770000614 | 1 | 1 | 2 | |||
| 3 | Соединитель, фланец, прямой угол | A210770000615 | 1 | 1 | 3 | |||
| 4 | Фланец, разъемный | A229900002488 | 2 | 2 | 4 | |||
| 5 | Соединитель, труба | A229900002570 | 2 | 2 | 5 | |||
| 6 | Соединитель, труба | A229900002600 | 8 | 8 | 6 | |||
| 7 | Фланец, разъемный | A229900005120 | 2 | 2 | 7 | |||
| 8 | Заглушка, винт | B210399000008 | 1 | 1 | 8 | |||
| 9 | Винт | A210204000299 | 4 | 4 | 9 | |||
| 10 | Клапан, многоходовой | B220401000290 | 1 | 1 | 10 | |||
| 11 | Винт | A210204000181 | 4 | 4 | 11 |
