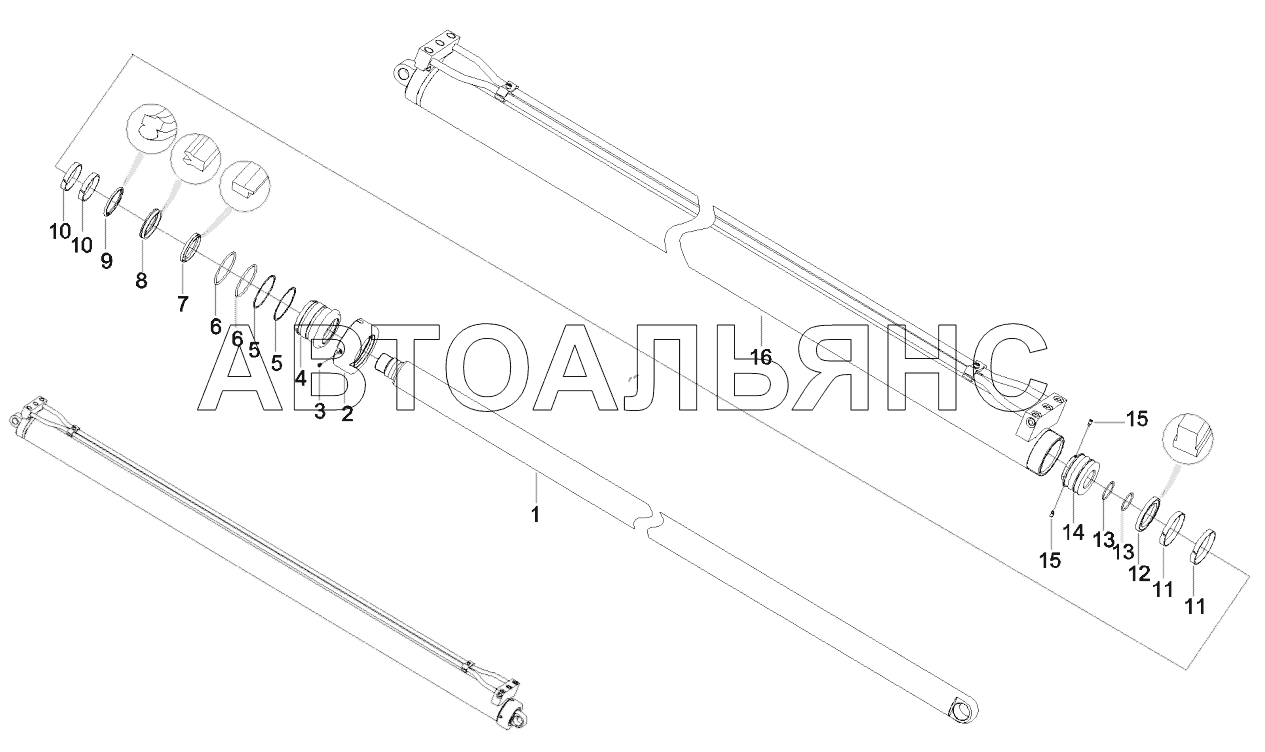

Масляный цилиндр горизонтального аутригера QY17ZX
100%
Название детали
Шток, поршень
Заводской номер
10183889
Количество на модель
1
№
1
Название детали
Винтовая крышка под давлением
Заводской номер
11757661
Количество на модель
1
№
2
Название детали
Винт
Заводской номер
A210208000013
Количество на модель
1
№
3
Название детали
Втулка, направляющая
Заводской номер
11757659
Количество на модель
1
№
4
Название детали
Стопорное кольцо
Заводской номер
10183452
Количество на модель
2
№
5
Название детали
O
Заводской номер
A210609000165
Количество на модель
2
№
6
Название детали
Кольцо, пыленепроницаемое, PW
Заводской номер
B230101001682
Количество на модель
1
№
7
Название детали
Кольцо, уплотнение, тип
Заводской номер
B230101002121
Количество на модель
1
№
8
Название детали
Кольцо, уплотнение
Заводской номер
60093377
Количество на модель
1
№
9
Название детали
Кольцо, направляющая
Заводской номер
B230101000107
Количество на модель
2
№
10
Название детали
Кольцо, направляющая
Заводской номер
B230101000111
Количество на модель
2
№
11
Название детали
Кольцо, уплотнение
Заводской номер
B230101000132
Количество на модель
1
№
12
Название детали
O
Заводской номер
A210609000117
Количество на модель
2
№
13
Название детали
ПИСТОН
Заводской номер
10182700
Количество на модель
1
№
14
Название детали
Винт
Заводской номер
24000485
Количество на модель
2
№
15
Название детали
Цилиндр gp
Заводской номер
11757664
Количество на модель
1
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шток, поршень | 10183889 | 1 | 1 | 1 | |||
| 2 | Винтовая крышка под давлением | 11757661 | 1 | 1 | 2 | |||
| 3 | Винт | A210208000013 | 1 | 1 | 3 | |||
| 4 | Втулка, направляющая | 11757659 | 1 | 1 | 4 | |||
| 5 | Стопорное кольцо | 10183452 | 2 | 2 | 5 | |||
| 6 | O | A210609000165 | 2 | 2 | 6 | |||
| 7 | Кольцо, пыленепроницаемое, PW | B230101001682 | 1 | 1 | 7 | |||
| 8 | Кольцо, уплотнение, тип | B230101002121 | 1 | 1 | 8 | |||
| 9 | Кольцо, уплотнение | 60093377 | 1 | 1 | 9 | |||
| 10 | Кольцо, направляющая | B230101000107 | 2 | 2 | 10 | |||
| 11 | Кольцо, направляющая | B230101000111 | 2 | 2 | 11 | |||
| 12 | Кольцо, уплотнение | B230101000132 | 1 | 1 | 12 | |||
| 13 | O | A210609000117 | 2 | 2 | 13 | |||
| 14 | ПИСТОН | 10182700 | 1 | 1 | 14 | |||
| 15 | Винт | 24000485 | 2 | 2 | 15 | |||
| 16 | Цилиндр gp | 11757664 | 1 | 1 | 16 |
