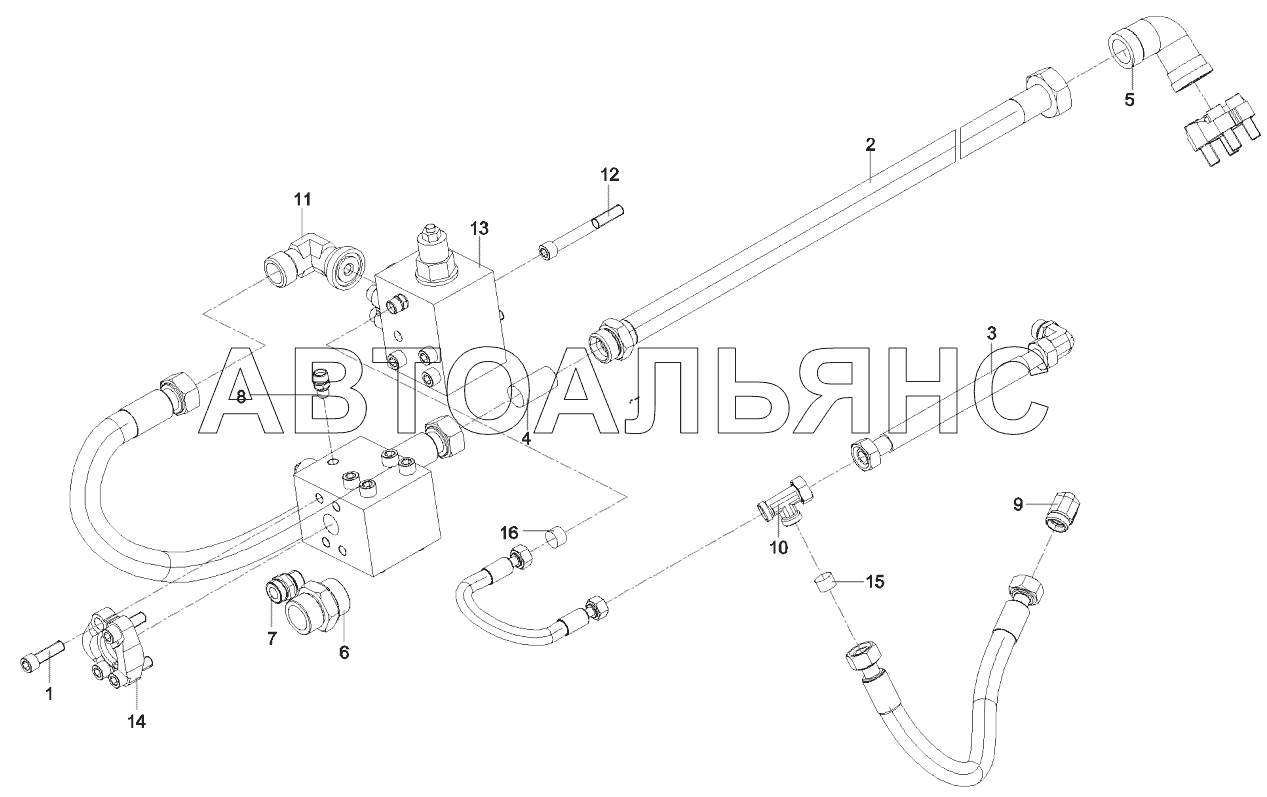

Трубопровод, телескопический цилиндр
100%
Название детали
Screw
Заводской номер
A210204000023
Количество на модель
12
№
1
Название детали
Труба GP, сталь
Заводской номер
11193813
Количество на модель
1
№
2
Название детали
Труба GP, сталь
Заводской номер
11193815
Количество на модель
1
№
3
Название детали
Шланг, резина
Заводской номер
B230103004439
Количество на модель
4
№
4
Название детали
Соединитель, фланец, прямой угол
Заводской номер
A229900003567
Количество на модель
1
№
5
Название детали
Соединитель, труба
Заводской номер
A229900002517
Количество на модель
1
№
6
Название детали
Соединитель, труба
Заводской номер
A229900002506
Количество на модель
1
№
7
Название детали
Соединитель, труба
Заводской номер
A229900002570
Количество на модель
2
№
8
Название детали
Соединитель, труба
Заводской номер
A229900002901
Количество на модель
2
№
9
Название детали
Соединитель, труба
Заводской номер
A229900002928
Количество на модель
1
№
10
Название детали
Совместный, фланцевый, угловой
Заводской номер
A229900003381
Количество на модель
1
№
11
Название детали
Винт
Заводской номер
A210204000302
Количество на модель
8
№
12
Название детали
Клапан, баланс
Заводской номер
B220401001201
Количество на модель
2
№
13
Название детали
Фланец, разъемный
Заводской номер
B229900000333
Количество на модель
6
№
14
Название детали
Шланг, резина
Заводской номер
B230103000362
Количество на модель
1
№
15
Название детали
Шланг, резина
Заводской номер
B230103000445
Количество на модель
1
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Screw | A210204000023 | 12 | 12 | 1 | |||
| 2 | Труба GP, сталь | 11193813 | 1 | 1 | 2 | |||
| 3 | Труба GP, сталь | 11193815 | 1 | 1 | 3 | |||
| 4 | Шланг, резина | B230103004439 | 4 | 4 | 4 | |||
| 5 | Соединитель, фланец, прямой угол | A229900003567 | 1 | 1 | 5 | |||
| 6 | Соединитель, труба | A229900002517 | 1 | 1 | 6 | |||
| 7 | Соединитель, труба | A229900002506 | 1 | 1 | 7 | |||
| 8 | Соединитель, труба | A229900002570 | 2 | 2 | 8 | |||
| 9 | Соединитель, труба | A229900002901 | 2 | 2 | 9 | |||
| 10 | Соединитель, труба | A229900002928 | 1 | 1 | 10 | |||
| 11 | Совместный, фланцевый, угловой | A229900003381 | 1 | 1 | 11 | |||
| 12 | Винт | A210204000302 | 8 | 8 | 12 | |||
| 13 | Клапан, баланс | B220401001201 | 2 | 2 | 13 | |||
| 14 | Фланец, разъемный | B229900000333 | 6 | 6 | 14 | |||
| 15 | Шланг, резина | B230103000362 | 1 | 1 | 15 | |||
| 16 | Шланг, резина | B230103000445 | 1 | 1 | 16 |
