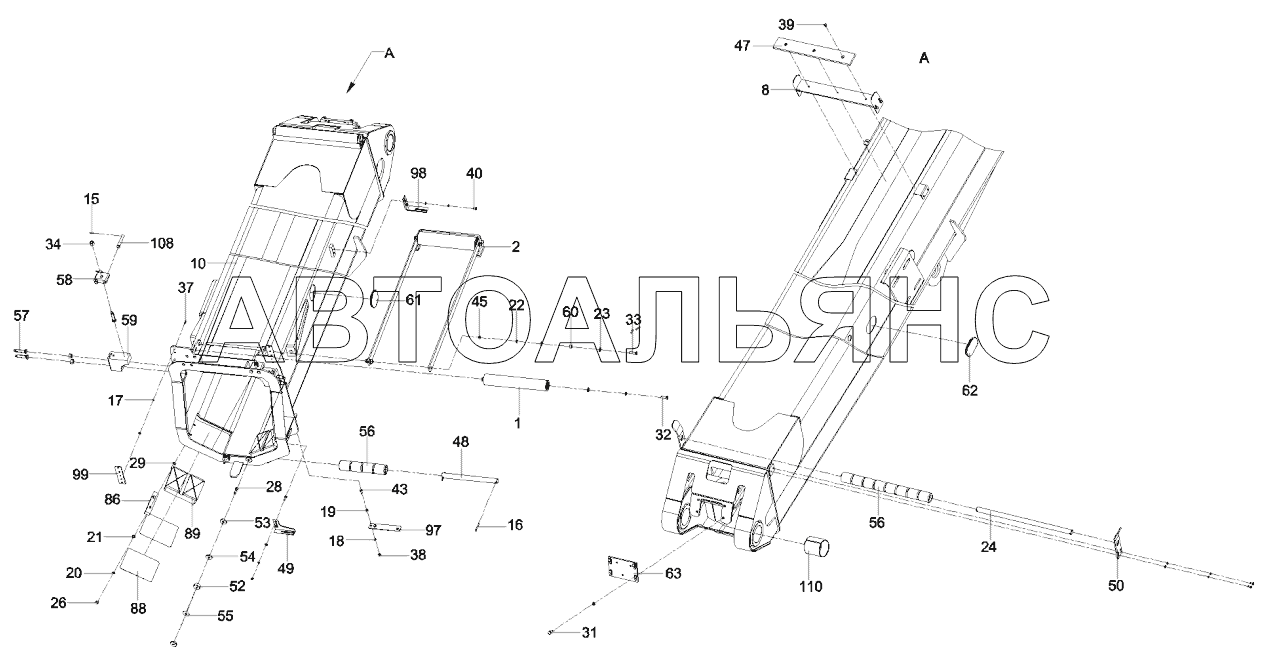

Стрела в сборе STC250S5.
100%
Название детали
Опорный шкив для каната
Заводской номер
12295562
Количество на модель
1
№
1
Название детали
Ролик для шнура
Заводской номер
12277377
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
10139041
Количество на модель
2
№
8
Название детали
узел стрелы секционного типа STC250S5..
Заводской номер
12432938
Количество на модель
1
№
10
Название детали
Контакт
Заводской номер
A210491000031
Количество на модель
12
№
15
Название детали
Контакт
Заводской номер
A210501000039
Количество на модель
2
№
16
Название детали
Стиральная машина
Заводской номер
A210401000016
Количество на модель
4
№
17
Название детали
Стиральная машина
Заводской номер
A210401000017
Количество на модель
43
№
18
Название детали
Стиральная машина
Заводской номер
A210405000007
Количество на модель
43
№
19
Название детали
Стиральная машина
Заводской номер
A210401000001
Количество на модель
28
№
20
Название детали
Стиральная машина
Заводской номер
A210405000011
Количество на модель
12
№
21
Название детали
Стиральная машина
Заводской номер
A210401000002
Количество на модель
12
№
22
Название детали
Стиральная машина
Заводской номер
A210405000001
Количество на модель
10
№
23
Название детали
Вал
Заводской номер
12120099
Количество на модель
1
№
24
Название детали
Орех
Заводской номер
A210307000017
Количество на модель
12
№
26
Название детали
Винт
Заводской номер
A210204000008
Количество на модель
6
№
28
Название детали
Болт
Заводской номер
A210111000029
Количество на модель
12
№
29
Название детали
Болт
Заводской номер
A210111000037
Количество на модель
4
№
31
Название детали
Болт
Заводской номер
A210111000039
Количество на модель
5
№
32
Название детали
Болт
Заводской номер
A210111000028
Количество на модель
2
№
33
Название детали
Орех
Заводской номер
A210307000040
Количество на модель
18
№
34
Название детали
Болт
Заводской номер
A210111000079
Количество на модель
4
№
37
Название детали
Орех
Заводской номер
A210307000012
Количество на модель
24
№
38
Название детали
Винт
Заводской номер
A210203000023
Количество на модель
6
№
39
Название детали
Болт
Заводской номер
A210111000088
Количество на модель
33
№
40
Название детали
Болт
Заводской номер
A210111000090
Количество на модель
6
№
43
Название детали
Орех
Заводской номер
A210319000006
Количество на модель
2
№
45
Название детали
Скользящая пластина
Заводской номер
10138981
Количество на модель
2
№
47
Название детали
Вал
Заводской номер
10139000
Количество на модель
1
№
48
Название детали
Кронштейн, выводной провод
Заводской номер
10460715
Количество на модель
1
№
49
Название детали
ПЛИТА
Заводской номер
11891314
Количество на модель
2
№
50
Название детали
Блок подушки
Заводской номер
10138982
Количество на модель
7
№
52
Название детали
Подушка блока, регулировка
Заводской номер
10138983
Количество на модель
12
№
53
Название детали
Подушка блока, регулировка
Заводской номер
10138984
Количество на модель
12
№
54
Название детали
Подушка блока, регулировка
Заводской номер
10138985
Количество на модель
12
№
55
Название детали
Рукав
Заводской номер
10138993
Количество на модель
13
№
56
Название детали
Болт
Заводской номер
10138431
Количество на модель
18
№
57
Название детали
Блок, опора
Заводской номер
10138433
Количество на модель
6
№
58
Название детали
Износостойкая колодка
Заводской номер
10138436
Количество на модель
2
№
59
Название детали
SPACER
Заводской номер
10138481
Количество на модель
2
№
60
Название детали
Крышка, круглое отверстие
Заводской номер
10136199
Количество на модель
2
№
61
Название детали
Крышка, кольцевое отверстие
Заводской номер
10136200
Количество на модель
6
№
62
Название детали
Сиденье, уравновешенный клапан, телескопический
Заводской номер
11074457
Количество на модель
1
№
63
Название детали
Фиксатор
Заводской номер
11063595
Количество на модель
2
№
86
Название детали
ПЛИТА
Заводской номер
00001669
Количество на модель
4
№
88
Название детали
Износостойкая колодка
Заводской номер
10430979
Количество на модель
2
№
89
Название детали
Кронштейн, установка, лампа, эксплуатация
Заводской номер
A820101341354
Количество на модель
1
№
97
Название детали
Кронштейн
Заводской номер
10694801
Количество на модель
1
№
98
Название детали
Кронштейн, установка, контурная лампа, передняя часть
Заводской номер
10169998
Количество на модель
2
№
99
Название детали
Вал, штифт
Заводской номер
11692540
Количество на модель
4
№
108
Название детали
Подшипник, композитный
Заводской номер
11562556
Количество на модель
2
№
110
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Опорный шкив для каната | 12295562 | 1 | 1 | 1 | |||
| 2 | Ролик для шнура | 12277377 | 1 | 1 | 2 | |||
| 8 | Кронштейн | 10139041 | 2 | 2 | 8 | |||
| 10 | узел стрелы секционного типа STC250S5.. | 12432938 | 1 | 1 | 10 | |||
| 15 | Контакт | A210491000031 | 12 | 12 | 15 | |||
| 16 | Контакт | A210501000039 | 2 | 2 | 16 | |||
| 17 | Стиральная машина | A210401000016 | 4 | 4 | 17 | |||
| 18 | Стиральная машина | A210401000017 | 43 | 43 | 18 | |||
| 19 | Стиральная машина | A210405000007 | 43 | 43 | 19 | |||
| 20 | Стиральная машина | A210401000001 | 28 | 28 | 20 | |||
| 21 | Стиральная машина | A210405000011 | 12 | 12 | 21 | |||
| 22 | Стиральная машина | A210401000002 | 12 | 12 | 22 | |||
| 23 | Стиральная машина | A210405000001 | 10 | 10 | 23 | |||
| 24 | Вал | 12120099 | 1 | 1 | 24 | |||
| 26 | Орех | A210307000017 | 12 | 12 | 26 | |||
| 28 | Винт | A210204000008 | 6 | 6 | 28 | |||
| 29 | Болт | A210111000029 | 12 | 12 | 29 | |||
| 31 | Болт | A210111000037 | 4 | 4 | 31 | |||
| 32 | Болт | A210111000039 | 5 | 5 | 32 | |||
| 33 | Болт | A210111000028 | 2 | 2 | 33 | |||
| 34 | Орех | A210307000040 | 18 | 18 | 34 | |||
| 37 | Болт | A210111000079 | 4 | 4 | 37 | |||
| 38 | Орех | A210307000012 | 24 | 24 | 38 | |||
| 39 | Винт | A210203000023 | 6 | 6 | 39 | |||
| 40 | Болт | A210111000088 | 33 | 33 | 40 | |||
| 43 | Болт | A210111000090 | 6 | 6 | 43 | |||
| 45 | Орех | A210319000006 | 2 | 2 | 45 | |||
| 47 | Скользящая пластина | 10138981 | 2 | 2 | 47 | |||
| 48 | Вал | 10139000 | 1 | 1 | 48 | |||
| 49 | Кронштейн, выводной провод | 10460715 | 1 | 1 | 49 | |||
| 50 | ПЛИТА | 11891314 | 2 | 2 | 50 | |||
| 52 | Блок подушки | 10138982 | 7 | 7 | 52 | |||
| 53 | Подушка блока, регулировка | 10138983 | 12 | 12 | 53 | |||
| 54 | Подушка блока, регулировка | 10138984 | 12 | 12 | 54 | |||
| 55 | Подушка блока, регулировка | 10138985 | 12 | 12 | 55 | |||
| 56 | Рукав | 10138993 | 13 | 13 | 56 | |||
| 57 | Болт | 10138431 | 18 | 18 | 57 | |||
| 58 | Блок, опора | 10138433 | 6 | 6 | 58 | |||
| 59 | Износостойкая колодка | 10138436 | 2 | 2 | 59 | |||
| 60 | SPACER | 10138481 | 2 | 2 | 60 | |||
| 61 | Крышка, круглое отверстие | 10136199 | 2 | 2 | 61 | |||
| 62 | Крышка, кольцевое отверстие | 10136200 | 6 | 6 | 62 | |||
| 63 | Сиденье, уравновешенный клапан, телескопический | 11074457 | 1 | 1 | 63 | |||
| 86 | Фиксатор | 11063595 | 2 | 2 | 86 | |||
| 88 | ПЛИТА | 00001669 | 4 | 4 | 88 | |||
| 89 | Износостойкая колодка | 10430979 | 2 | 2 | 89 | |||
| 97 | Кронштейн, установка, лампа, эксплуатация | A820101341354 | 1 | 1 | 97 | |||
| 98 | Кронштейн | 10694801 | 1 | 1 | 98 | |||
| 99 | Кронштейн, установка, контурная лампа, передняя часть | 10169998 | 2 | 2 | 99 | |||
| 108 | Вал, штифт | 11692540 | 4 | 4 | 108 | |||
| 110 | Подшипник, композитный | 11562556 | 2 | 2 | 110 |
