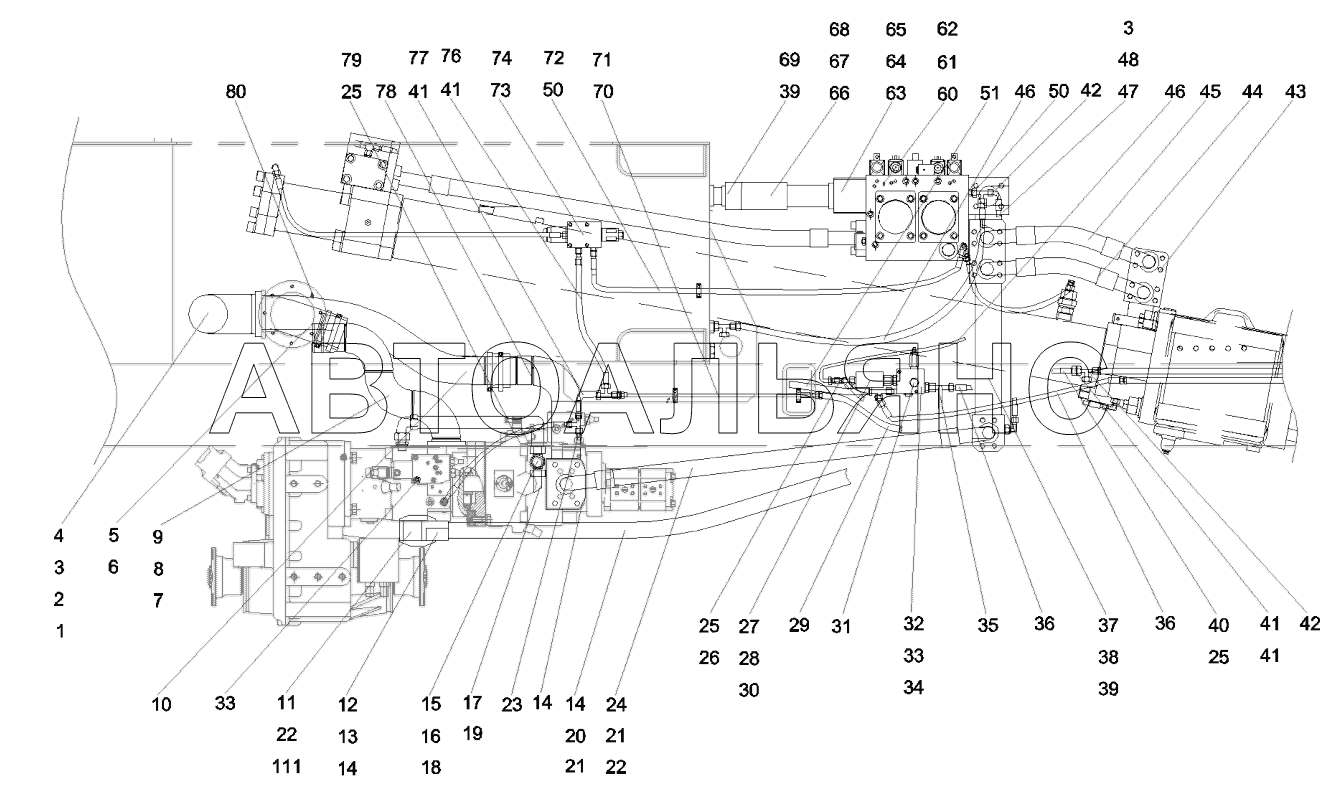

12827887 Pipeline, hydraulic, main system
100%
Название детали
Pipe, oil intake, main
Заводской номер
12827522
Количество на модель
1
№
1
Название детали
Plate, rubber
Заводской номер
A820606020349
Количество на модель
1
№
2
Название детали
Screw
Заводской номер
A210204000203
Количество на модель
20
№
3
Название детали
Стиральная машина
Заводской номер
A210401000004
Количество на модель
32
№
4
Название детали
Hose, rubber, oil, suction
Заводской номер
10796885
Количество на модель
1
№
5
Название детали
Hoop, T-type
Заводской номер
A229900001659
Количество на модель
8
№
6
Название детали
Pipe, steel, oil inlet, main pump
Заводской номер
12827514
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
A210111000112
Количество на модель
8
№
8
Название детали
Plate, rubber
Заводской номер
A820606020010
Количество на модель
2
№
9
Название детали
Hose, rubber, oil suction
Заводской номер
10932914
Количество на модель
1
№
10
Название детали
Plug, screw
Заводской номер
A820205001923
Количество на модель
3
№
11
Название детали
Flange, oil outlet, pump
Заводской номер
11699665
Количество на модель
1
№
12
Название детали
Винт
Заводской номер
A210204000232
Количество на модель
4
№
13
Название детали
O
Заводской номер
B230101000244
Количество на модель
17
№
14
Название детали
Соединитель, труба
Заводской номер
B210780000052
Количество на модель
2
№
15
Название детали
Connector, pipe
Заводской номер
B210780001225
Количество на модель
1
№
16
Название детали
Соединитель, труба
Заводской номер
B210780000838
Количество на модель
3
№
17
Название детали
Hose, rubber
Заводской номер
B230103000410
Количество на модель
1
№
18
Название детали
Hose, rubber
Заводской номер
B230103001497
Количество на модель
1
№
19
Название детали
Hose, rubber
Заводской номер
60211087
Количество на модель
1
№
20
Название детали
Flange, SAE
Заводской номер
B210780000005
Количество на модель
32
№
21
Название детали
Screw
Заводской номер
21005036
Количество на модель
40
№
22
Название детали
Body, connector
Заводской номер
A820205001372
Количество на модель
2
№
23
Название детали
Hose, rubber
Заводской номер
60211088
Количество на модель
1
№
24
Название детали
Соединитель, шланг, EL10LOMDA3C
Заводской номер
B210780000015
Количество на модель
10
№
25
Название детали
Connector, filter
Заводской номер
60185722
Количество на модель
1
№
26
Название детали
Valve, ball
Заводской номер
A220401000753
Количество на модель
2
№
27
Название детали
Connector, pipe
Заводской номер
B210780000012
Количество на модель
1
№
28
Название детали
Hose
Заводской номер
B230103004190
Количество на модель
1
№
29
Название детали
Connector, straight-through
Заводской номер
A229900002434
Количество на модель
2
№
30
Название детали
Pipe, drainage, waterproof
Заводской номер
11036715
Количество на модель
1
№
31
Название детали
Valve, waterproof
Заводской номер
60056959
Количество на модель
1
№
32
Название детали
Connector, pressure measuring, SKK20-M12x1.5-PC
Заводской номер
B210780001749
Количество на модель
3
№
33
Название детали
Винт
Заводской номер
A210204000138
Количество на модель
2
№
34
Название детали
Hose, rubber
Заводской номер
60019596
Количество на модель
1
№
35
Название детали
Hose, rubber
Заводской номер
B230103003933
Количество на модель
2
№
36
Название детали
Pipe, steel, oil inlet, main valve
Заводской номер
11736244
Количество на модель
1
№
37
Название детали
Screw
Заводской номер
60118458
Количество на модель
5
№
38
Название детали
O-ring
Заводской номер
A210609000134
Количество на модель
11
№
39
Название детали
Hose, rubber
Заводской номер
60156805
Количество на модель
1
№
40
Название детали
Соединитель, труба
Заводской номер
B210780000683
Количество на модель
4
№
41
Название детали
Соединитель, шланг, EL12LOMDA3C
Заводской номер
B210780000016
Количество на модель
3
№
42
Название детали
Винт
Заводской номер
A210204000312
Количество на модель
16
№
43
Название детали
Hose, rubber
Заводской номер
60211085
Количество на модель
2
№
44
Название детали
Hose, rubber
Заводской номер
60211084
Количество на модель
2
№
45
Название детали
Hose, rubber
Заводской номер
B230103003967
Количество на модель
3
№
46
Название детали
Plate, cover, oil inlet flange
Заводской номер
11706283
Количество на модель
1
№
47
Название детали
O
Заводской номер
A210609000131
Количество на модель
1
№
48
Название детали
Соединитель, шланг,
Заводской номер
B210780000232
Количество на модель
2
№
50
Название детали
Hose, rubber
Заводской номер
B230103003916
Количество на модель
2
№
51
Название детали
Valve GP, main
Заводской номер
12631931
Количество на модель
1
№
60
Название детали
Screw
Заводской номер
A210204000158
Количество на модель
4
№
61
Название детали
Соединитель, труба
Заводской номер
B210780000036
Количество на модель
20
№
62
Название детали
Винт
Заводской номер
A210204000031
Количество на модель
8
№
63
Название детали
Flange, oil return, main valve
Заводской номер
12617778
Количество на модель
1
№
64
Название детали
Стиральная машина
Заводской номер
A210401000002
Количество на модель
12
№
65
Название детали
Hose, rubber
Заводской номер
60211050
Количество на модель
1
№
66
Название детали
Screw
Заводской номер
A210204000022
Количество на модель
8
№
67
Название детали
Flange, SAE
Заводской номер
60024155
Количество на модель
4
№
68
Название детали
Screw
Заводской номер
A210204000023
Количество на модель
4
№
69
Название детали
Pipe, oil
Заводской номер
12757687
Количество на модель
1
№
70
Название детали
Body, clamp
Заводской номер
60014673
Количество на модель
2
№
71
Название детали
Hose, rubber
Заводской номер
B230103006043
Количество на модель
1
№
72
Название детали
Screw
Заводской номер
A210204000141
Количество на модель
4
№
73
Название детали
Valve GP, control, oil cylinder
Заводской номер
11136884
Количество на модель
1
№
74
Название детали
Hose, rubber
Заводской номер
B230103007726
Количество на модель
1
№
76
Название детали
Hose, rubber
Заводской номер
B230103003876
Количество на модель
1
№
77
Название детали
Pipe, steel, oil inlet, main pump
Заводской номер
12827518
Количество на модель
1
№
78
Название детали
Hose, rubber
Заводской номер
B230103003875
Количество на модель
3
№
79
Название детали
Винт
Заводской номер
A210204000337
Количество на модель
10
№
80
Название детали
O-ring
Заводской номер
A210609000060
Количество на модель
3
№
111
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Pipe, oil intake, main | 12827522 | 1 | 1 | 1 | |||
| 2 | Plate, rubber | A820606020349 | 1 | 1 | 2 | |||
| 3 | Screw | A210204000203 | 20 | 20 | 3 | |||
| 4 | Стиральная машина | A210401000004 | 32 | 32 | 4 | |||
| 5 | Hose, rubber, oil, suction | 10796885 | 1 | 1 | 5 | |||
| 6 | Hoop, T-type | A229900001659 | 8 | 8 | 6 | |||
| 7 | Pipe, steel, oil inlet, main pump | 12827514 | 1 | 1 | 7 | |||
| 8 | Болт | A210111000112 | 8 | 8 | 8 | |||
| 9 | Plate, rubber | A820606020010 | 2 | 2 | 9 | |||
| 10 | Hose, rubber, oil suction | 10932914 | 1 | 1 | 10 | |||
| 11 | Plug, screw | A820205001923 | 3 | 3 | 11 | |||
| 12 | Flange, oil outlet, pump | 11699665 | 1 | 1 | 12 | |||
| 13 | Винт | A210204000232 | 4 | 4 | 13 | |||
| 14 | O | B230101000244 | 17 | 17 | 14 | |||
| 15 | Соединитель, труба | B210780000052 | 2 | 2 | 15 | |||
| 16 | Connector, pipe | B210780001225 | 1 | 1 | 16 | |||
| 17 | Соединитель, труба | B210780000838 | 3 | 3 | 17 | |||
| 18 | Hose, rubber | B230103000410 | 1 | 1 | 18 | |||
| 19 | Hose, rubber | B230103001497 | 1 | 1 | 19 | |||
| 20 | Hose, rubber | 60211087 | 1 | 1 | 20 | |||
| 21 | Flange, SAE | B210780000005 | 32 | 32 | 21 | |||
| 22 | Screw | 21005036 | 40 | 40 | 22 | |||
| 23 | Body, connector | A820205001372 | 2 | 2 | 23 | |||
| 24 | Hose, rubber | 60211088 | 1 | 1 | 24 | |||
| 25 | Соединитель, шланг, EL10LOMDA3C | B210780000015 | 10 | 10 | 25 | |||
| 26 | Connector, filter | 60185722 | 1 | 1 | 26 | |||
| 27 | Valve, ball | A220401000753 | 2 | 2 | 27 | |||
| 28 | Connector, pipe | B210780000012 | 1 | 1 | 28 | |||
| 29 | Hose | B230103004190 | 1 | 1 | 29 | |||
| 30 | Connector, straight-through | A229900002434 | 2 | 2 | 30 | |||
| 31 | Pipe, drainage, waterproof | 11036715 | 1 | 1 | 31 | |||
| 32 | Valve, waterproof | 60056959 | 1 | 1 | 32 | |||
| 33 | Connector, pressure measuring, SKK20-M12x1.5-PC | B210780001749 | 3 | 3 | 33 | |||
| 34 | Винт | A210204000138 | 2 | 2 | 34 | |||
| 35 | Hose, rubber | 60019596 | 1 | 1 | 35 | |||
| 36 | Hose, rubber | B230103003933 | 2 | 2 | 36 | |||
| 37 | Pipe, steel, oil inlet, main valve | 11736244 | 1 | 1 | 37 | |||
| 38 | Screw | 60118458 | 5 | 5 | 38 | |||
| 39 | O-ring | A210609000134 | 11 | 11 | 39 | |||
| 40 | Hose, rubber | 60156805 | 1 | 1 | 40 | |||
| 41 | Соединитель, труба | B210780000683 | 4 | 4 | 41 | |||
| 42 | Соединитель, шланг, EL12LOMDA3C | B210780000016 | 3 | 3 | 42 | |||
| 43 | Винт | A210204000312 | 16 | 16 | 43 | |||
| 44 | Hose, rubber | 60211085 | 2 | 2 | 44 | |||
| 45 | Hose, rubber | 60211084 | 2 | 2 | 45 | |||
| 46 | Hose, rubber | B230103003967 | 3 | 3 | 46 | |||
| 47 | Plate, cover, oil inlet flange | 11706283 | 1 | 1 | 47 | |||
| 48 | O | A210609000131 | 1 | 1 | 48 | |||
| 50 | Соединитель, шланг, | B210780000232 | 2 | 2 | 50 | |||
| 51 | Hose, rubber | B230103003916 | 2 | 2 | 51 | |||
| 60 | Valve GP, main | 12631931 | 1 | 1 | 60 | |||
| 61 | Screw | A210204000158 | 4 | 4 | 61 | |||
| 62 | Соединитель, труба | B210780000036 | 20 | 20 | 62 | |||
| 63 | Винт | A210204000031 | 8 | 8 | 63 | |||
| 64 | Flange, oil return, main valve | 12617778 | 1 | 1 | 64 | |||
| 65 | Стиральная машина | A210401000002 | 12 | 12 | 65 | |||
| 66 | Hose, rubber | 60211050 | 1 | 1 | 66 | |||
| 67 | Screw | A210204000022 | 8 | 8 | 67 | |||
| 68 | Flange, SAE | 60024155 | 4 | 4 | 68 | |||
| 69 | Screw | A210204000023 | 4 | 4 | 69 | |||
| 70 | Pipe, oil | 12757687 | 1 | 1 | 70 | |||
| 71 | Body, clamp | 60014673 | 2 | 2 | 71 | |||
| 72 | Hose, rubber | B230103006043 | 1 | 1 | 72 | |||
| 73 | Screw | A210204000141 | 4 | 4 | 73 | |||
| 74 | Valve GP, control, oil cylinder | 11136884 | 1 | 1 | 74 | |||
| 76 | Hose, rubber | B230103007726 | 1 | 1 | 76 | |||
| 77 | Hose, rubber | B230103003876 | 1 | 1 | 77 | |||
| 78 | Pipe, steel, oil inlet, main pump | 12827518 | 1 | 1 | 78 | |||
| 79 | Hose, rubber | B230103003875 | 3 | 3 | 79 | |||
| 80 | Винт | A210204000337 | 10 | 10 | 80 | |||
| 111 | O-ring | A210609000060 | 3 | 3 | 111 |
