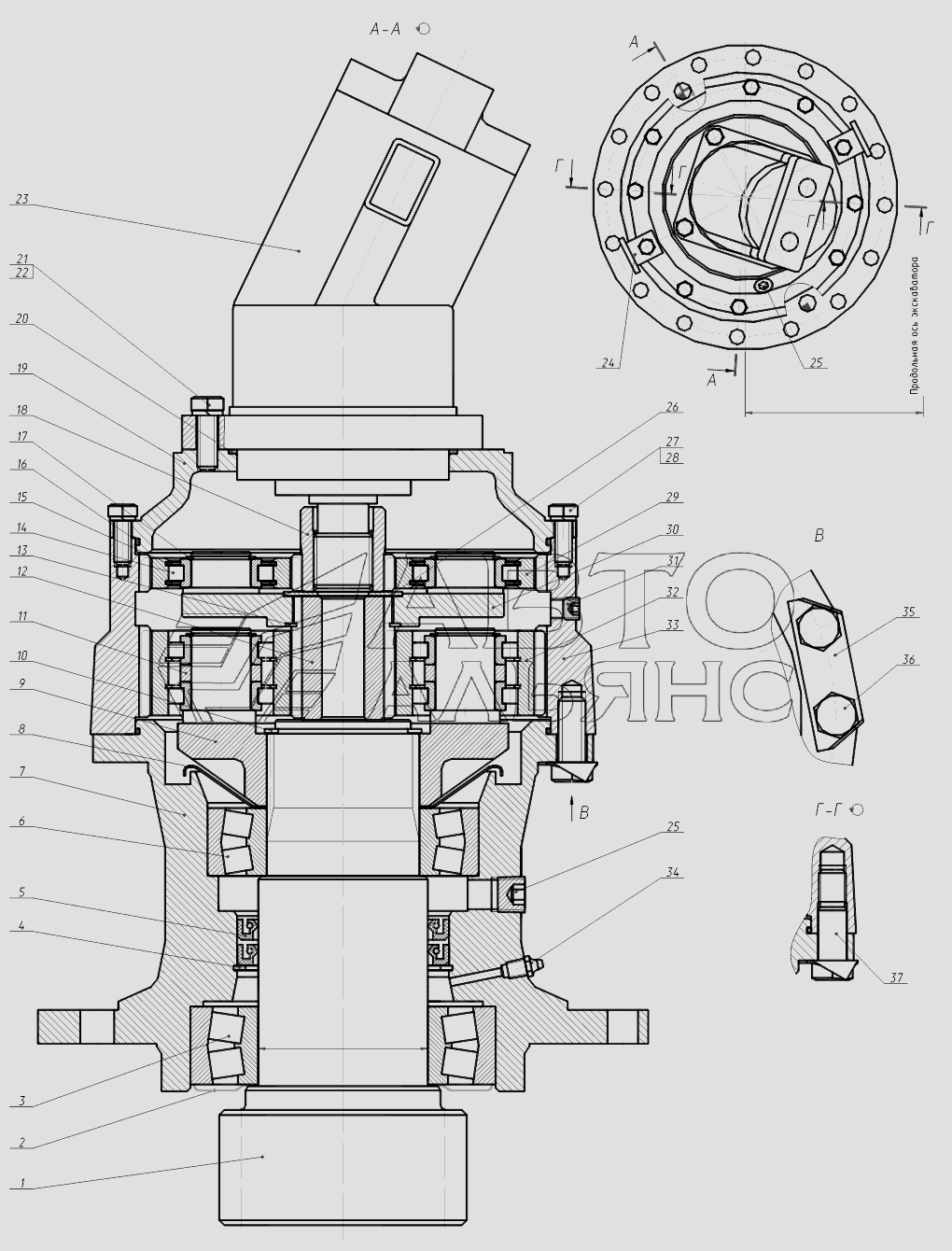

- Механизм поворота
100%
Название детали
Вал- шестерня
Заводской номер
ЕК-14.07.00.006-01
Количество на модель
1
№
1
Название детали
Кольцо уплотнительное
Заводской номер
ЕК-14.07.00.015
Количество на модель
1
№
2
Название детали
Подшипник
Заводской номер
3520
Количество на модель
1
№
3
Название детали
КОЛЬЦО
Заводской номер
В-125
Количество на модель
1
№
4
Название детали
Манжета
Заводской номер
1.2-100х125-2
Количество на модель
2
№
5
Название детали
Подшипник
Заводской номер
3518
Количество на модель
1
№
6
Название детали
корпус
Заводской номер
312-04-07.00.200
Количество на модель
1
№
7
Название детали
КОЛЬЦО
Заводской номер
ЕК-14.07.00.017
Количество на модель
1
№
8
Название детали
Водило второй ступени
Заводской номер
ЕК-14.07.00.005
Количество на модель
1
№
9
Название детали
КОЛЬЦО
Заводской номер
В-80
Количество на модель
1
№
10
Название детали
КОЛЬЦО
Заводской номер
КС-3372.28.414
Количество на модель
4
№
11
Название детали
Шестерня солнечная
Заводской номер
ЕК-14.07.00.008
Количество на модель
1
№
12
Название детали
КОЛЬЦО
Заводской номер
В-58
Количество на модель
1
№
13
Название детали
Подшипник
Заводской номер
502207
Количество на модель
12
№
14
Название детали
Кольцо стопорное
Заводской номер
18.31.03.031
Количество на модель
16
№
15
Название детали
КОЛЬЦО
Заводской номер
240-245-36-1-3
Количество на модель
2
№
16
Название детали
Кольцо стопорное
Заводской номер
ЭО-3322Б.68.00.005
Количество на модель
8
№
17
Название детали
Шестерня солнечная
Заводской номер
ЕК-14.07.00.007
Количество на модель
1
№
18
Название детали
Крышка
Заводской номер
ЕК-14.07.00.013
Количество на модель
1
№
19
Название детали
КОЛЬЦО
Заводской номер
125-130-36-1-3
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
М12-8gх35.58.019
Количество на модель
4
№
21
Название детали
Шайба ГОСТ 6402-70
Заводской номер
12.65Г.019
Количество на модель
4
№
22
Название детали
Насосы и гидромоторы нерегулируемые
Заводской номер
310.3.56
Количество на модель
1
№
23
Название детали
Гидромотор
Заводской номер
410.56-09.02
Количество на модель
1
№
23
Название детали
Проушина
Заводской номер
ЕК-14.07.00.016
Количество на модель
2
№
24
Название детали
Пробка
Заводской номер
ЭО-3323.20.30.049
Количество на модель
2
№
25
Название детали
Опорная шайба
Заводской номер
ЕК-14.07.00.011
Количество на модель
1
№
26
Название детали
Болт
Заводской номер
М10-8gх25.58.019
Количество на модель
12
№
27
Название детали
Шайба ГОСТ 6402-70
Заводской номер
10.65Г.019
Количество на модель
12
№
28
Название детали
Сателлит
Заводской номер
ЕК-14.07.00.009
Количество на модель
4
№
29
Название детали
Водило первой ступени
Заводской номер
ЕК-14.07.00.004
Количество на модель
1
№
30
Название детали
Пробка
Заводской номер
18.31.06.005
Количество на модель
2
№
31
Название детали
Сателлит
Заводской номер
ЕК-14.07.00.010
Количество на модель
4
№
32
Название детали
корпус
Заводской номер
312-04-07.00.019
Количество на модель
1
№
33
Название детали
Масленка
Заводской номер
1.3.Ц6Хр
Количество на модель
1
№
34
Название детали
Планка
Заводской номер
312-04-07.00.018
Количество на модель
8
№
35
Название детали
Болт
Заводской номер
М16-8gх40.58.019
Количество на модель
14
№
36
Название детали
Болт
Заводской номер
312-04-07.00.016
Количество на модель
2
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал- шестерня | ЕК-14.07.00.006-01 | 1 | 1 | 1 | |||
| 2 | Кольцо уплотнительное | ЕК-14.07.00.015 | 1 | 1 | 2 | |||
| 3 | Подшипник | 3520 | 1 | 1 | 3 | |||
| 4 | КОЛЬЦО | В-125 | 1 | 1 | 4 | |||
| 5 | Манжета | 1.2-100х125-2 | 2 | 2 | 5 | |||
| 6 | Подшипник | 3518 | 1 | 1 | 6 | |||
| 7 | корпус | 312-04-07.00.200 | 1 | 1 | 7 | |||
| 8 | КОЛЬЦО | ЕК-14.07.00.017 | 1 | 1 | 8 | |||
| 9 | Водило второй ступени | ЕК-14.07.00.005 | 1 | 1 | 9 | |||
| 10 | КОЛЬЦО | В-80 | 1 | 1 | 10 | |||
| 11 | КОЛЬЦО | КС-3372.28.414 | 4 | 4 | 11 | |||
| 12 | Шестерня солнечная | ЕК-14.07.00.008 | 1 | 1 | 12 | |||
| 13 | КОЛЬЦО | В-58 | 1 | 1 | 13 | |||
| 14 | Подшипник | 502207 | 12 | 12 | 14 | |||
| 15 | Кольцо стопорное | 18.31.03.031 | 16 | 16 | 15 | |||
| 16 | КОЛЬЦО | 240-245-36-1-3 | 2 | 2 | 16 | |||
| 17 | Кольцо стопорное | ЭО-3322Б.68.00.005 | 8 | 8 | 17 | |||
| 18 | Шестерня солнечная | ЕК-14.07.00.007 | 1 | 1 | 18 | |||
| 19 | Крышка | ЕК-14.07.00.013 | 1 | 1 | 19 | |||
| 20 | КОЛЬЦО | 125-130-36-1-3 | 1 | 1 | 20 | |||
| 21 | Болт | М12-8gх35.58.019 | 4 | 4 | 21 | |||
| 22 | Шайба ГОСТ 6402-70 | 12.65Г.019 | 4 | 4 | 22 | |||
| 23 | Насосы и гидромоторы нерегулируемые | 310.3.56 | 1 | 1 | 23 | |||
| 23 | Гидромотор | 410.56-09.02 | 1 | 1 | 23 | |||
| 24 | Проушина | ЕК-14.07.00.016 | 2 | 2 | 24 | |||
| 25 | Пробка | ЭО-3323.20.30.049 | 2 | 2 | 25 | |||
| 26 | Опорная шайба | ЕК-14.07.00.011 | 1 | 1 | 26 | |||
| 27 | Болт | М10-8gх25.58.019 | 12 | 12 | 27 | |||
| 28 | Шайба ГОСТ 6402-70 | 10.65Г.019 | 12 | 12 | 28 | |||
| 29 | Сателлит | ЕК-14.07.00.009 | 4 | 4 | 29 | |||
| 30 | Водило первой ступени | ЕК-14.07.00.004 | 1 | 1 | 30 | |||
| 31 | Пробка | 18.31.06.005 | 2 | 2 | 31 | |||
| 32 | Сателлит | ЕК-14.07.00.010 | 4 | 4 | 32 | |||
| 33 | корпус | 312-04-07.00.019 | 1 | 1 | 33 | |||
| 34 | Масленка | 1.3.Ц6Хр | 1 | 1 | 34 | |||
| 35 | Планка | 312-04-07.00.018 | 8 | 8 | 35 | |||
| 36 | Болт | М16-8gх40.58.019 | 14 | 14 | 36 | |||
| 37 | Болт | 312-04-07.00.016 | 2 | 2 | 37 |
