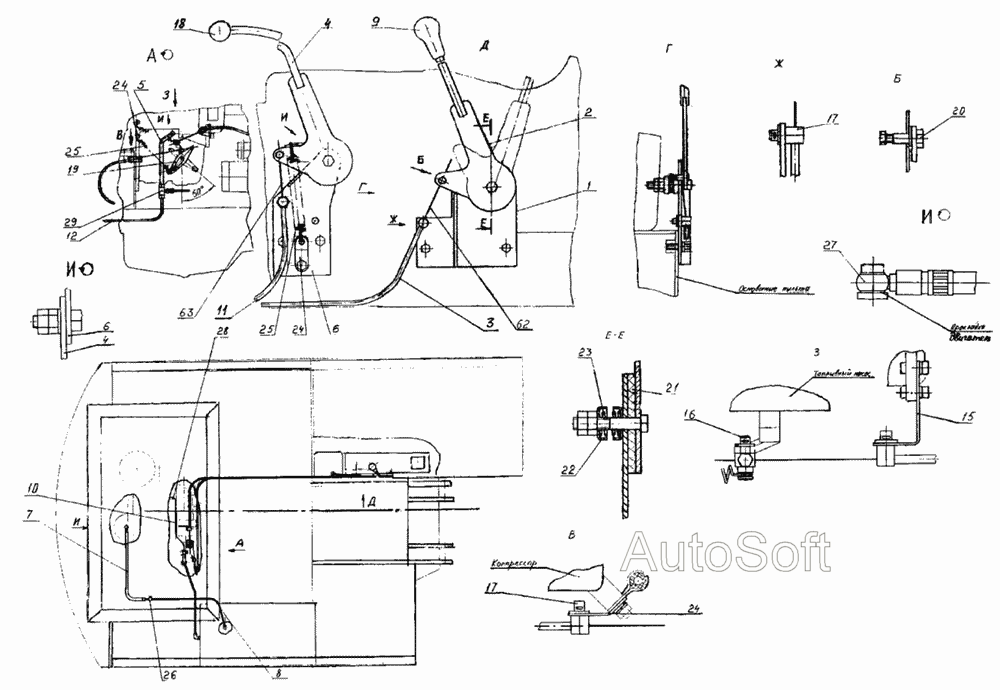

Управление двигателем-
100%
Название детали
Кронштейн
Заводской номер
312-04-03.50.310
Количество на модель
1
№
1
Название детали
Рычаг
Заводской номер
312-04-03.50.320
Количество на модель
1
№
2
Название детали
Обложка
Заводской номер
312-04-03.50.330
Количество на модель
1
№
3
Название детали
Рычаг
Заводской номер
312-04-03.50.340
Количество на модель
1
№
4
Название детали
Шланг
Заводской номер
312-04-03.51.080
Количество на модель
1
№
5
Название детали
Кронштейн
Заводской номер
312-04-03.50.360
Количество на модель
1
№
6
Название детали
Рукав
Заводской номер
13.03.02.030
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
13.03.02.050
Количество на модель
1
№
8
Название детали
Ручка
Заводской номер
13.80.04.670
Количество на модель
1
№
9
Название детали
Трубопровод
Заводской номер
312-04-03.51.090
Количество на модель
1
№
10
Название детали
Обложка
Заводской номер
13.03.02.020
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
314-02-03.02.080
Количество на модель
1
№
12
Название детали
Кронштейн
Заводской номер
314-02-03.02.001
Количество на модель
1
№
15
Название детали
Палец
Заводской номер
312-04-03.50.302
Количество на модель
1
№
16
Название детали
Упор
Заводской номер
13.03.02.008
Количество на модель
4
№
17
Название детали
Головка
Заводской номер
312-20-02.21.006
Количество на модель
1
№
18
Название детали
Рычаг
Заводской номер
ЭО-3323.04.02.001
Количество на модель
1
№
19
Название детали
Палец
Заводской номер
ЭО-3322А.02.03.005
Количество на модель
3
№
20
Название детали
Диск фрикционный
Заводской номер
Э302-1-2200-03
Количество на модель
1
№
21
Название детали
Чашка
Заводской номер
ЭО-3323.04.02.002
Количество на модель
2
№
22
Название детали
Пружина
Заводской номер
ЭО-3322А.02.06.003
Количество на модель
1
№
23
Название детали
Скоба
Заводской номер
ЭО-3323.04.02.004
Количество на модель
4
№
24
Название детали
Возвратная пружина
Заводской номер
Э302-1-2200-04
Количество на модель
3
№
25
Название детали
Скоба
Заводской номер
Э302-1-2200-06
Количество на модель
1
№
26
Название детали
Штуцер
Заводской номер
13.03.02.009
Количество на модель
2
№
27
Название детали
Штуцер
Заводской номер
ЭО-3323.01.90.009
Количество на модель
2
№
28
Название детали
Штуцер
Заводской номер
312-04-03.51.017
Количество на модель
1
№
29
Название детали
Проволока Б- , ГОСТ (L=мм)
Заводской номер
[Проволока Б-2-1,6 ГОСТ9398-75 (L=2830мм)]
Количество на модель
1
№
62
Название детали
Проволока Б- , ГОСТ (L=мм)
Заводской номер
[Проволока Б-2-1,6 ГОСТ9398-75 (L=2000мм)]
Количество на модель
1
№
63
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 312-04-03.50.310 | 1 | 1 | 1 | |||
| 2 | Рычаг | 312-04-03.50.320 | 1 | 1 | 2 | |||
| 3 | Обложка | 312-04-03.50.330 | 1 | 1 | 3 | |||
| 4 | Рычаг | 312-04-03.50.340 | 1 | 1 | 4 | |||
| 5 | Шланг | 312-04-03.51.080 | 1 | 1 | 5 | |||
| 6 | Кронштейн | 312-04-03.50.360 | 1 | 1 | 6 | |||
| 7 | Рукав | 13.03.02.030 | 1 | 1 | 7 | |||
| 8 | Трубопровод | 13.03.02.050 | 1 | 1 | 8 | |||
| 9 | Ручка | 13.80.04.670 | 1 | 1 | 9 | |||
| 10 | Трубопровод | 312-04-03.51.090 | 1 | 1 | 10 | |||
| 11 | Обложка | 13.03.02.020 | 1 | 1 | 11 | |||
| 12 | Трубопровод | 314-02-03.02.080 | 1 | 1 | 12 | |||
| 15 | Кронштейн | 314-02-03.02.001 | 1 | 1 | 15 | |||
| 16 | Палец | 312-04-03.50.302 | 1 | 1 | 16 | |||
| 17 | Упор | 13.03.02.008 | 4 | 4 | 17 | |||
| 18 | Головка | 312-20-02.21.006 | 1 | 1 | 18 | |||
| 19 | Рычаг | ЭО-3323.04.02.001 | 1 | 1 | 19 | |||
| 20 | Палец | ЭО-3322А.02.03.005 | 3 | 3 | 20 | |||
| 21 | Диск фрикционный | Э302-1-2200-03 | 1 | 1 | 21 | |||
| 22 | Чашка | ЭО-3323.04.02.002 | 2 | 2 | 22 | |||
| 23 | Пружина | ЭО-3322А.02.06.003 | 1 | 1 | 23 | |||
| 24 | Скоба | ЭО-3323.04.02.004 | 4 | 4 | 24 | |||
| 25 | Возвратная пружина | Э302-1-2200-04 | 3 | 3 | 25 | |||
| 26 | Скоба | Э302-1-2200-06 | 1 | 1 | 26 | |||
| 27 | Штуцер | 13.03.02.009 | 2 | 2 | 27 | |||
| 28 | Штуцер | ЭО-3323.01.90.009 | 2 | 2 | 28 | |||
| 29 | Штуцер | 312-04-03.51.017 | 1 | 1 | 29 | |||
| 62 | Проволока Б- , ГОСТ (L=мм) | [Проволока Б-2-1,6 ГОСТ9398-75 (L=2830мм)] | 1 | 1 | 62 | |||
| 63 | Проволока Б- , ГОСТ (L=мм) | [Проволока Б-2-1,6 ГОСТ9398-75 (L=2000мм)] | 1 | 1 | 63 |
