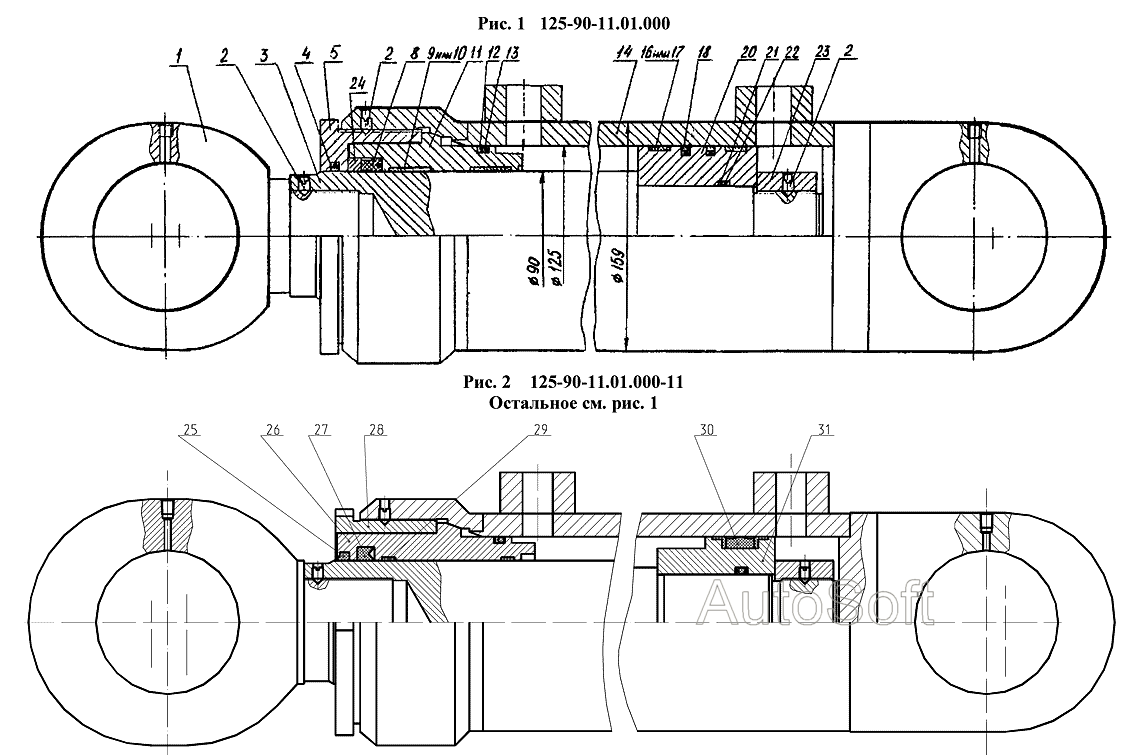

Гидроцилиндр рукояти (хх)- , - -
100%
Название детали
Проушина
Заводской номер
31.64.00.901
Количество на модель
1
№
1
Название детали
Проушина
Заводской номер
34.64.01.940
Количество на модель
1
№
1
Название детали
Винт
Заводской номер
1476.ВМ8-8gх12
Количество на модель
3
№
2
Название детали
Шток
Заводской номер
125-90-11.01.005
Количество на модель
1
№
3
Название детали
Грязесъемник
Заводской номер
Е52-090-1
Количество на модель
1
№
4
Название детали
Грязесъемник
Заводской номер
ГСВ-90
Количество на модель
1
№
4
Название детали
КОЛЬЦО
Заводской номер
01-090
Количество на модель
1
№
4
Название детали
Шнур (D=, L=мм, материал: резина- IRP- A TU- )
Заводской номер
[Шнур (D=4,6, L=325мм, материал: резина 7-ИРП-1078А ТУ38005.204-84)]
Количество на модель
1
№
4
Название детали
Внешняя гайка
Заводской номер
318-00-21.92.002
Количество на модель
1
№
5
Название детали
Манжета
Заводской номер
Е32-090-4
Количество на модель
1
№
8
Название детали
КОЛЬЦО
Заводской номер
Е22-090-30-30
Количество на модель
2
№
9
Название детали
Опорно- направляющее кольцо КОВ
Заводской номер
00.00.12.090
Количество на модель
2
№
10
Название детали
Букса
Заводской номер
318-00-21.92.004
Количество на модель
1
№
11
Название детали
Кольцо защитное
Заводской номер
34.64.00.913
Количество на модель
1
№
12
Название детали
КОЛЬЦО
Заводской номер
9833.115-125-58-2-3
Количество на модель
1
№
13
Название детали
Цилиндр
Заводской номер
125-90-11.01.200
Количество на модель
1
№
14
Название детали
Цилиндр
Заводской номер
125-90-11.01.100
Количество на модель
1
№
14
Название детали
КОЛЬЦО
Заводской номер
Е21-125-15-30
Количество на модель
2
№
16
Название детали
Опорно- направляющее кольцо
Заводской номер
00.00.11.125
Количество на модель
2
№
17
Название детали
Уплотнение поршня
Заводской номер
02-125
Количество на модель
2
№
18
Название детали
Уплотнение
Заводской номер
Е13М-125-5
Количество на модель
2
№
18
Название детали
Поршень
Заводской номер
ЭО-3323А.71.82.006-01
Количество на модель
1
№
20
Название детали
Кольцо защитное
Заводской номер
ЭО-3323А.71.82.012
Количество на модель
2
№
21
Название детали
КОЛЬЦО
Заводской номер
9833.070-080-58-2-3
Количество на модель
1
№
22
Название детали
Орех
Заводской номер
ЭО-3323А.71.82.020
Количество на модель
1
№
23
Название детали
КОЛЬЦО
Заводской номер
34.64.00.903-01
Количество на модель
1
№
24
Название детали
Грязесъемник
Заводской номер
PW90
Количество на модель
1
№
25
Название детали
Букса
Заводской номер
318-00-21.92.004-11
Количество на модель
1
№
26
Название детали
Уплотнение штока
Заводской номер
TS 90 110 11.5/LA
Количество на модель
1
№
27
Название детали
Внешняя гайка
Заводской номер
318-00-21.92.002-11
Количество на модель
1
№
28
Название детали
Направляющая штока
Заводской номер
1/GT 90х95-9,7/102
Количество на модель
2
№
29
Название детали
Уплотнение поршня
Заводской номер
DPS 125 108
Количество на модель
1
№
30
Название детали
Поршень
Заводской номер
ЭО-3323А.71.82.006-11
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Проушина | 31.64.00.901 | 1 | 1 | 1 | |||
| 1 | Проушина | 34.64.01.940 | 1 | 1 | 1 | |||
| 2 | Винт | 1476.ВМ8-8gх12 | 3 | 3 | 2 | |||
| 3 | Шток | 125-90-11.01.005 | 1 | 1 | 3 | |||
| 4 | Грязесъемник | Е52-090-1 | 1 | 1 | 4 | |||
| 4 | Грязесъемник | ГСВ-90 | 1 | 1 | 4 | |||
| 4 | КОЛЬЦО | 01-090 | 1 | 1 | 4 | |||
| 4 | Шнур (D=, L=мм, материал: резина- IRP- A TU- ) | [Шнур (D=4,6, L=325мм, материал: резина 7-ИРП-1078А ТУ38005.204-84)] | 1 | 1 | 4 | |||
| 5 | Внешняя гайка | 318-00-21.92.002 | 1 | 1 | 5 | |||
| 8 | Манжета | Е32-090-4 | 1 | 1 | 8 | |||
| 9 | КОЛЬЦО | Е22-090-30-30 | 2 | 2 | 9 | |||
| 10 | Опорно- направляющее кольцо КОВ | 00.00.12.090 | 2 | 2 | 10 | |||
| 11 | Букса | 318-00-21.92.004 | 1 | 1 | 11 | |||
| 12 | Кольцо защитное | 34.64.00.913 | 1 | 1 | 12 | |||
| 13 | КОЛЬЦО | 9833.115-125-58-2-3 | 1 | 1 | 13 | |||
| 14 | Цилиндр | 125-90-11.01.200 | 1 | 1 | 14 | |||
| 14 | Цилиндр | 125-90-11.01.100 | 1 | 1 | 14 | |||
| 16 | КОЛЬЦО | Е21-125-15-30 | 2 | 2 | 16 | |||
| 17 | Опорно- направляющее кольцо | 00.00.11.125 | 2 | 2 | 17 | |||
| 18 | Уплотнение поршня | 02-125 | 2 | 2 | 18 | |||
| 18 | Уплотнение | Е13М-125-5 | 2 | 2 | 18 | |||
| 20 | Поршень | ЭО-3323А.71.82.006-01 | 1 | 1 | 20 | |||
| 21 | Кольцо защитное | ЭО-3323А.71.82.012 | 2 | 2 | 21 | |||
| 22 | КОЛЬЦО | 9833.070-080-58-2-3 | 1 | 1 | 22 | |||
| 23 | Орех | ЭО-3323А.71.82.020 | 1 | 1 | 23 | |||
| 24 | КОЛЬЦО | 34.64.00.903-01 | 1 | 1 | 24 | |||
| 25 | Грязесъемник | PW90 | 1 | 1 | 25 | |||
| 26 | Букса | 318-00-21.92.004-11 | 1 | 1 | 26 | |||
| 27 | Уплотнение штока | TS 90 110 11.5/LA | 1 | 1 | 27 | |||
| 28 | Внешняя гайка | 318-00-21.92.002-11 | 1 | 1 | 28 | |||
| 29 | Направляющая штока | 1/GT 90х95-9,7/102 | 2 | 2 | 29 | |||
| 30 | Уплотнение поршня | DPS 125 108 | 1 | 1 | 30 | |||
| 31 | Поршень | ЭО-3323А.71.82.006-11 | 1 | 1 | 31 |
