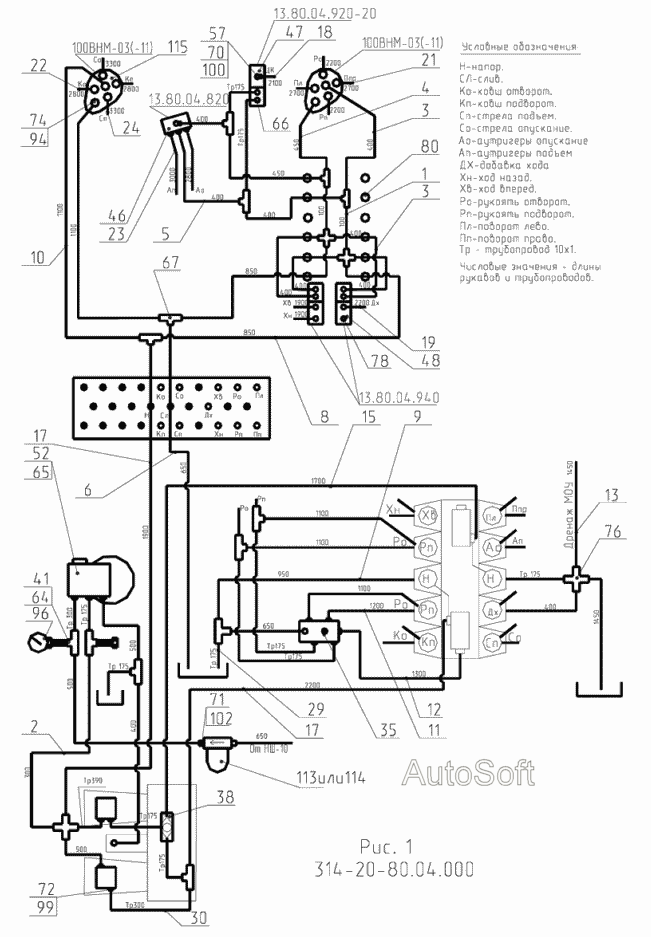

Гидроуправление на поворотной платформе- , - -
100%
Название детали
Рукав (L=мм)
Заводской номер
ЭО-3323А.07.31.030
Количество на модель
2
№
1
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.050
Количество на модель
1
№
2
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.070
Количество на модель
10
№
3
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.080
Количество на модель
2
№
4
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.090
Количество на модель
3
№
5
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.110
Количество на модель
3
№
6
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.125-10
Количество на модель
2
№
8
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.130-10
Количество на модель
2
№
9
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.150
Количество на модель
5
№
10
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.160
Количество на модель
1
№
11
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.170
Количество на модель
1
№
12
Название детали
Рукав (L= мм)
Заводской номер
ЭО-3323А.07.31.180
Количество на модель
2
№
13
Название детали
Рукав (L=мм)
Заводской номер
ЭО-3323А.07.31.185
Количество на модель
1
№
14
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.190
Количество на модель
1
№
15
Название детали
Рукав (L=мм)
Заводской номер
ЭО-3323А.07.31.190-10
Количество на модель
1
№
16
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.200
Количество на модель
3
№
17
Название детали
Рукав (L= мм)
Заводской номер
ЭО-3323А.07.31.210
Количество на модель
1
№
18
Название детали
Рукав L=2200 мм
Заводской номер
ЭО-3323А.07.31.220
Количество на модель
4
№
19
Название детали
Рукав (L=мм)
Заводской номер
ЭО-3323А.07.31.225
Количество на модель
2
№
20
Название детали
Рукав (L=мм)
Заводской номер
ЭО-3323А.07.31.240
Количество на модель
2
№
21
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.240-10
Количество на модель
3
№
22
Название детали
Рукав (L=мм)
Заводской номер
ЭО-3323А.07.31.260
Количество на модель
1
№
23
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.270-10
Количество на модель
2
№
24
Название детали
Трубопровод
Заводской номер
ЭО-3323А.07.21.360
Количество на модель
10
№
29
Название детали
Трубопровод L= мм
Заводской номер
ЭО-3323А.07.21.370
Количество на модель
2
№
30
Название детали
Трубопровод (L=мм)
Заводской номер
ЭО-3323А.07.21.380
Количество на модель
1
№
32
Название детали
Гидрораспределитель
Заводской номер
ЭО-3323А.07.21.010
Количество на модель
1
№
35
Название детали
Клапан «ИЛИ»
Заводской номер
ЭО-3323А.07.15.020
Количество на модель
1
№
38
Название детали
Включатель манометра
Заводской номер
ЭО-3322А.23.02.260
Количество на модель
3
№
41
Название детали
Блок управления
Заводской номер
13.80.04.820
Количество на модель
1
№
46
Название детали
Блок управления
Заводской номер
13.80.04.920-20
Количество на модель
1
№
47
Название детали
Блок управления
Заводской номер
13.80.04.940
Количество на модель
2
№
48
Название детали
Пневмогидроаккумулятор с гидроклапанами
Заводской номер
64002.10.000
Количество на модель
1
№
52
Название детали
Переходник
Заводской номер
005-04-80.04.020
Количество на модель
2
№
55
Название детали
Переходник
Заводской номер
005-04-80.04.040
Количество на модель
2
№
56
Название детали
Переходник
Заводской номер
016-00-80.04.010
Количество на модель
2
№
57
Название детали
Кронштейн
Заводской номер
314-20-80.04.001
Количество на модель
1
№
58
Название детали
Тройник
Заводской номер
ЭО-3322А.23.03.006
Количество на модель
3
№
64
Название детали
Хомут
Заводской номер
ЭО-3322А.23.03.008
Количество на модель
2
№
65
Название детали
Штуцер
Заводской номер
ЭО-3322А.24.00.005
Количество на модель
6
№
66
Название детали
Тройник
Заводской номер
ЭО-3322А.24.01.004
Количество на модель
11
№
67
Название детали
Штуцер
Заводской номер
ЭО-3322А.24.01.005
Количество на модель
1
№
68
Название детали
Болт
Заводской номер
005-04-80.04.002
Количество на модель
2
№
69
Название детали
Болт
Заводской номер
016-00-80.04.001
Количество на модель
2
№
70
Название детали
Штуцер
Заводской номер
308-02-80.04.002
Количество на модель
2
№
71
Название детали
Штуцер
Заводской номер
ЭО-3322Б.11.07.015
Количество на модель
2
№
72
Название детали
Орех
Заводской номер
ЭО-3322А.24.01.008
Количество на модель
1
№
73
Название детали
Штуцер
Заводской номер
520.20.20.025
Количество на модель
19
№
74
Название детали
Крестовина
Заводской номер
ЭО-3323А.07.21.003
Количество на модель
4
№
76
Название детали
Штуцер
Заводской номер
ЭО-3322Д.23.03.009
Количество на модель
3
№
77
Название детали
Орех
Заводской номер
ЭО-3323.01.90.133
Количество на модель
1
№
78
Название детали
Втулка предохранительная
Заводской номер
Э302-1-1200-40
Количество на модель
8
№
80
Название детали
Планка
Заводской номер
18.15.01.001
Количество на модель
1
№
82
Название детали
КОЛЬЦО
Заводской номер
9833.012-016-25-2-3
Количество на модель
19
№
94
Название детали
Манометр МТП- МПа- D60мм ТУ- -
Заводской номер
[Манометр МТП-3-10 МПа-1,5 D60мм ТУ25-7310.0045-87]
Количество на модель
1
№
96
Название детали
Манометр МТП- МПа- D60мм ТУ- -
Заводской номер
[Манометр МТП-3-16 МПа-1,5 D60мм ТУ25-7310.0045-87]
Количество на модель
1
№
97
Название детали
прокладка
Заводской номер
23358.12М3
Количество на модель
2
№
99
Название детали
прокладка
Заводской номер
23358.14М3
Количество на модель
4
№
100
Название детали
прокладка
Заводской номер
23358.20М3
Количество на модель
8
№
101
Название детали
прокладка
Заводской номер
23358.22М3
Количество на модель
2
№
102
Название детали
Фильтр напорный
Заводской номер
MDM101CD1CB300X
Количество на модель
1
№
113
Название детали
Фильтр напорный
Заводской номер
APM37
Количество на модель
1
№
114
Название детали
Блок управления
Заводской номер
100ВНМ-11
Количество на модель
2
№
115
Название детали
Блок управления
Заводской номер
13.80.04.500
Количество на модель
2
№
115
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав (L=мм) | ЭО-3323А.07.31.030 | 2 | 2 | 1 | |||
| 2 | РУКА L= мм | ЭО-3323А.07.31.050 | 1 | 1 | 2 | |||
| 3 | РУКА L= мм | ЭО-3323А.07.31.070 | 10 | 10 | 3 | |||
| 4 | РУКА L= мм | ЭО-3323А.07.31.080 | 2 | 2 | 4 | |||
| 5 | РУКА L= мм | ЭО-3323А.07.31.090 | 3 | 3 | 5 | |||
| 6 | РУКА L= мм | ЭО-3323А.07.31.110 | 3 | 3 | 6 | |||
| 8 | РУКА L= мм | ЭО-3323А.07.31.125-10 | 2 | 2 | 8 | |||
| 9 | РУКА L= мм | ЭО-3323А.07.31.130-10 | 2 | 2 | 9 | |||
| 10 | РУКА L= мм | ЭО-3323А.07.31.150 | 5 | 5 | 10 | |||
| 11 | РУКА L= мм | ЭО-3323А.07.31.160 | 1 | 1 | 11 | |||
| 12 | РУКА L= мм | ЭО-3323А.07.31.170 | 1 | 1 | 12 | |||
| 13 | Рукав (L= мм) | ЭО-3323А.07.31.180 | 2 | 2 | 13 | |||
| 14 | Рукав (L=мм) | ЭО-3323А.07.31.185 | 1 | 1 | 14 | |||
| 15 | РУКА L= мм | ЭО-3323А.07.31.190 | 1 | 1 | 15 | |||
| 16 | Рукав (L=мм) | ЭО-3323А.07.31.190-10 | 1 | 1 | 16 | |||
| 17 | РУКА L= мм | ЭО-3323А.07.31.200 | 3 | 3 | 17 | |||
| 18 | Рукав (L= мм) | ЭО-3323А.07.31.210 | 1 | 1 | 18 | |||
| 19 | Рукав L=2200 мм | ЭО-3323А.07.31.220 | 4 | 4 | 19 | |||
| 20 | Рукав (L=мм) | ЭО-3323А.07.31.225 | 2 | 2 | 20 | |||
| 21 | Рукав (L=мм) | ЭО-3323А.07.31.240 | 2 | 2 | 21 | |||
| 22 | РУКА L= мм | ЭО-3323А.07.31.240-10 | 3 | 3 | 22 | |||
| 23 | Рукав (L=мм) | ЭО-3323А.07.31.260 | 1 | 1 | 23 | |||
| 24 | РУКА L= мм | ЭО-3323А.07.31.270-10 | 2 | 2 | 24 | |||
| 29 | Трубопровод | ЭО-3323А.07.21.360 | 10 | 10 | 29 | |||
| 30 | Трубопровод L= мм | ЭО-3323А.07.21.370 | 2 | 2 | 30 | |||
| 32 | Трубопровод (L=мм) | ЭО-3323А.07.21.380 | 1 | 1 | 32 | |||
| 35 | Гидрораспределитель | ЭО-3323А.07.21.010 | 1 | 1 | 35 | |||
| 38 | Клапан «ИЛИ» | ЭО-3323А.07.15.020 | 1 | 1 | 38 | |||
| 41 | Включатель манометра | ЭО-3322А.23.02.260 | 3 | 3 | 41 | |||
| 46 | Блок управления | 13.80.04.820 | 1 | 1 | 46 | |||
| 47 | Блок управления | 13.80.04.920-20 | 1 | 1 | 47 | |||
| 48 | Блок управления | 13.80.04.940 | 2 | 2 | 48 | |||
| 52 | Пневмогидроаккумулятор с гидроклапанами | 64002.10.000 | 1 | 1 | 52 | |||
| 55 | Переходник | 005-04-80.04.020 | 2 | 2 | 55 | |||
| 56 | Переходник | 005-04-80.04.040 | 2 | 2 | 56 | |||
| 57 | Переходник | 016-00-80.04.010 | 2 | 2 | 57 | |||
| 58 | Кронштейн | 314-20-80.04.001 | 1 | 1 | 58 | |||
| 64 | Тройник | ЭО-3322А.23.03.006 | 3 | 3 | 64 | |||
| 65 | Хомут | ЭО-3322А.23.03.008 | 2 | 2 | 65 | |||
| 66 | Штуцер | ЭО-3322А.24.00.005 | 6 | 6 | 66 | |||
| 67 | Тройник | ЭО-3322А.24.01.004 | 11 | 11 | 67 | |||
| 68 | Штуцер | ЭО-3322А.24.01.005 | 1 | 1 | 68 | |||
| 69 | Болт | 005-04-80.04.002 | 2 | 2 | 69 | |||
| 70 | Болт | 016-00-80.04.001 | 2 | 2 | 70 | |||
| 71 | Штуцер | 308-02-80.04.002 | 2 | 2 | 71 | |||
| 72 | Штуцер | ЭО-3322Б.11.07.015 | 2 | 2 | 72 | |||
| 73 | Орех | ЭО-3322А.24.01.008 | 1 | 1 | 73 | |||
| 74 | Штуцер | 520.20.20.025 | 19 | 19 | 74 | |||
| 76 | Крестовина | ЭО-3323А.07.21.003 | 4 | 4 | 76 | |||
| 77 | Штуцер | ЭО-3322Д.23.03.009 | 3 | 3 | 77 | |||
| 78 | Орех | ЭО-3323.01.90.133 | 1 | 1 | 78 | |||
| 80 | Втулка предохранительная | Э302-1-1200-40 | 8 | 8 | 80 | |||
| 82 | Планка | 18.15.01.001 | 1 | 1 | 82 | |||
| 94 | КОЛЬЦО | 9833.012-016-25-2-3 | 19 | 19 | 94 | |||
| 96 | Манометр МТП- МПа- D60мм ТУ- - | [Манометр МТП-3-10 МПа-1,5 D60мм ТУ25-7310.0045-87] | 1 | 1 | 96 | |||
| 97 | Манометр МТП- МПа- D60мм ТУ- - | [Манометр МТП-3-16 МПа-1,5 D60мм ТУ25-7310.0045-87] | 1 | 1 | 97 | |||
| 99 | прокладка | 23358.12М3 | 2 | 2 | 99 | |||
| 100 | прокладка | 23358.14М3 | 4 | 4 | 100 | |||
| 101 | прокладка | 23358.20М3 | 8 | 8 | 101 | |||
| 102 | прокладка | 23358.22М3 | 2 | 2 | 102 | |||
| 113 | Фильтр напорный | MDM101CD1CB300X | 1 | 1 | 113 | |||
| 114 | Фильтр напорный | APM37 | 1 | 1 | 114 | |||
| 115 | Блок управления | 100ВНМ-11 | 2 | 2 | 115 | |||
| 115 | Блок управления | 13.80.04.500 | 2 | 2 | 115 |
