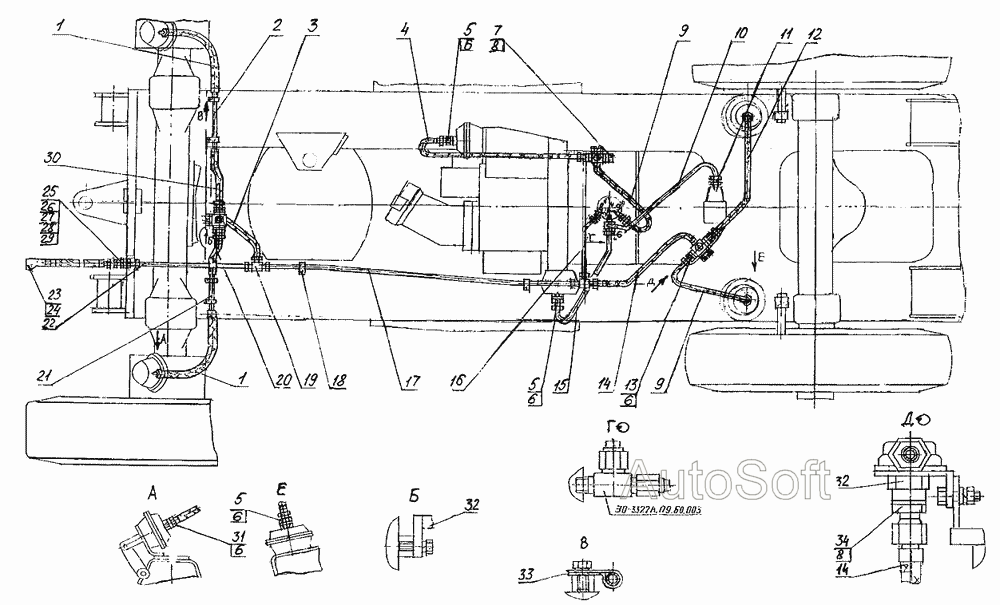

Пневмоуправление на ходовой раме-
100%
Название детали
Шланг
Заводской номер
ЭО-3323.20.91.180
Количество на модель
2
№
1
Название детали
Труба
Заводской номер
312-04-82.70.001-10
Количество на модель
1
№
2
Название детали
Шланг
Заводской номер
314-02-82.00.120-10
Количество на модель
1
№
3
Название детали
Шланг
Заводской номер
314-02-82.00.130
Количество на модель
1
№
4
Название детали
Штуцер
Заводской номер
ЭО-3323.20.91.005
Количество на модель
4
№
5
Название детали
прокладка
Заводской номер
23358.16М3
Количество на модель
6
№
6
Название детали
Заглушка
Заводской номер
ЭО-3323А.71.60.001
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
23358.22М3
Количество на модель
9
№
8
Название детали
Шланг
Заводской номер
312-04-82.70.050
Количество на модель
2
№
9
Название детали
Трубопровод
Заводской номер
ЭО-3323.20.91.030
Количество на модель
1
№
10
Название детали
Штуцер
Заводской номер
ЭО-3322А.23.03.004
Количество на модель
1
№
11
Название детали
Шланг
Заводской номер
312-04-82.70.050-30
Количество на модель
1
№
12
Название детали
Штуцер
Заводской номер
312-04-82.10.001
Количество на модель
5
№
13
Название детали
Шланг
Заводской номер
314-02-82.00.120
Количество на модель
1
№
14
Название детали
Трубопровод
Заводской номер
ЭО-3323.20.91.010
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
314-02-82.00.040
Количество на модель
1
№
16
Название детали
Трубопровод
Заводской номер
314-02-82.00.030
Количество на модель
1
№
17
Название детали
Хомут
Заводской номер
ЭО-3322В.47.20.002
Количество на модель
2
№
18
Название детали
Тройник
Заводской номер
ЭО-3322В.20.01.001
Количество на модель
2
№
19
Название детали
Шланг
Заводской номер
312-04-82.70.060
Количество на модель
1
№
20
Название детали
Труба
Заводской номер
312-04-82.70.001
Количество на модель
1
№
21
Название детали
Трубопровод
Заводской номер
314-02-82.00.020
Количество на модель
1
№
22
Название детали
Шланг для прицепа
Заводской номер
312-04-82.50.020-10
Количество на модель
1
№
23
Название детали
Хомутик
Заводской номер
Э302-1-1600-14
Количество на модель
4
№
24
Название детали
Планка
Заводской номер
312-04-82.10.002
Количество на модель
1
№
25
Название детали
Заглушка
Заводской номер
ЭО-3322А.09.60.004
Количество на модель
1
№
26
Название детали
Орех
Заводской номер
ЭО-3322Д.23.03.003
Количество на модель
1
№
27
Название детали
Штуцер
Заводской номер
ЭО-3322А.24.01.007
Количество на модель
1
№
28
Название детали
Гаечный ключ
Заводской номер
Э302-1-1233-01
Количество на модель
1
№
29
Название детали
Шланг
Заводской номер
312-04-82.70.060-10
Количество на модель
1
№
30
Название детали
Штуцер
Заводской номер
ЭО-3323.20.91.008
Количество на модель
2
№
31
Название детали
Клапан быстрого оттормаживания
Заводской номер
100-3518110
Количество на модель
3
№
32
Название детали
Скоба
Заводской номер
Э302-1-2200-06
Количество на модель
4
№
33
Название детали
Штуцер
Заводской номер
ЭО-3322А.66.01.005
Количество на модель
3
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шланг | ЭО-3323.20.91.180 | 2 | 2 | 1 | |||
| 2 | Труба | 312-04-82.70.001-10 | 1 | 1 | 2 | |||
| 3 | Шланг | 314-02-82.00.120-10 | 1 | 1 | 3 | |||
| 4 | Шланг | 314-02-82.00.130 | 1 | 1 | 4 | |||
| 5 | Штуцер | ЭО-3323.20.91.005 | 4 | 4 | 5 | |||
| 6 | прокладка | 23358.16М3 | 6 | 6 | 6 | |||
| 7 | Заглушка | ЭО-3323А.71.60.001 | 1 | 1 | 7 | |||
| 8 | прокладка | 23358.22М3 | 9 | 9 | 8 | |||
| 9 | Шланг | 312-04-82.70.050 | 2 | 2 | 9 | |||
| 10 | Трубопровод | ЭО-3323.20.91.030 | 1 | 1 | 10 | |||
| 11 | Штуцер | ЭО-3322А.23.03.004 | 1 | 1 | 11 | |||
| 12 | Шланг | 312-04-82.70.050-30 | 1 | 1 | 12 | |||
| 13 | Штуцер | 312-04-82.10.001 | 5 | 5 | 13 | |||
| 14 | Шланг | 314-02-82.00.120 | 1 | 1 | 14 | |||
| 15 | Трубопровод | ЭО-3323.20.91.010 | 1 | 1 | 15 | |||
| 16 | Трубопровод | 314-02-82.00.040 | 1 | 1 | 16 | |||
| 17 | Трубопровод | 314-02-82.00.030 | 1 | 1 | 17 | |||
| 18 | Хомут | ЭО-3322В.47.20.002 | 2 | 2 | 18 | |||
| 19 | Тройник | ЭО-3322В.20.01.001 | 2 | 2 | 19 | |||
| 20 | Шланг | 312-04-82.70.060 | 1 | 1 | 20 | |||
| 21 | Труба | 312-04-82.70.001 | 1 | 1 | 21 | |||
| 22 | Трубопровод | 314-02-82.00.020 | 1 | 1 | 22 | |||
| 23 | Шланг для прицепа | 312-04-82.50.020-10 | 1 | 1 | 23 | |||
| 24 | Хомутик | Э302-1-1600-14 | 4 | 4 | 24 | |||
| 25 | Планка | 312-04-82.10.002 | 1 | 1 | 25 | |||
| 26 | Заглушка | ЭО-3322А.09.60.004 | 1 | 1 | 26 | |||
| 27 | Орех | ЭО-3322Д.23.03.003 | 1 | 1 | 27 | |||
| 28 | Штуцер | ЭО-3322А.24.01.007 | 1 | 1 | 28 | |||
| 29 | Гаечный ключ | Э302-1-1233-01 | 1 | 1 | 29 | |||
| 30 | Шланг | 312-04-82.70.060-10 | 1 | 1 | 30 | |||
| 31 | Штуцер | ЭО-3323.20.91.008 | 2 | 2 | 31 | |||
| 32 | Клапан быстрого оттормаживания | 100-3518110 | 3 | 3 | 32 | |||
| 33 | Скоба | Э302-1-2200-06 | 4 | 4 | 33 | |||
| 34 | Штуцер | ЭО-3322А.66.01.005 | 3 | 3 | 34 |
