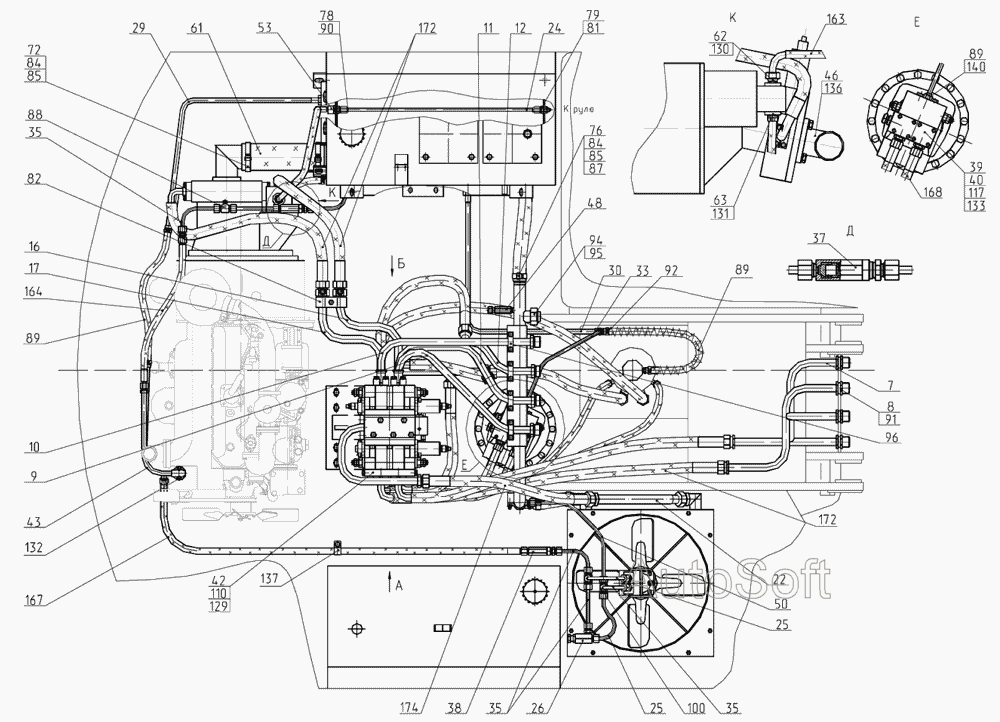

Трубопроводы на поворотной платформе (с гидравликой "Rexroth")-
100%
Название детали
Трубопроводы на поворотной платформе
Заводской номер
314-20-80.01.000-01
Количество на модель
1
№
1
Название детали
Установка маслоохладительная
Заводской номер
314-02-80.03.650
Количество на модель
1
№
2
Название детали
Установка маслоохладительная
Заводской номер
314-02-80.03.650-20
Количество на модель
1
№
2
Название детали
Гидроуправление на поворотной платформе
Заводской номер
314-20-80.04.000
Количество на модель
1
№
3
Название детали
Бак гидравлический
Заводской номер
314-02-80.12.000-10
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
314-02-80.01.110
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
314-02-80.01.120
Количество на модель
1
№
8
Название детали
Трубопровод
Заводской номер
314-02-80.01.130
Количество на модель
1
№
9
Название детали
Трубопровод
Заводской номер
314-02-80.01.140
Количество на модель
1
№
10
Название детали
Трубопровод
Заводской номер
314-02-80.01.150
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
314-02-80.01.160
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
314-02-80.01.220-10
Количество на модель
1
№
16
Название детали
Трубопровод
Заводской номер
314-02-80.01.220
Количество на модель
1
№
17
Название детали
Трубопровод
Заводской номер
314-02-80.01.320
Количество на модель
1
№
22
Название детали
Трубопровод (х, L=)
Заводской номер
314-02-80.01.350
Количество на модель
1
№
24
Название детали
Трубопровод (х)
Заводской номер
314-02-80.01.400
Количество на модель
2
№
25
Название детали
Кран
Заводской номер
314-02-80.01.500
Количество на модель
1
№
26
Название детали
Трубопровод
Заводской номер
318-00-80.01.210
Количество на модель
1
№
29
Название детали
Трубопровод
Заводской номер
318-00-80.01.190
Количество на модель
1
№
30
Название детали
Трубопровод (х)
Заводской номер
318-00-80.01.240
Количество на модель
1
№
33
Название детали
Трубопровод
Заводской номер
318-00-80.01.290
Количество на модель
7
№
35
Название детали
Клапан предохранительный
Заводской номер
ЭО-3323А.08.07.110-10
Количество на модель
1
№
37
Название детали
Клапан подпорный
Заводской номер
ЭО-3323А.08.07.110-20
Количество на модель
1
№
38
Название детали
Блок клапанов
Заводской номер
312-04-80.01.500
Количество на модель
1
№
39
Название детали
Фланец
Заводской номер
ЭО-3323А.08.07.500-10
Количество на модель
1
№
40
Название детали
Блок плавающего положения стрелы
Заводской номер
520.35.00.000
Количество на модель
1
№
42
Название детали
Трубопровод
Заводской номер
ЭО-3323.01.82.410-10
Количество на модель
1
№
43
Название детали
Патрубок
Заводской номер
312-24-80.01.400
Количество на модель
1
№
46
Название детали
Включатель манометра
Заводской номер
ЭО-3322А.23.02.260
Количество на модель
1
№
48
Название детали
Трубопровод
Заводской номер
ЭО-3323А.08.01.560
Количество на модель
1
№
50
Название детали
Угольник
Заводской номер
005-01-80.01.210-10
Количество на модель
1
№
53
Название детали
Рукав х, ГОСТ L= мм
Заводской номер
318-30-80.01.001
Количество на модель
1
№
61
Название детали
Переходник
Заводской номер
225-06-80.01.003
Количество на модель
1
№
62
Название детали
Переходник
Заводской номер
225-06-80.01.004
Количество на модель
1
№
63
Название детали
Хомут
Заводской номер
ЭО-3323.01.82.017
Количество на модель
2
№
72
Название детали
Рукав х, ГОСТ L= мм
Заводской номер
314-02-80.01.009
Количество на модель
2
№
76
Название детали
Орех
Заводской номер
ЭО-3322Д.23.02.003
Количество на модель
1
№
78
Название детали
Орех
Заводской номер
ЭО-3322А.24.01.008
Количество на модель
1
№
79
Название детали
Штуцер
Заводской номер
ЭО-3323А.08.07.002-01
Количество на модель
1
№
81
Название детали
Скоба
Заводской номер
ЭО-3323.41.08.006
Количество на модель
2
№
82
Название детали
Бонка
Заводской номер
ЭО-3322А.04.00.003
Количество на модель
6
№
84
Название детали
Болт
Заводской номер
ЭО-3322А.04.00.213
Количество на модель
6
№
85
Название детали
Хомут
Заводской номер
ЭО-3322А.04.31.005
Количество на модель
4
№
87
Название детали
Тройник
Заводской номер
ЭО-3322А.09.60.001
Количество на модель
1
№
88
Название детали
Штуцер
Заводской номер
ЭО-3322А.23.02.001
Количество на модель
1
№
89
Название детали
Штуцер
Заводской номер
ЭО-3322А.24.01.009
Количество на модель
1
№
90
Название детали
Орех
Заводской номер
ЭО-3322Б.48.01.904
Количество на модель
4
№
91
Название детали
Хомут
Заводской номер
Э302-1-3900-07
Количество на модель
6
№
92
Название детали
Заглушка
Заводской номер
СП-71.0.70.002
Количество на модель
1
№
94
Название детали
Гаечный ключ
Заводской номер
СП-71.0.70.001
Количество на модель
1
№
95
Название детали
Прижим
Заводской номер
МГ-300.222.1.002
Количество на модель
4
№
96
Название детали
Тройник
Заводской номер
ЭО-3322В.20.01.001
Количество на модель
2
№
100
Название детали
Болт
Заводской номер
7796.М10-8gх65.88.40Х.019
Количество на модель
8
№
110
Название детали
Болт
Заводской номер
7798.М10-8gх85.88.40Х.019
Количество на модель
6
№
117
Название детали
КОЛЬЦО
Заводской номер
9833.012-016-25-2-3
Количество на модель
2
№
129
Название детали
КОЛЬЦО
Заводской номер
9833.020-024-25-2-3
Количество на модель
1
№
130
Название детали
КОЛЬЦО
Заводской номер
9833.024-028-25-2-3
Количество на модель
2
№
131
Название детали
КОЛЬЦО
Заводской номер
9833.020-025-30-2-3
Количество на модель
2
№
132
Название детали
КОЛЬЦО
Заводской номер
9833.030-035-30-2-3
Количество на модель
26
№
133
Название детали
КОЛЬЦО
Заводской номер
9833.090-100-58-2-3
Количество на модель
1
№
136
Название детали
прокладка
Заводской номер
23358.18М3
Количество на модель
1
№
140
Название детали
РВД (Мх, °- Мх, °)- - У
Заводской номер
[РВД 12-28(М22х1,5,0°-М22х1,5,90°)-650-У]
Количество на модель
1
№
163
Название детали
РВД (Мх)- - У
Заводской номер
[РВД 12-28(М22х1,5)-650-У]
Количество на модель
1
№
164
Название детали
РВД (Мх)- - У
Заводской номер
[РВД 12-28(М22х1,5)-2250-У]
Количество на модель
1
№
167
Название детали
РВД (Мх, °, °)- - У
Заводской номер
[РВД 16-30(М27х1,5,0°-D40,90°)-750-У]
Количество на модель
2
№
168
Название детали
РВД (Мх°, °)- - У
Заводской номер
[РВД 20-33(М42х2,0°-D40,90°)-1050-У]
Количество на модель
1
№
172
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопроводы на поворотной платформе | 314-20-80.01.000-01 | 1 | 1 | 1 | |||
| 2 | Установка маслоохладительная | 314-02-80.03.650 | 1 | 1 | 2 | |||
| 2 | Установка маслоохладительная | 314-02-80.03.650-20 | 1 | 1 | 2 | |||
| 3 | Гидроуправление на поворотной платформе | 314-20-80.04.000 | 1 | 1 | 3 | |||
| 4 | Бак гидравлический | 314-02-80.12.000-10 | 1 | 1 | 4 | |||
| 7 | Трубопровод | 314-02-80.01.110 | 1 | 1 | 7 | |||
| 8 | Трубопровод | 314-02-80.01.120 | 1 | 1 | 8 | |||
| 9 | Трубопровод | 314-02-80.01.130 | 1 | 1 | 9 | |||
| 10 | Трубопровод | 314-02-80.01.140 | 1 | 1 | 10 | |||
| 11 | Трубопровод | 314-02-80.01.150 | 1 | 1 | 11 | |||
| 12 | Трубопровод | 314-02-80.01.160 | 1 | 1 | 12 | |||
| 16 | Трубопровод | 314-02-80.01.220-10 | 1 | 1 | 16 | |||
| 17 | Трубопровод | 314-02-80.01.220 | 1 | 1 | 17 | |||
| 22 | Трубопровод | 314-02-80.01.320 | 1 | 1 | 22 | |||
| 24 | Трубопровод (х, L=) | 314-02-80.01.350 | 1 | 1 | 24 | |||
| 25 | Трубопровод (х) | 314-02-80.01.400 | 2 | 2 | 25 | |||
| 26 | Кран | 314-02-80.01.500 | 1 | 1 | 26 | |||
| 29 | Трубопровод | 318-00-80.01.210 | 1 | 1 | 29 | |||
| 30 | Трубопровод | 318-00-80.01.190 | 1 | 1 | 30 | |||
| 33 | Трубопровод (х) | 318-00-80.01.240 | 1 | 1 | 33 | |||
| 35 | Трубопровод | 318-00-80.01.290 | 7 | 7 | 35 | |||
| 37 | Клапан предохранительный | ЭО-3323А.08.07.110-10 | 1 | 1 | 37 | |||
| 38 | Клапан подпорный | ЭО-3323А.08.07.110-20 | 1 | 1 | 38 | |||
| 39 | Блок клапанов | 312-04-80.01.500 | 1 | 1 | 39 | |||
| 40 | Фланец | ЭО-3323А.08.07.500-10 | 1 | 1 | 40 | |||
| 42 | Блок плавающего положения стрелы | 520.35.00.000 | 1 | 1 | 42 | |||
| 43 | Трубопровод | ЭО-3323.01.82.410-10 | 1 | 1 | 43 | |||
| 46 | Патрубок | 312-24-80.01.400 | 1 | 1 | 46 | |||
| 48 | Включатель манометра | ЭО-3322А.23.02.260 | 1 | 1 | 48 | |||
| 50 | Трубопровод | ЭО-3323А.08.01.560 | 1 | 1 | 50 | |||
| 53 | Угольник | 005-01-80.01.210-10 | 1 | 1 | 53 | |||
| 61 | Рукав х, ГОСТ L= мм | 318-30-80.01.001 | 1 | 1 | 61 | |||
| 62 | Переходник | 225-06-80.01.003 | 1 | 1 | 62 | |||
| 63 | Переходник | 225-06-80.01.004 | 1 | 1 | 63 | |||
| 72 | Хомут | ЭО-3323.01.82.017 | 2 | 2 | 72 | |||
| 76 | Рукав х, ГОСТ L= мм | 314-02-80.01.009 | 2 | 2 | 76 | |||
| 78 | Орех | ЭО-3322Д.23.02.003 | 1 | 1 | 78 | |||
| 79 | Орех | ЭО-3322А.24.01.008 | 1 | 1 | 79 | |||
| 81 | Штуцер | ЭО-3323А.08.07.002-01 | 1 | 1 | 81 | |||
| 82 | Скоба | ЭО-3323.41.08.006 | 2 | 2 | 82 | |||
| 84 | Бонка | ЭО-3322А.04.00.003 | 6 | 6 | 84 | |||
| 85 | Болт | ЭО-3322А.04.00.213 | 6 | 6 | 85 | |||
| 87 | Хомут | ЭО-3322А.04.31.005 | 4 | 4 | 87 | |||
| 88 | Тройник | ЭО-3322А.09.60.001 | 1 | 1 | 88 | |||
| 89 | Штуцер | ЭО-3322А.23.02.001 | 1 | 1 | 89 | |||
| 90 | Штуцер | ЭО-3322А.24.01.009 | 1 | 1 | 90 | |||
| 91 | Орех | ЭО-3322Б.48.01.904 | 4 | 4 | 91 | |||
| 92 | Хомут | Э302-1-3900-07 | 6 | 6 | 92 | |||
| 94 | Заглушка | СП-71.0.70.002 | 1 | 1 | 94 | |||
| 95 | Гаечный ключ | СП-71.0.70.001 | 1 | 1 | 95 | |||
| 96 | Прижим | МГ-300.222.1.002 | 4 | 4 | 96 | |||
| 100 | Тройник | ЭО-3322В.20.01.001 | 2 | 2 | 100 | |||
| 110 | Болт | 7796.М10-8gх65.88.40Х.019 | 8 | 8 | 110 | |||
| 117 | Болт | 7798.М10-8gх85.88.40Х.019 | 6 | 6 | 117 | |||
| 129 | КОЛЬЦО | 9833.012-016-25-2-3 | 2 | 2 | 129 | |||
| 130 | КОЛЬЦО | 9833.020-024-25-2-3 | 1 | 1 | 130 | |||
| 131 | КОЛЬЦО | 9833.024-028-25-2-3 | 2 | 2 | 131 | |||
| 132 | КОЛЬЦО | 9833.020-025-30-2-3 | 2 | 2 | 132 | |||
| 133 | КОЛЬЦО | 9833.030-035-30-2-3 | 26 | 26 | 133 | |||
| 136 | КОЛЬЦО | 9833.090-100-58-2-3 | 1 | 1 | 136 | |||
| 140 | прокладка | 23358.18М3 | 1 | 1 | 140 | |||
| 163 | РВД (Мх, °- Мх, °)- - У | [РВД 12-28(М22х1,5,0°-М22х1,5,90°)-650-У] | 1 | 1 | 163 | |||
| 164 | РВД (Мх)- - У | [РВД 12-28(М22х1,5)-650-У] | 1 | 1 | 164 | |||
| 167 | РВД (Мх)- - У | [РВД 12-28(М22х1,5)-2250-У] | 1 | 1 | 167 | |||
| 168 | РВД (Мх, °, °)- - У | [РВД 16-30(М27х1,5,0°-D40,90°)-750-У] | 2 | 2 | 168 | |||
| 172 | РВД (Мх°, °)- - У | [РВД 20-33(М42х2,0°-D40,90°)-1050-У] | 1 | 1 | 172 |
