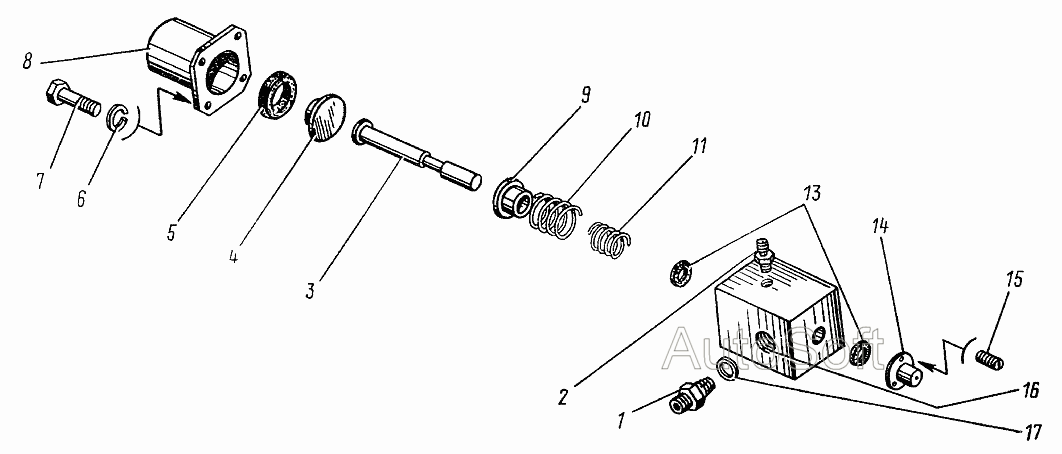

Клапан пневмогидравлический ЭО- Б.
100%
Название детали
Штуцер
Заводской номер
ЭО-3323.20.83.012
Количество на модель
2
№
1
Название детали
Пробка коническая
Заводской номер
ЭО-3322А.09.40.004
Количество на модель
1
№
2
Название детали
Штуцер
Заводской номер
ЭО-3322А.23.03.004
Количество на модель
1
№
2
Название детали
Золотник
Заводской номер
ЭО-3322Б.60.05.002
Количество на модель
1
№
3
Название детали
Поршень
Заводской номер
ЭО-3322Б.60.05.005
Количество на модель
1
№
4
Название детали
Манжета
Заводской номер
14896.3-50х30-6
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
6402.6.65Г.019
Количество на модель
4
№
6
Название детали
Болт
Заводской номер
7798.М6-8gх20.58.019
Количество на модель
4
№
7
Название детали
Стакан
Заводской номер
ЭО-3322Д.60.05.010
Количество на модель
1
№
8
Название детали
Стакан
Заводской номер
ЭО-3322Б.60.05.009
Количество на модель
1
№
8
Название детали
Втулка
Заводской номер
ЭО-3322Б.60.05.001
Количество на модель
1
№
9
Название детали
Пружина
Заводской номер
ЭО-3322Б.60.05.007
Количество на модель
1
№
10
Название детали
Пружина
Заводской номер
ЭО-3322Б.60.05.006
Количество на модель
1
№
11
Название детали
КОЛЬЦО
Заводской номер
9833.012-016-25-2-3
Количество на модель
2
№
13
Название детали
Крышка
Заводской номер
ЭО-3322Б.60.05.004
Количество на модель
1
№
14
Название детали
Винт
Заводской номер
17473.В1М6-8gх12.58.019
Количество на модель
3
№
15
Название детали
корпус
Заводской номер
ЭО-3322Б.60.05.003
Количество на модель
1
№
16
Название детали
КОЛЬЦО
Заводской номер
9833.018-022-25-2-3
Количество на модель
2
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер | ЭО-3323.20.83.012 | 2 | 2 | 1 | |||
| 2 | Пробка коническая | ЭО-3322А.09.40.004 | 1 | 1 | 2 | |||
| 2 | Штуцер | ЭО-3322А.23.03.004 | 1 | 1 | 2 | |||
| 3 | Золотник | ЭО-3322Б.60.05.002 | 1 | 1 | 3 | |||
| 4 | Поршень | ЭО-3322Б.60.05.005 | 1 | 1 | 4 | |||
| 5 | Манжета | 14896.3-50х30-6 | 1 | 1 | 5 | |||
| 6 | Шайба | 6402.6.65Г.019 | 4 | 4 | 6 | |||
| 7 | Болт | 7798.М6-8gх20.58.019 | 4 | 4 | 7 | |||
| 8 | Стакан | ЭО-3322Д.60.05.010 | 1 | 1 | 8 | |||
| 8 | Стакан | ЭО-3322Б.60.05.009 | 1 | 1 | 8 | |||
| 9 | Втулка | ЭО-3322Б.60.05.001 | 1 | 1 | 9 | |||
| 10 | Пружина | ЭО-3322Б.60.05.007 | 1 | 1 | 10 | |||
| 11 | Пружина | ЭО-3322Б.60.05.006 | 1 | 1 | 11 | |||
| 13 | КОЛЬЦО | 9833.012-016-25-2-3 | 2 | 2 | 13 | |||
| 14 | Крышка | ЭО-3322Б.60.05.004 | 1 | 1 | 14 | |||
| 15 | Винт | 17473.В1М6-8gх12.58.019 | 3 | 3 | 15 | |||
| 16 | корпус | ЭО-3322Б.60.05.003 | 1 | 1 | 16 | |||
| 17 | КОЛЬЦО | 9833.018-022-25-2-3 | 2 | 2 | 17 |
