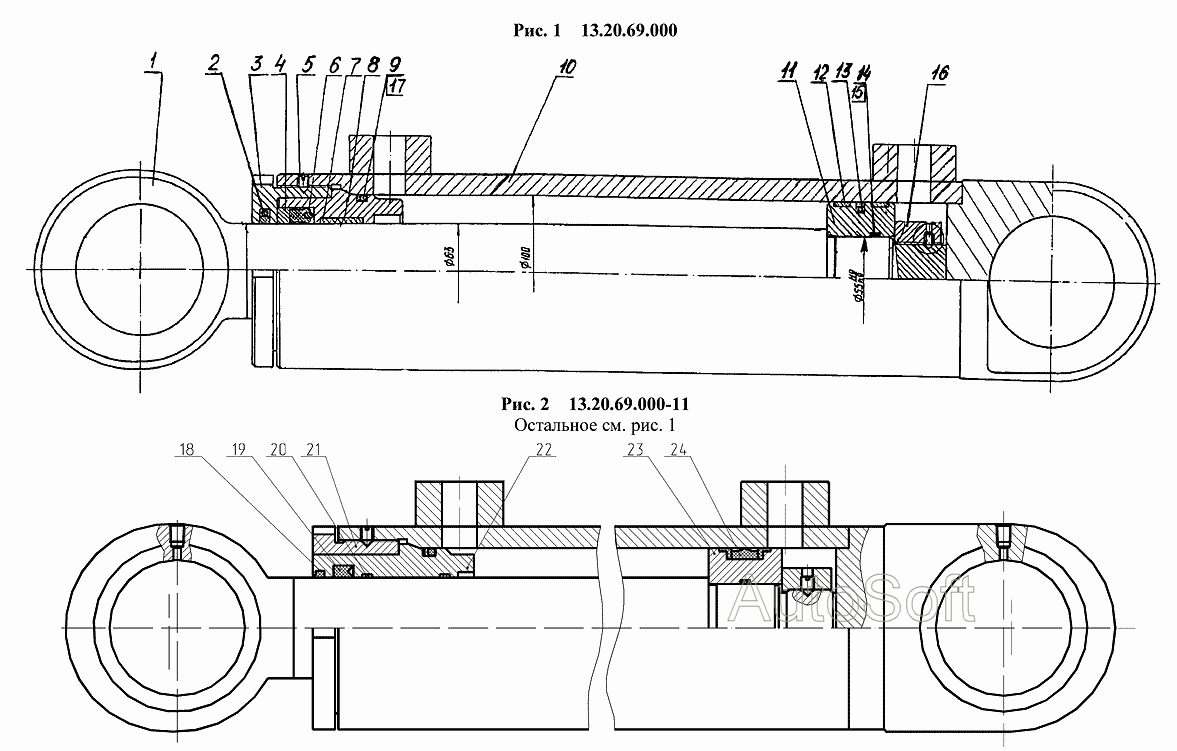

Гидроцилиндр, -
100%
Название детали
Шток сварной
Заводской номер
13.20.69.200
Количество на модель
1
№
1
Название детали
Грязесъемник
Заводской номер
Е52-063
Количество на модель
1
№
2
Название детали
Грязесъемник
Заводской номер
ГСВ-63
Количество на модель
1
№
2
Название детали
КОЛЬЦО
Заводской номер
01.063
Количество на модель
1
№
2
Название детали
Шнур (D=, L=мм, материал: резина- IRP- A TU- )
Заводской номер
[Шнур (D=4,6, L=235мм, материал: резина 7-ИРП-1078А ТУ38005.204-84)]
Количество на модель
1
№
2
Название детали
Гайка внутренняя
Заводской номер
13.20.66.002
Количество на модель
1
№
3
Название детали
КОЛЬЦО
Заводской номер
13.20.66.003
Количество на модель
1
№
4
Название детали
Винт
Заводской номер
1476.ВМ8х12
Количество на модель
2
№
5
Название детали
Манжета
Заводской номер
Е32-063-4
Количество на модель
1
№
6
Название детали
КОЛЬЦО
Заводской номер
Е22-063-30-2,5
Количество на модель
1
№
7
Название детали
Кольцо опорно- направляющее КОВ
Заводской номер
00.00.12.063
Количество на модель
1
№
7
Название детали
Букса
Заводской номер
13.20.67.001
Количество на модель
1
№
8
Название детали
КОЛЬЦО
Заводской номер
9833.090-100-58-2-3
Количество на модель
1
№
9
Название детали
Цилиндр сварной
Заводской номер
13.20.69.100
Количество на модель
1
№
10
Название детали
Поршень
Заводской номер
13.20.67.003
Количество на модель
1
№
11
Название детали
Кольцо опорно- направляющее КОН
Заводской номер
00.00.11.100
Количество на модель
2
№
12
Название детали
Кольцо поршня опорно- направляющее
Заводской номер
Е21-100-12-3,0
Количество на модель
2
№
12
Название детали
КОЛЬЦО
Заводской номер
02-100
Количество на модель
1
№
13
Название детали
Уплотнение
Заводской номер
Е13М-100-5
Количество на модель
1
№
13
Название детали
Кольцо защитное
Заводской номер
ЭО-3323А.71.80.109
Количество на модель
2
№
14
Название детали
КОЛЬЦО
Заводской номер
9833.055-060-30-2-3
Количество на модель
1
№
15
Название детали
Орех
Заводской номер
13.20.67.006
Количество на модель
1
№
16
Название детали
Кольцо защитное
Заводской номер
13.20.65.007
Количество на модель
1
№
17
Название детали
Грязесъемник
Заводской номер
PW63
Количество на модель
1
№
18
Название детали
Уплотнение штока
Заводской номер
TS 63 78 11.5/LA
Количество на модель
1
№
19
Название детали
Направляющая штока
Заводской номер
1/GT 63х67-6.3/102
Количество на модель
2
№
20
Название детали
Внешняя гайка
Заводской номер
13.20.66.002-11
Количество на модель
1
№
21
Название детали
Букса
Заводской номер
13.20.67.001-11
Количество на модель
1
№
22
Название детали
Поршень
Заводской номер
13.20.67.003-11
Количество на модель
1
№
23
Название детали
Уплотнение поршня
Заводской номер
DPS 100 86
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шток сварной | 13.20.69.200 | 1 | 1 | 1 | |||
| 2 | Грязесъемник | Е52-063 | 1 | 1 | 2 | |||
| 2 | Грязесъемник | ГСВ-63 | 1 | 1 | 2 | |||
| 2 | КОЛЬЦО | 01.063 | 1 | 1 | 2 | |||
| 2 | Шнур (D=, L=мм, материал: резина- IRP- A TU- ) | [Шнур (D=4,6, L=235мм, материал: резина 7-ИРП-1078А ТУ38005.204-84)] | 1 | 1 | 2 | |||
| 3 | Гайка внутренняя | 13.20.66.002 | 1 | 1 | 3 | |||
| 4 | КОЛЬЦО | 13.20.66.003 | 1 | 1 | 4 | |||
| 5 | Винт | 1476.ВМ8х12 | 2 | 2 | 5 | |||
| 6 | Манжета | Е32-063-4 | 1 | 1 | 6 | |||
| 7 | КОЛЬЦО | Е22-063-30-2,5 | 1 | 1 | 7 | |||
| 7 | Кольцо опорно- направляющее КОВ | 00.00.12.063 | 1 | 1 | 7 | |||
| 8 | Букса | 13.20.67.001 | 1 | 1 | 8 | |||
| 9 | КОЛЬЦО | 9833.090-100-58-2-3 | 1 | 1 | 9 | |||
| 10 | Цилиндр сварной | 13.20.69.100 | 1 | 1 | 10 | |||
| 11 | Поршень | 13.20.67.003 | 1 | 1 | 11 | |||
| 12 | Кольцо опорно- направляющее КОН | 00.00.11.100 | 2 | 2 | 12 | |||
| 12 | Кольцо поршня опорно- направляющее | Е21-100-12-3,0 | 2 | 2 | 12 | |||
| 13 | КОЛЬЦО | 02-100 | 1 | 1 | 13 | |||
| 13 | Уплотнение | Е13М-100-5 | 1 | 1 | 13 | |||
| 14 | Кольцо защитное | ЭО-3323А.71.80.109 | 2 | 2 | 14 | |||
| 15 | КОЛЬЦО | 9833.055-060-30-2-3 | 1 | 1 | 15 | |||
| 16 | Орех | 13.20.67.006 | 1 | 1 | 16 | |||
| 17 | Кольцо защитное | 13.20.65.007 | 1 | 1 | 17 | |||
| 18 | Грязесъемник | PW63 | 1 | 1 | 18 | |||
| 19 | Уплотнение штока | TS 63 78 11.5/LA | 1 | 1 | 19 | |||
| 20 | Направляющая штока | 1/GT 63х67-6.3/102 | 2 | 2 | 20 | |||
| 21 | Внешняя гайка | 13.20.66.002-11 | 1 | 1 | 21 | |||
| 22 | Букса | 13.20.67.001-11 | 1 | 1 | 22 | |||
| 23 | Поршень | 13.20.67.003-11 | 1 | 1 | 23 | |||
| 24 | Уплотнение поршня | DPS 100 86 | 1 | 1 | 24 |
