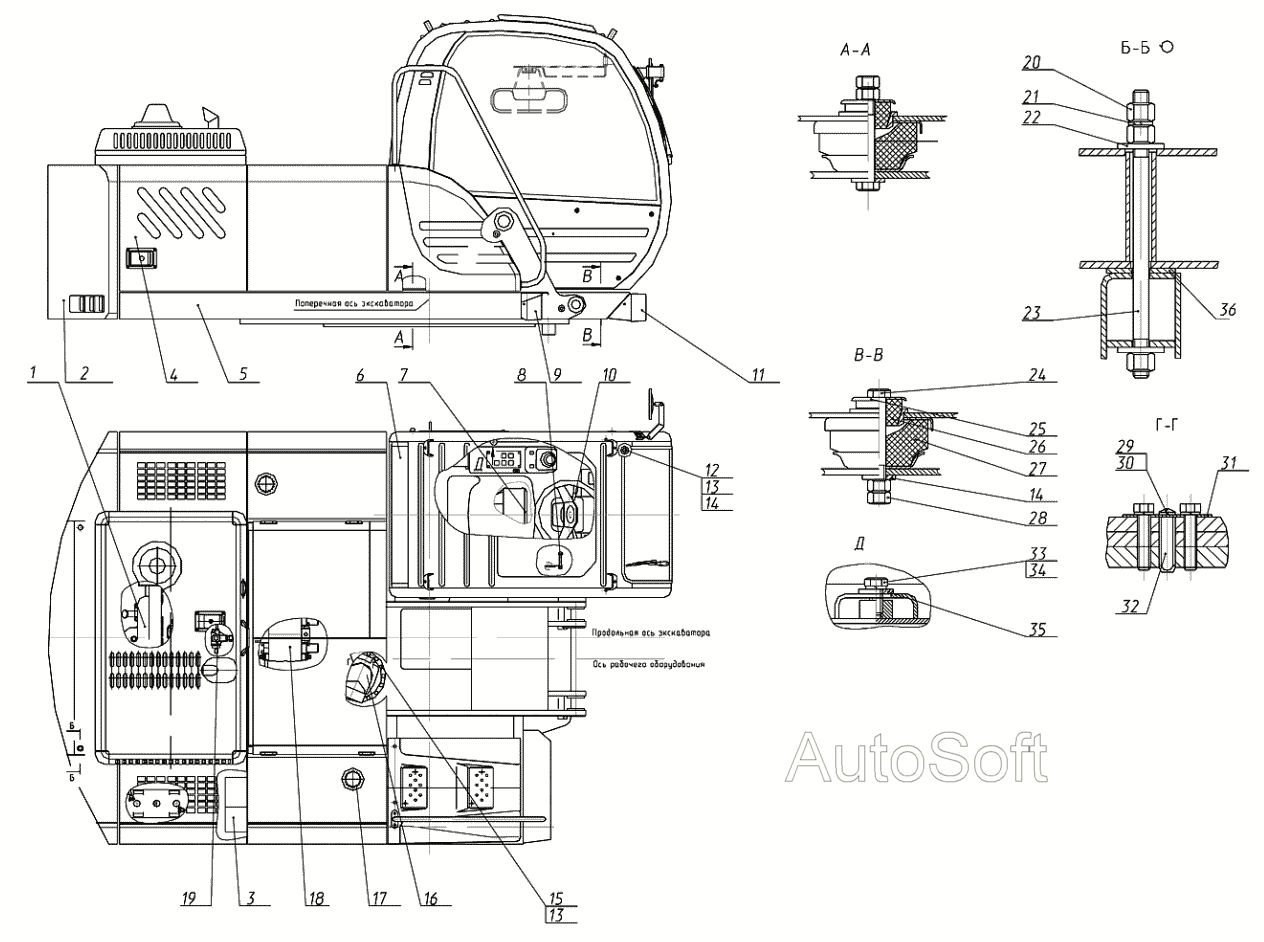

Платформа поворотная с механизмами- - , - -
100%
Название детали
установка силовая
Заводской номер
314-02-03.00.000
Количество на модель
1
№
1
Название детали
установка силовая
Заводской номер
314-02-03.00.000-30
Количество на модель
1
№
1
Название детали
Противовес
Заводской номер
314-20-20.15.000-20
Количество на модель
1
№
2
Название детали
Установка подогревателя
Заводской номер
314-02-87.60.000
Количество на модель
1
№
3
Название детали
Капот
Заводской номер
314-20-10.10.000
Количество на модель
1
№
4
Название детали
Платформа поворотная
Заводской номер
314-20-01.00.000-30
Количество на модель
1
№
5
Название детали
Платформа поворотная
Заводской номер
314-20-01.00.000-20
Количество на модель
1
№
5
Название детали
Кабина
Заводской номер
312-20-02.00.000
Количество на модель
1
№
6
Название детали
Установка отопителя
Заводской номер
314-02-87.13.000
Количество на модель
1
№
7
Название детали
Установка стопора
Заводской номер
312-20-05.00.000
Количество на модель
1
№
8
Название детали
Блок фары правый
Заводской номер
314-20-20.00.003
Количество на модель
1
№
9
Название детали
Управление экскаватором
Заводской номер
312-20-86.90.000
Количество на модель
1
№
10
Название детали
Блок фары левый
Заводской номер
314-20-20.00.001
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
7798.М16-8gх35.109.40Х.019
Количество на модель
4
№
12
Название детали
Шайба
Заводской номер
6402.16.65Г.05
Количество на модель
20
№
13
Название детали
Шайба
Заводской номер
005-04-04.00.010
Количество на модель
8
№
14
Название детали
Болт
Заводской номер
7798.М16-8gх70.109.40Х.019
Количество на модель
16
№
15
Название детали
Механизм поворота
Заводской номер
ЕК-14.07.00.000-02
Количество на модель
1
№
16
Название детали
Установка топливного бака
Заводской номер
314-20-06.10.000
Количество на модель
1
№
17
Название детали
Гидрооборудование на поворотной платформе (гидроаппараты "Rexroth")
Заводской номер
318-30-80.00.000-10
Количество на модель
1
№
18
Название детали
Гидрооборудование на поворотной платформе
Заводской номер
314-02-80.00.000
Количество на модель
1
№
18
Название детали
Пневмоуправление на поворотной платформе
Заводской номер
314-02-81.00.000-10
Количество на модель
1
№
19
Название детали
Орех
Заводской номер
15523.М24-7H.10.40Х.019
Количество на модель
8
№
20
Название детали
Шайба
Заводской номер
6402.24.65Г.019
Количество на модель
4
№
21
Название детали
Шайба
Заводской номер
314-02-20.00.002
Количество на модель
8
№
22
Название детали
Болт
Заводской номер
314-02-20.00.030
Количество на модель
4
№
23
Название детали
Болт
Заводской номер
7798.М16-8gх125.109.40Х.019
Количество на модель
4
№
24
Название детали
Крышка
Заводской номер
005-04-04.00.009
Количество на модель
4
№
25
Название детали
АМОРТИЗАТОР
Заводской номер
005-04-04.00.008
Количество на модель
4
№
26
Название детали
АМОРТИЗАТОР
Заводской номер
005-04-04.00.007
Количество на модель
4
№
27
Название детали
Орех
Заводской номер
5915.М16-7H.5.019
Количество на модель
8
№
28
Название детали
Винт
Заводской номер
17473.ВМ6-8gх14.58.019
Количество на модель
14
№
29
Название детали
Шайба
Заводской номер
6402.6.65Г.019
Количество на модель
14
№
30
Название детали
Планка
Заводской номер
13.01.00.002-85
Количество на модель
2
№
31
Название детали
Штифт
Заводской номер
13.01.00.001-85
Количество на модель
2
№
32
Название детали
Болт
Заводской номер
7798.М12-8gх30.58.016
Количество на модель
2
№
33
Название детали
Шайба
Заводской номер
6402.12.65Г.019
Количество на модель
2
№
34
Название детали
Шайба
Заводской номер
11371.12.01.08кп.019
Количество на модель
2
№
35
Название детали
Шайба
Заводской номер
314-20-20.00.006
Количество на модель
8
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | установка силовая | 314-02-03.00.000 | 1 | 1 | 1 | |||
| 1 | установка силовая | 314-02-03.00.000-30 | 1 | 1 | 1 | |||
| 2 | Противовес | 314-20-20.15.000-20 | 1 | 1 | 2 | |||
| 3 | Установка подогревателя | 314-02-87.60.000 | 1 | 1 | 3 | |||
| 4 | Капот | 314-20-10.10.000 | 1 | 1 | 4 | |||
| 5 | Платформа поворотная | 314-20-01.00.000-30 | 1 | 1 | 5 | |||
| 5 | Платформа поворотная | 314-20-01.00.000-20 | 1 | 1 | 5 | |||
| 6 | Кабина | 312-20-02.00.000 | 1 | 1 | 6 | |||
| 7 | Установка отопителя | 314-02-87.13.000 | 1 | 1 | 7 | |||
| 8 | Установка стопора | 312-20-05.00.000 | 1 | 1 | 8 | |||
| 9 | Блок фары правый | 314-20-20.00.003 | 1 | 1 | 9 | |||
| 10 | Управление экскаватором | 312-20-86.90.000 | 1 | 1 | 10 | |||
| 11 | Блок фары левый | 314-20-20.00.001 | 1 | 1 | 11 | |||
| 12 | Болт | 7798.М16-8gх35.109.40Х.019 | 4 | 4 | 12 | |||
| 13 | Шайба | 6402.16.65Г.05 | 20 | 20 | 13 | |||
| 14 | Шайба | 005-04-04.00.010 | 8 | 8 | 14 | |||
| 15 | Болт | 7798.М16-8gх70.109.40Х.019 | 16 | 16 | 15 | |||
| 16 | Механизм поворота | ЕК-14.07.00.000-02 | 1 | 1 | 16 | |||
| 17 | Установка топливного бака | 314-20-06.10.000 | 1 | 1 | 17 | |||
| 18 | Гидрооборудование на поворотной платформе (гидроаппараты "Rexroth") | 318-30-80.00.000-10 | 1 | 1 | 18 | |||
| 18 | Гидрооборудование на поворотной платформе | 314-02-80.00.000 | 1 | 1 | 18 | |||
| 19 | Пневмоуправление на поворотной платформе | 314-02-81.00.000-10 | 1 | 1 | 19 | |||
| 20 | Орех | 15523.М24-7H.10.40Х.019 | 8 | 8 | 20 | |||
| 21 | Шайба | 6402.24.65Г.019 | 4 | 4 | 21 | |||
| 22 | Шайба | 314-02-20.00.002 | 8 | 8 | 22 | |||
| 23 | Болт | 314-02-20.00.030 | 4 | 4 | 23 | |||
| 24 | Болт | 7798.М16-8gх125.109.40Х.019 | 4 | 4 | 24 | |||
| 25 | Крышка | 005-04-04.00.009 | 4 | 4 | 25 | |||
| 26 | АМОРТИЗАТОР | 005-04-04.00.008 | 4 | 4 | 26 | |||
| 27 | АМОРТИЗАТОР | 005-04-04.00.007 | 4 | 4 | 27 | |||
| 28 | Орех | 5915.М16-7H.5.019 | 8 | 8 | 28 | |||
| 29 | Винт | 17473.ВМ6-8gх14.58.019 | 14 | 14 | 29 | |||
| 30 | Шайба | 6402.6.65Г.019 | 14 | 14 | 30 | |||
| 31 | Планка | 13.01.00.002-85 | 2 | 2 | 31 | |||
| 32 | Штифт | 13.01.00.001-85 | 2 | 2 | 32 | |||
| 33 | Болт | 7798.М12-8gх30.58.016 | 2 | 2 | 33 | |||
| 34 | Шайба | 6402.12.65Г.019 | 2 | 2 | 34 | |||
| 35 | Шайба | 11371.12.01.08кп.019 | 2 | 2 | 35 | |||
| 36 | Шайба | 314-20-20.00.006 | 8 | 8 | 36 |
