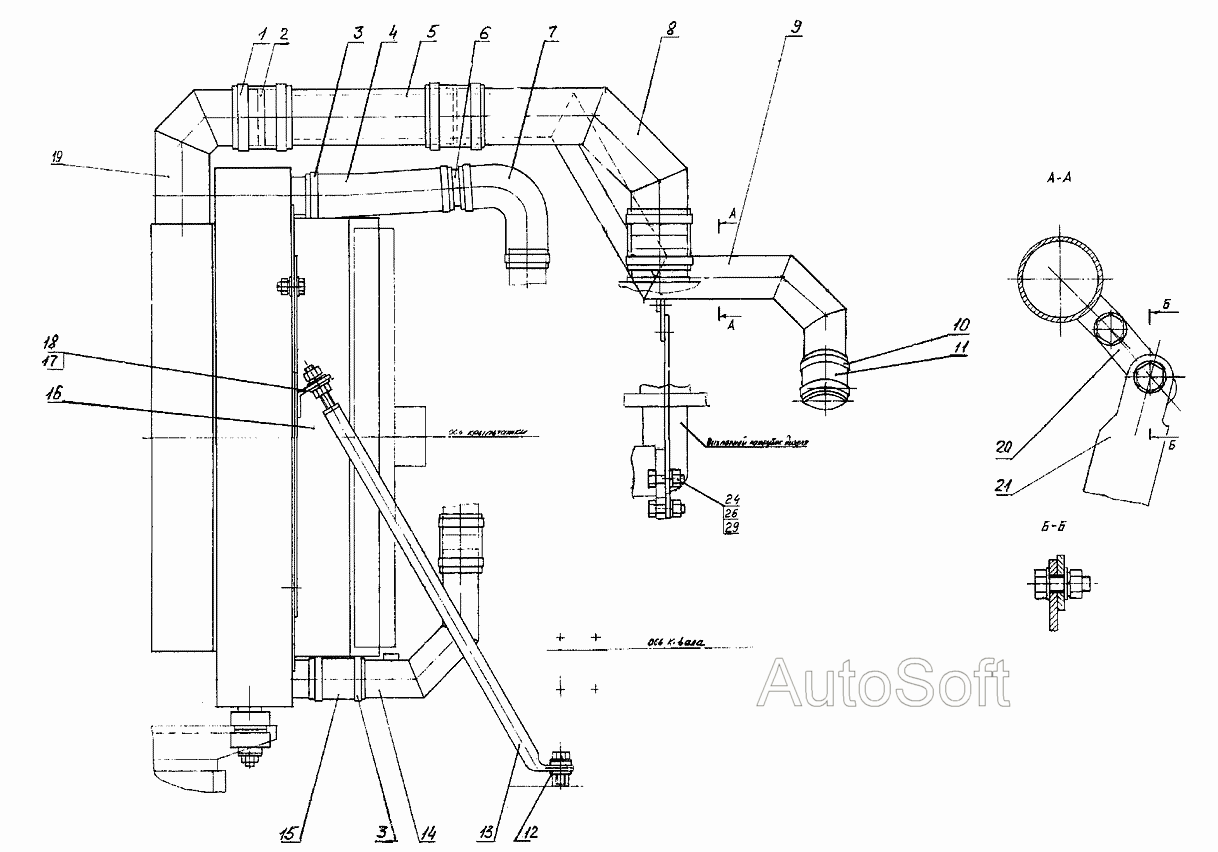

Установка радиаторов-
100%
Название детали
Хомут червячный
Заводской номер
95/77-95
Количество на модель
8
№
1
Название детали
Муфта турбокомпрессора
Заводской номер
П-09-05
Количество на модель
4
№
2
Название детали
Хомут червячный
Заводской номер
65/50-65
Количество на модель
8
№
3
Название детали
Рукав х, , ГОСТ (L=мм)
Заводской номер
[Рукав 50х61,5-1,6 ГОСТ10362-76 (L=100мм)]
Количество на модель
2
№
4
Название детали
Труба в сборе
Заводской номер
314-60-04.04.140
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
314-60-04.04.002
Количество на модель
1
№
6
Название детали
Шланг
Заводской номер
52-1101070
Количество на модель
1
№
7
Название детали
Труба в сборе
Заводской номер
314-60-04.04.150
Количество на модель
1
№
8
Название детали
Труба в сборе
Заводской номер
314-60-04.04.130
Количество на модель
1
№
9
Название детали
Хомут червячный
Заводской номер
75/58-75
Количество на модель
2
№
10
Название детали
Рукав средний
Заводской номер
П-17-03
Количество на модель
1
№
11
Название детали
Прокладка
Заводской номер
314-60-04.04.004
Количество на модель
4
№
12
Название детали
Растяжка
Заводской номер
314-60-04.04.010
Количество на модель
1
№
13
Название детали
Угольник
Заводской номер
314-60-04.04.050
Количество на модель
1
№
14
Название детали
Рукав х, , ГОСТ (L=мм)
Заводской номер
[Рукав 50х61,5-1,6 ГОСТ10362-76 (L=220мм)]
Количество на модель
1
№
15
Название детали
Диффузор
Заводской номер
314-60-04.04.003-10
Количество на модель
1
№
16
Название детали
Планка
Заводской номер
314-60-04.04.020
Количество на модель
1
№
17
Название детали
Планка
Заводской номер
314-60-04.04.020-10
Количество на модель
1
№
18
Название детали
Радиатор
Заводской номер
РВ-ОН8-ЕК-14
Количество на модель
1
№
19
Название детали
Планка
Заводской номер
314-60-04.04.006
Количество на модель
1
№
20
Название детали
Стойка
Заводской номер
314-60-04.04.005
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут червячный | 95/77-95 | 8 | 8 | 1 | |||
| 2 | Муфта турбокомпрессора | П-09-05 | 4 | 4 | 2 | |||
| 3 | Хомут червячный | 65/50-65 | 8 | 8 | 3 | |||
| 4 | Рукав х, , ГОСТ (L=мм) | [Рукав 50х61,5-1,6 ГОСТ10362-76 (L=100мм)] | 2 | 2 | 4 | |||
| 5 | Труба в сборе | 314-60-04.04.140 | 1 | 1 | 5 | |||
| 6 | Втулка | 314-60-04.04.002 | 1 | 1 | 6 | |||
| 7 | Шланг | 52-1101070 | 1 | 1 | 7 | |||
| 8 | Труба в сборе | 314-60-04.04.150 | 1 | 1 | 8 | |||
| 9 | Труба в сборе | 314-60-04.04.130 | 1 | 1 | 9 | |||
| 10 | Хомут червячный | 75/58-75 | 2 | 2 | 10 | |||
| 11 | Рукав средний | П-17-03 | 1 | 1 | 11 | |||
| 12 | Прокладка | 314-60-04.04.004 | 4 | 4 | 12 | |||
| 13 | Растяжка | 314-60-04.04.010 | 1 | 1 | 13 | |||
| 14 | Угольник | 314-60-04.04.050 | 1 | 1 | 14 | |||
| 15 | Рукав х, , ГОСТ (L=мм) | [Рукав 50х61,5-1,6 ГОСТ10362-76 (L=220мм)] | 1 | 1 | 15 | |||
| 16 | Диффузор | 314-60-04.04.003-10 | 1 | 1 | 16 | |||
| 17 | Планка | 314-60-04.04.020 | 1 | 1 | 17 | |||
| 18 | Планка | 314-60-04.04.020-10 | 1 | 1 | 18 | |||
| 19 | Радиатор | РВ-ОН8-ЕК-14 | 1 | 1 | 19 | |||
| 20 | Планка | 314-60-04.04.006 | 1 | 1 | 20 | |||
| 21 | Стойка | 314-60-04.04.005 | 1 | 1 | 21 |
