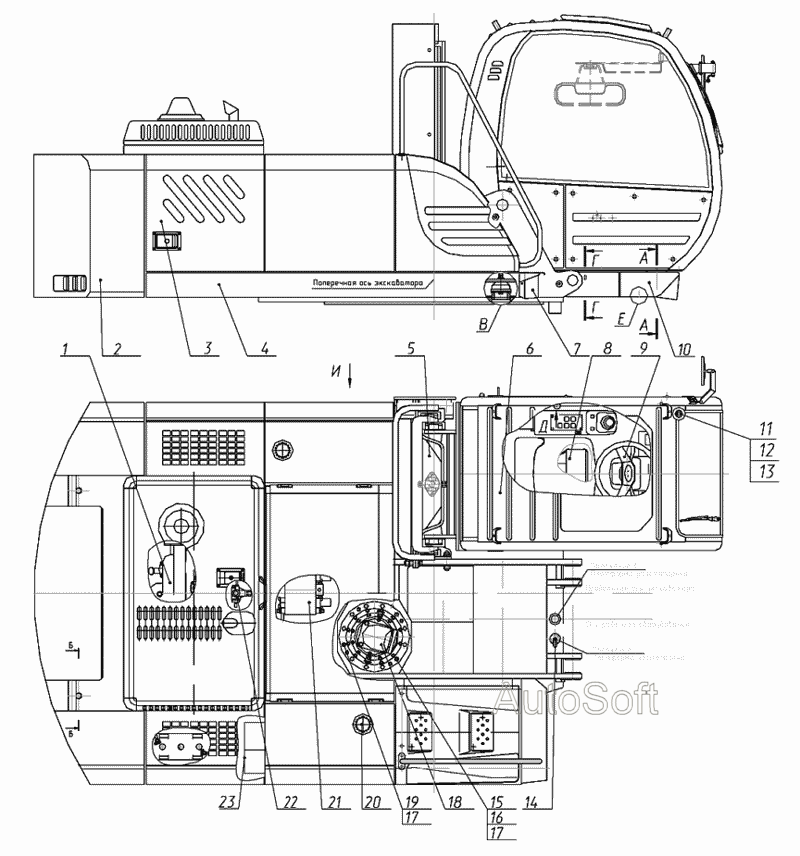

Платформа поворотная с механизмами- -
100%
Название детали
установка силовая
Заводской номер
314-02-03.00.000-40
Количество на модель
1
№
1
Название детали
Противовес
Заводской номер
318-20-20.15.000-40
Количество на модель
1
№
2
Название детали
Капот
Заводской номер
314-20-10.10.000
Количество на модель
1
№
3
Название детали
Платформа поворотная
Заводской номер
318-40-01.00.000-20
Количество на модель
1
№
4
Название детали
Подъемный механизм
Заводской номер
318-40-31.00.000
Количество на модель
1
№
5
Название детали
Кабина
Заводской номер
312-20-02.00.000-10
Количество на модель
1
№
6
Название детали
Блок фары правый
Заводской номер
314-20-20.00.003
Количество на модель
1
№
7
Название детали
Установка отопителя
Заводской номер
318-40-87.17.000
Количество на модель
1
№
8
Название детали
Управление экскаватором
Заводской номер
318-20-86.90.000-30
Количество на модель
1
№
9
Название детали
Блок фары левый
Заводской номер
312-20-06.10.000
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
005-04-04.00.010
Количество на модель
8
№
11
Название детали
Болт
Заводской номер
7798.М16-8gх35.58.016
Количество на модель
4
№
12
Название детали
Шайба
Заводской номер
6402.16.65Г.016
Количество на модель
4
№
13
Название детали
Стопор
Заводской номер
318-40-05.00.000
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
225-00-20.00.002
Количество на модель
2
№
15
Название детали
Орех
Заводской номер
5915.М24-7H.5.016
Количество на модель
2
№
16
Название детали
Шайба
Заводской номер
6402.24.65Г.016
Количество на модель
16
№
17
Название детали
Механизм поворота
Заводской номер
225-01-07.00.000-18
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
225-00-20.00.001
Количество на модель
10
№
19
Название детали
Установка топливного бака
Заводской номер
314-20-06.10.000
Количество на модель
1
№
20
Название детали
Гидрооборудование на поворотной платформе
Заводской номер
318-40-80.00.000
Количество на модель
1
№
21
Название детали
Пневмоуправление на поворотной платформе
Заводской номер
318-40-81.10.000
Количество на модель
1
№
22
Название детали
Установка подогревателя
Заводской номер
318-40-87.60.000
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | установка силовая | 314-02-03.00.000-40 | 1 | 1 | 1 | |||
| 2 | Противовес | 318-20-20.15.000-40 | 1 | 1 | 2 | |||
| 3 | Капот | 314-20-10.10.000 | 1 | 1 | 3 | |||
| 4 | Платформа поворотная | 318-40-01.00.000-20 | 1 | 1 | 4 | |||
| 5 | Подъемный механизм | 318-40-31.00.000 | 1 | 1 | 5 | |||
| 6 | Кабина | 312-20-02.00.000-10 | 1 | 1 | 6 | |||
| 7 | Блок фары правый | 314-20-20.00.003 | 1 | 1 | 7 | |||
| 8 | Установка отопителя | 318-40-87.17.000 | 1 | 1 | 8 | |||
| 9 | Управление экскаватором | 318-20-86.90.000-30 | 1 | 1 | 9 | |||
| 10 | Блок фары левый | 312-20-06.10.000 | 1 | 1 | 10 | |||
| 11 | Шайба | 005-04-04.00.010 | 8 | 8 | 11 | |||
| 12 | Болт | 7798.М16-8gх35.58.016 | 4 | 4 | 12 | |||
| 13 | Шайба | 6402.16.65Г.016 | 4 | 4 | 13 | |||
| 14 | Стопор | 318-40-05.00.000 | 1 | 1 | 14 | |||
| 15 | Болт | 225-00-20.00.002 | 2 | 2 | 15 | |||
| 16 | Орех | 5915.М24-7H.5.016 | 2 | 2 | 16 | |||
| 17 | Шайба | 6402.24.65Г.016 | 16 | 16 | 17 | |||
| 18 | Механизм поворота | 225-01-07.00.000-18 | 1 | 1 | 18 | |||
| 19 | Болт | 225-00-20.00.001 | 10 | 10 | 19 | |||
| 20 | Установка топливного бака | 314-20-06.10.000 | 1 | 1 | 20 | |||
| 21 | Гидрооборудование на поворотной платформе | 318-40-80.00.000 | 1 | 1 | 21 | |||
| 22 | Пневмоуправление на поворотной платформе | 318-40-81.10.000 | 1 | 1 | 22 | |||
| 23 | Установка подогревателя | 318-40-87.60.000 | 1 | 1 | 23 |
