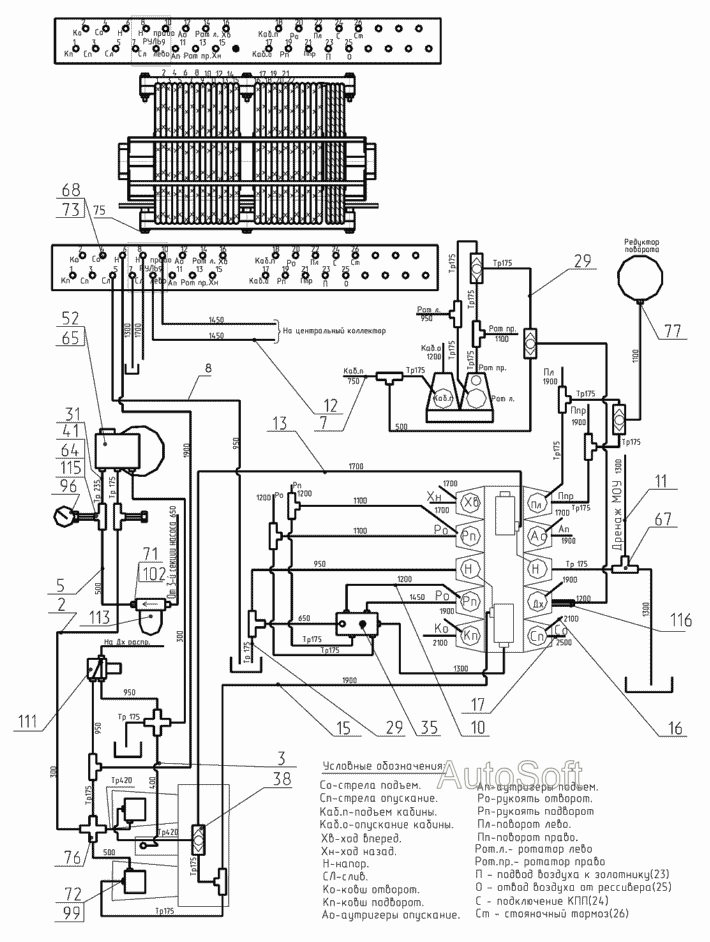

Гидроуправление на поворотной платформе-
100%
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.050
Количество на модель
2
№
2
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.070
Количество на модель
9
№
3
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.090
Количество на модель
3
№
5
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.120
Количество на модель
1
№
7
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.130-10
Количество на модель
5
№
8
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.160
Количество на модель
5
№
10
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.170
Количество на модель
4
№
11
Название детали
Рукав (L= мм)
Заводской номер
ЭО-3323А.07.31.180
Количество на модель
3
№
12
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.190
Количество на модель
5
№
13
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.200
Количество на модель
7
№
15
Название детали
Рукав (L= мм)
Заводской номер
ЭО-3323А.07.31.210
Количество на модель
2
№
16
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.230
Количество на модель
1
№
17
Название детали
Трубопровод
Заводской номер
ЭО-3323А.07.21.360
Количество на модель
22
№
29
Название детали
Трубопровод L=
Заводской номер
ЭО-3323А.07.21.330
Количество на модель
1
№
31
Название детали
Гидрораспределитель
Заводской номер
ЭО-3323А.07.21.010
Количество на модель
1
№
35
Название детали
Клапан «ИЛИ»
Заводской номер
ЭО-3323А.07.15.020
Количество на модель
4
№
38
Название детали
Включатель манометра
Заводской номер
ЭО-3322А.23.02.260
Количество на модель
2
№
41
Название детали
Пневмогидроаккумулятор с гидроклапанами
Заводской номер
64002.10.000
Количество на модель
№
52
Название детали
Тройник
Заводской номер
ЭО-3322А.23.03.006
Количество на модель
2
№
64
Название детали
Хомут
Заводской номер
ЭО-3322А.23.03.008
Количество на модель
2
№
65
Название детали
Тройник
Заводской номер
ЭО-3322А.24.01.004
Количество на модель
17
№
67
Название детали
Штуцер
Заводской номер
ЭО-3322А.24.01.005
Количество на модель
22
№
68
Название детали
Штуцер
Заводской номер
308-02-80.04.002
Количество на модель
2
№
71
Название детали
Штуцер
Заводской номер
ЭО-3322Б.11.07.015
Количество на модель
2
№
72
Название детали
Орех
Заводской номер
ЭО-3322А.24.01.008
Количество на модель
22
№
73
Название детали
Шпилька
Заводской номер
318-40-80.04.004
Количество на модель
3
№
75
Название детали
Крестовина
Заводской номер
ЭО-3323А.07.21.003
Количество на модель
4
№
76
Название детали
Штуцер дроссельный
Заводской номер
225-00-80.04.001
Количество на модель
1
№
77
Название детали
Манометр МТП- МПа- (D=мм) ТУ- -
Заводской номер
[Манометр МТП-3-10 МПа-1,5 (D=60мм) ТУ25-7310.0045-87]
Количество на модель
1
№
96
Название детали
прокладка
Заводской номер
23358.12М3
Количество на модель
2
№
99
Название детали
прокладка
Заводской номер
23358.22М3
Количество на модель
2
№
102
Название детали
Гидрораспределитель
Заводской номер
ГДФК.306532.100-01
Количество на модель
1
№
111
Название детали
Гидрораспределитель
Заводской номер
ГР2-3-1-12
Количество на модель
1
№
111
Название детали
Фильтр напорный
Заводской номер
MDM101CD1CB300X
Количество на модель
1
№
113
Название детали
Фильтр напорный
Заводской номер
APM37
Количество на модель
1
№
113
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | РУКА L= мм | ЭО-3323А.07.31.050 | 2 | 2 | 2 | |||
| 3 | РУКА L= мм | ЭО-3323А.07.31.070 | 9 | 9 | 3 | |||
| 5 | РУКА L= мм | ЭО-3323А.07.31.090 | 3 | 3 | 5 | |||
| 7 | РУКА L= мм | ЭО-3323А.07.31.120 | 1 | 1 | 7 | |||
| 8 | РУКА L= мм | ЭО-3323А.07.31.130-10 | 5 | 5 | 8 | |||
| 10 | РУКА L= мм | ЭО-3323А.07.31.160 | 5 | 5 | 10 | |||
| 11 | РУКА L= мм | ЭО-3323А.07.31.170 | 4 | 4 | 11 | |||
| 12 | Рукав (L= мм) | ЭО-3323А.07.31.180 | 3 | 3 | 12 | |||
| 13 | РУКА L= мм | ЭО-3323А.07.31.190 | 5 | 5 | 13 | |||
| 15 | РУКА L= мм | ЭО-3323А.07.31.200 | 7 | 7 | 15 | |||
| 16 | Рукав (L= мм) | ЭО-3323А.07.31.210 | 2 | 2 | 16 | |||
| 17 | РУКА L= мм | ЭО-3323А.07.31.230 | 1 | 1 | 17 | |||
| 29 | Трубопровод | ЭО-3323А.07.21.360 | 22 | 22 | 29 | |||
| 31 | Трубопровод L= | ЭО-3323А.07.21.330 | 1 | 1 | 31 | |||
| 35 | Гидрораспределитель | ЭО-3323А.07.21.010 | 1 | 1 | 35 | |||
| 38 | Клапан «ИЛИ» | ЭО-3323А.07.15.020 | 4 | 4 | 38 | |||
| 41 | Включатель манометра | ЭО-3322А.23.02.260 | 2 | 2 | 41 | |||
| 52 | Пневмогидроаккумулятор с гидроклапанами | 64002.10.000 | 52 | |||||
| 64 | Тройник | ЭО-3322А.23.03.006 | 2 | 2 | 64 | |||
| 65 | Хомут | ЭО-3322А.23.03.008 | 2 | 2 | 65 | |||
| 67 | Тройник | ЭО-3322А.24.01.004 | 17 | 17 | 67 | |||
| 68 | Штуцер | ЭО-3322А.24.01.005 | 22 | 22 | 68 | |||
| 71 | Штуцер | 308-02-80.04.002 | 2 | 2 | 71 | |||
| 72 | Штуцер | ЭО-3322Б.11.07.015 | 2 | 2 | 72 | |||
| 73 | Орех | ЭО-3322А.24.01.008 | 22 | 22 | 73 | |||
| 75 | Шпилька | 318-40-80.04.004 | 3 | 3 | 75 | |||
| 76 | Крестовина | ЭО-3323А.07.21.003 | 4 | 4 | 76 | |||
| 77 | Штуцер дроссельный | 225-00-80.04.001 | 1 | 1 | 77 | |||
| 96 | Манометр МТП- МПа- (D=мм) ТУ- - | [Манометр МТП-3-10 МПа-1,5 (D=60мм) ТУ25-7310.0045-87] | 1 | 1 | 96 | |||
| 99 | прокладка | 23358.12М3 | 2 | 2 | 99 | |||
| 102 | прокладка | 23358.22М3 | 2 | 2 | 102 | |||
| 111 | Гидрораспределитель | ГДФК.306532.100-01 | 1 | 1 | 111 | |||
| 111 | Гидрораспределитель | ГР2-3-1-12 | 1 | 1 | 111 | |||
| 113 | Фильтр напорный | MDM101CD1CB300X | 1 | 1 | 113 | |||
| 113 | Фильтр напорный | APM37 | 1 | 1 | 113 |
