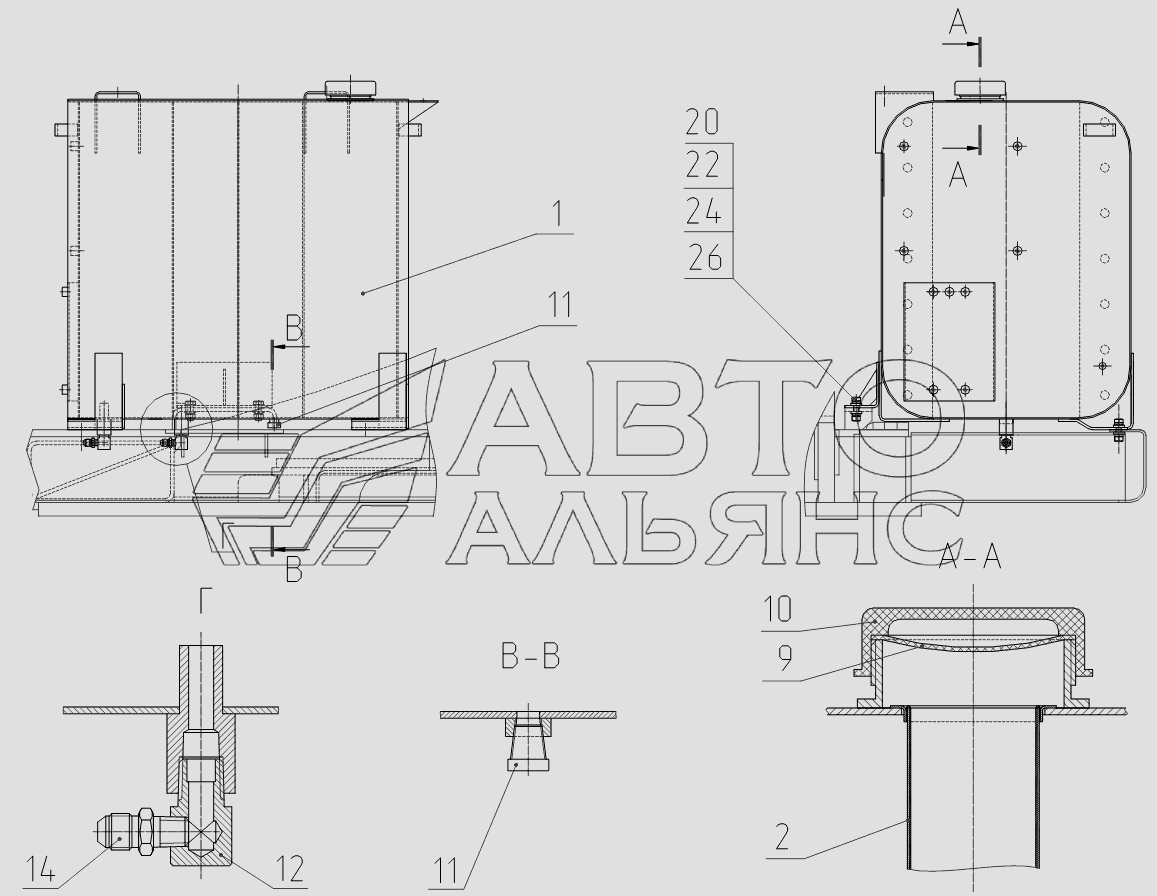

314-20-06.10.000 Установка бака топливного
100%
Название детали
Топливный бак
Заводской номер
314-20-06.10.100-01
Количество на модель
1
№
1
Название детали
Фильтр
Заводской номер
ЭО-3322А.14.02.000
Количество на модель
1
№
2
Название детали
Прокладка
Заводской номер
ЭО-3322Б.14.00.01
Количество на модель
1
№
9
Название детали
Крышка
Заводской номер
ЭО-3322А.14.00.002
Количество на модель
1
№
10
Название детали
Пробка коническая
Заводской номер
ЭО-3322А.09.40.004
Количество на модель
1
№
11
Название детали
Угольник
Заводской номер
ЭО-3322А.09.20.009
Количество на модель
1
№
12
Название детали
Штуцер
Заводской номер
ЭО-3322А.23.03.004
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
М12-6gх35.58.016
Количество на модель
4
№
20
Название детали
Орех
Заводской номер
М12-6Н.5.016
Количество на модель
4
№
22
Название детали
Шайба
Заводской номер
С12.01.08кп.019
Количество на модель
8
№
24
Название детали
Шайба
Заводской номер
12.65Г.016
Количество на модель
4
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Топливный бак | 314-20-06.10.100-01 | 1 | 1 | 1 | |||
| 2 | Фильтр | ЭО-3322А.14.02.000 | 1 | 1 | 2 | |||
| 9 | Прокладка | ЭО-3322Б.14.00.01 | 1 | 1 | 9 | |||
| 10 | Крышка | ЭО-3322А.14.00.002 | 1 | 1 | 10 | |||
| 11 | Пробка коническая | ЭО-3322А.09.40.004 | 1 | 1 | 11 | |||
| 12 | Угольник | ЭО-3322А.09.20.009 | 1 | 1 | 12 | |||
| 14 | Штуцер | ЭО-3322А.23.03.004 | 1 | 1 | 14 | |||
| 20 | Болт | М12-6gх35.58.016 | 4 | 4 | 20 | |||
| 22 | Орех | М12-6Н.5.016 | 4 | 4 | 22 | |||
| 24 | Шайба | С12.01.08кп.019 | 8 | 8 | 24 | |||
| 26 | Шайба | 12.65Г.016 | 4 | 4 | 26 |
