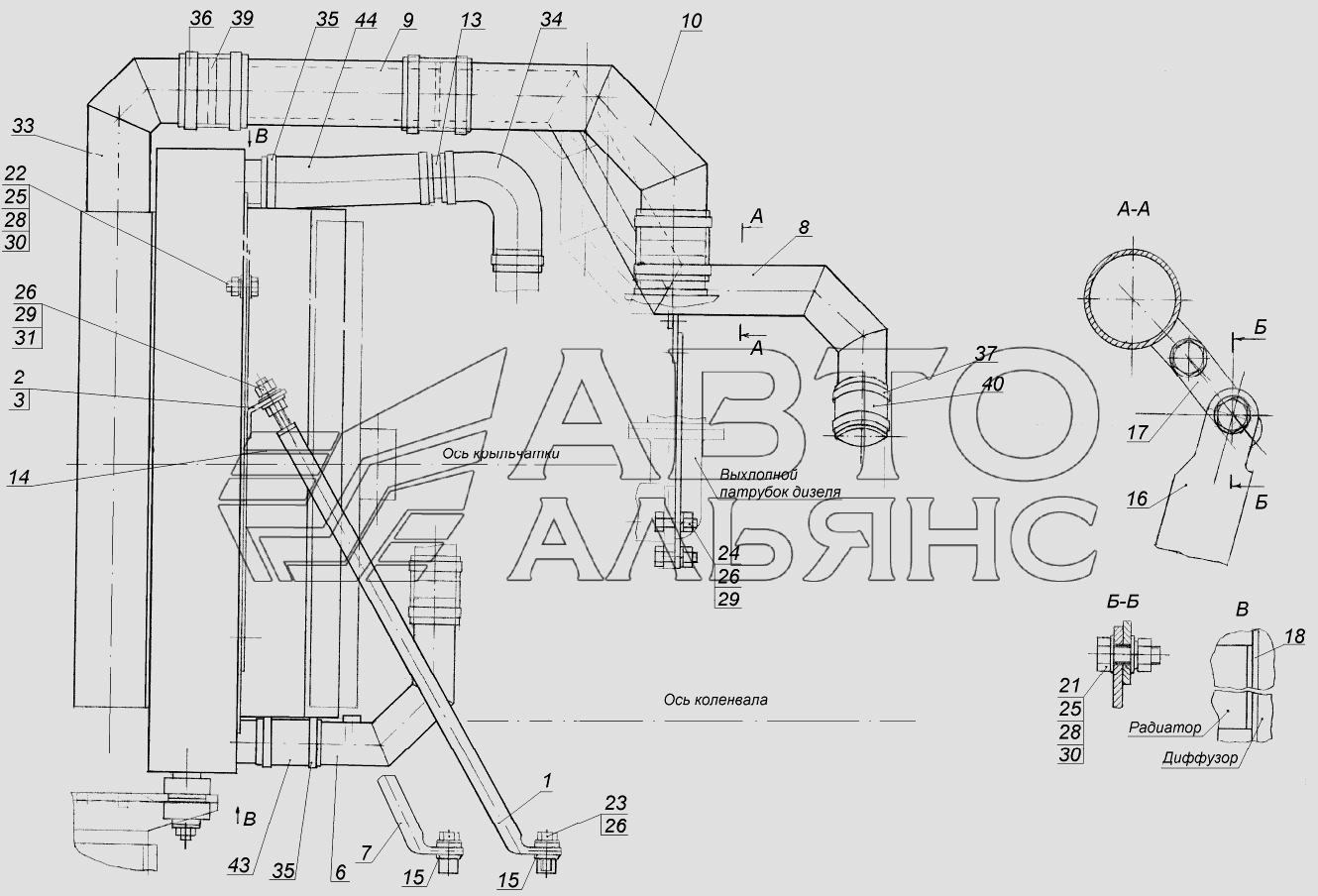

314-60-04.04.000 Установка радиаторов
100%
Название детали
Растяжка
Заводской номер
314-60-04.04.010
Количество на модель
1
№
1
Название детали
Планка
Заводской номер
314-60-04.04.020
Количество на модель
1
№
2
Название детали
Планка
Заводской номер
314-60-04.04.020-10
Количество на модель
1
№
3
Название детали
Угольник
Заводской номер
314-60-04.04.030
Количество на модель
1
№
6
Название детали
Растяжка
Заводской номер
314-60-04.04.040
Количество на модель
1
№
7
Название детали
Труба в сборе
Заводской номер
314-60-04.04.130
Количество на модель
1
№
8
Название детали
Труба в сборе
Заводской номер
314-60-04.04.140
Количество на модель
1
№
9
Название детали
Труба в сборе
Заводской номер
314-60-04.04.150
Количество на модель
1
№
10
Название детали
Втулка
Заводской номер
314-60-04.04.002
Количество на модель
1
№
13
Название детали
Диффузор
Заводской номер
314-60-04.04.003-10
Количество на модель
1
№
14
Название детали
Прокладка
Заводской номер
314-60-04.04.004
Количество на модель
4
№
15
Название детали
Стойка
Заводской номер
314-60-04.04.005
Количество на модель
1
№
16
Название детали
Планка
Заводской номер
314-60-04.04.006
Количество на модель
1
№
17
Название детали
Уплотнение
Заводской номер
314-60-04.04.007
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
M10-6gx30.58.016
Количество на модель
2
№
21
Название детали
Болт
Заводской номер
M10-6gx25.58.016
Количество на модель
6
№
22
Название детали
Болт
Заводской номер
M12-6gx25.58.016
Количество на модель
2
№
23
Название детали
Болт
Заводской номер
M12-6gx35.58.016
Количество на модель
2
№
24
Название детали
Орех
Заводской номер
М10-6Н.5.016
Количество на модель
8
№
25
Название детали
Орех
Заводской номер
М12-6Н.5.016
Количество на модель
6
№
26
Название детали
Шайба
Заводской номер
10.65Г.016
Количество на модель
8
№
28
Название детали
Шайба
Заводской номер
12.65Г.016
Количество на модель
6
№
29
Название детали
Шайба
Заводской номер
С10.01.08кп.019
Количество на модель
10
№
30
Название детали
Шайба
Заводской номер
С12.01.08кп.019
Количество на модель
6
№
31
Название детали
Радиатор
Заводской номер
РВ-0Н8-ЕК-14
Количество на модель
1
№
33
Название детали
Шланг
Заводской номер
52-1101070
Количество на модель
1
№
34
Название детали
Хомут червячный
Заводской номер
65/50-65
Количество на модель
8
№
35
Название детали
Хомут червячный
Заводской номер
95/77-95
Количество на модель
8
№
36
Название детали
Хомут червячный
Заводской номер
75/58-75
Количество на модель
2
№
37
Название детали
Муфта турбокомпрессора
Заводской номер
П-09-05
Количество на модель
4
№
39
Название детали
Рукав средний
Заводской номер
П-17-03
Количество на модель
1
№
40
Название детали
Рукав
Заводской номер
50х61.5-1.6
Количество на модель
2
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Растяжка | 314-60-04.04.010 | 1 | 1 | 1 | |||
| 2 | Планка | 314-60-04.04.020 | 1 | 1 | 2 | |||
| 3 | Планка | 314-60-04.04.020-10 | 1 | 1 | 3 | |||
| 6 | Угольник | 314-60-04.04.030 | 1 | 1 | 6 | |||
| 7 | Растяжка | 314-60-04.04.040 | 1 | 1 | 7 | |||
| 8 | Труба в сборе | 314-60-04.04.130 | 1 | 1 | 8 | |||
| 9 | Труба в сборе | 314-60-04.04.140 | 1 | 1 | 9 | |||
| 10 | Труба в сборе | 314-60-04.04.150 | 1 | 1 | 10 | |||
| 13 | Втулка | 314-60-04.04.002 | 1 | 1 | 13 | |||
| 14 | Диффузор | 314-60-04.04.003-10 | 1 | 1 | 14 | |||
| 15 | Прокладка | 314-60-04.04.004 | 4 | 4 | 15 | |||
| 16 | Стойка | 314-60-04.04.005 | 1 | 1 | 16 | |||
| 17 | Планка | 314-60-04.04.006 | 1 | 1 | 17 | |||
| 18 | Уплотнение | 314-60-04.04.007 | 1 | 1 | 18 | |||
| 21 | Болт | M10-6gx30.58.016 | 2 | 2 | 21 | |||
| 22 | Болт | M10-6gx25.58.016 | 6 | 6 | 22 | |||
| 23 | Болт | M12-6gx25.58.016 | 2 | 2 | 23 | |||
| 24 | Болт | M12-6gx35.58.016 | 2 | 2 | 24 | |||
| 25 | Орех | М10-6Н.5.016 | 8 | 8 | 25 | |||
| 26 | Орех | М12-6Н.5.016 | 6 | 6 | 26 | |||
| 28 | Шайба | 10.65Г.016 | 8 | 8 | 28 | |||
| 29 | Шайба | 12.65Г.016 | 6 | 6 | 29 | |||
| 30 | Шайба | С10.01.08кп.019 | 10 | 10 | 30 | |||
| 31 | Шайба | С12.01.08кп.019 | 6 | 6 | 31 | |||
| 33 | Радиатор | РВ-0Н8-ЕК-14 | 1 | 1 | 33 | |||
| 34 | Шланг | 52-1101070 | 1 | 1 | 34 | |||
| 35 | Хомут червячный | 65/50-65 | 8 | 8 | 35 | |||
| 36 | Хомут червячный | 95/77-95 | 8 | 8 | 36 | |||
| 37 | Хомут червячный | 75/58-75 | 2 | 2 | 37 | |||
| 39 | Муфта турбокомпрессора | П-09-05 | 4 | 4 | 39 | |||
| 40 | Рукав средний | П-17-03 | 1 | 1 | 40 | |||
| 43 | Рукав | 50х61.5-1.6 | 2 | 2 | 43 |
