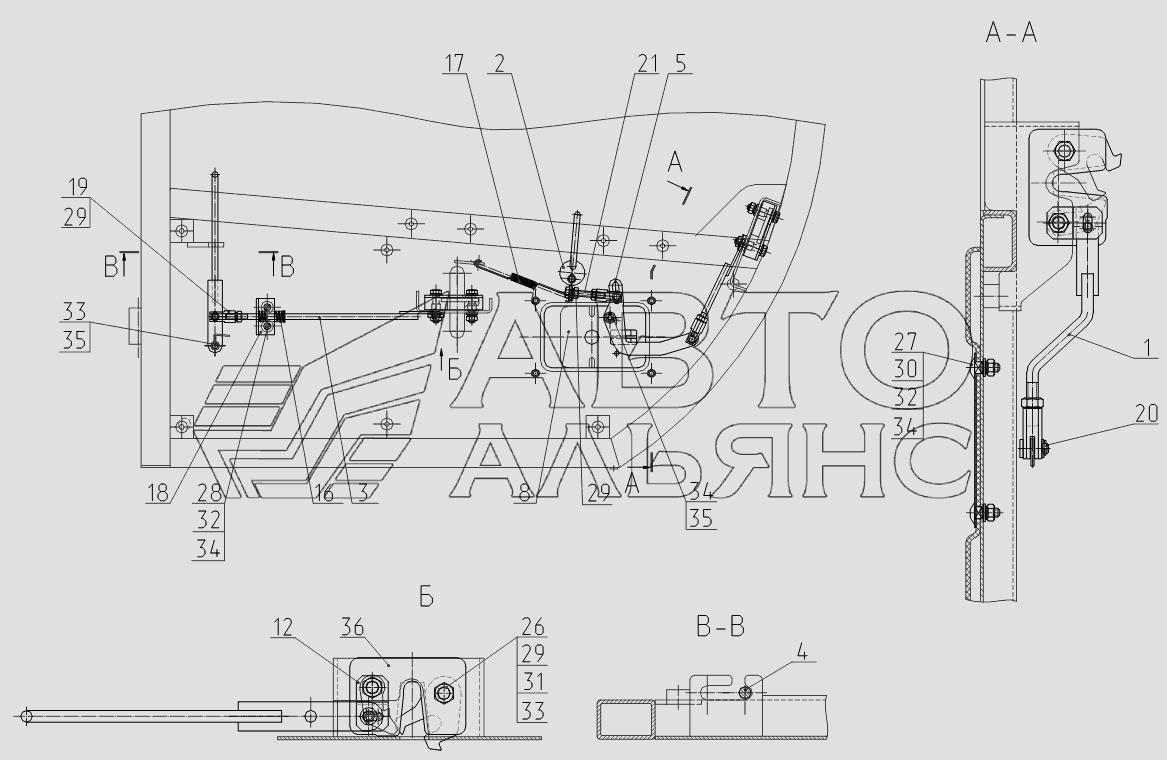

312-20-02.42.000 Установка замков
100%
Название детали
Тяга
Заводской номер
312-20-02.42.100
Количество на модель
1
№
1
Название детали
Рычаг
Заводской номер
312-20-02.42.200
Количество на модель
1
№
2
Название детали
Тяга
Заводской номер
312-20-02.42.300
Количество на модель
1
№
3
Название детали
Рычаг
Заводской номер
312-20-02.42.400
Количество на модель
1
№
4
Название детали
Рычаг
Заводской номер
312-20-02.42.500
Количество на модель
1
№
5
Название детали
ручка замка
Заводской номер
314-02-02.42.700
Количество на модель
1
№
8
Название детали
Скоба
Заводской номер
312-20-02.42.003
Количество на модель
2
№
12
Название детали
Пружина
Заводской номер
005-04-02.03.002
Количество на модель
1
№
16
Название детали
Пружина
Заводской номер
005-04-02.03.003
Количество на модель
1
№
17
Название детали
Кронштейн
Заводской номер
005-04-02.03.004
Количество на модель
1
№
18
Название детали
Вилка
Заводской номер
005-01-03.10.012
Количество на модель
3
№
19
Название детали
Палец
Заводской номер
005-01-03.10.013
Количество на модель
3
№
20
Название детали
Болт
Заводской номер
ЭО-3322А.04.00.213
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
М8-6gx40.58.016
Количество на модель
4
№
26
Название детали
Болт
Заводской номер
М6x16.36.016
Количество на модель
4
№
27
Название детали
Винт
Заводской номер
В.М6-6gx12.58.016
Количество на модель
2
№
28
Название детали
Орех
Заводской номер
М8-6Н.04.016
Количество на модель
7
№
29
Название детали
Орех
Заводской номер
М6-6Н.04.016
Количество на модель
4
№
30
Название детали
Шайба 8.65Г.016 ГОСТ 6402-70
Заводской номер
8.65Г.016
Количество на модель
5
№
31
Название детали
Шайба 6.65Г.016
Заводской номер
6.65Г.016
Количество на модель
6
№
32
Название детали
Шайба
Заводской номер
C8.01.08кn.019
Количество на модель
4
№
33
Название детали
Шайба
Заводской номер
C6.01.08кn.019
Количество на модель
7
№
34
Название детали
Шплинт
Заводской номер
2х14.019
Количество на модель
6
№
35
Название детали
Замок наружный
Заводской номер
2108-6105014
Количество на модель
2
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Тяга | 312-20-02.42.100 | 1 | 1 | 1 | |||
| 2 | Рычаг | 312-20-02.42.200 | 1 | 1 | 2 | |||
| 3 | Тяга | 312-20-02.42.300 | 1 | 1 | 3 | |||
| 4 | Рычаг | 312-20-02.42.400 | 1 | 1 | 4 | |||
| 5 | Рычаг | 312-20-02.42.500 | 1 | 1 | 5 | |||
| 8 | ручка замка | 314-02-02.42.700 | 1 | 1 | 8 | |||
| 12 | Скоба | 312-20-02.42.003 | 2 | 2 | 12 | |||
| 16 | Пружина | 005-04-02.03.002 | 1 | 1 | 16 | |||
| 17 | Пружина | 005-04-02.03.003 | 1 | 1 | 17 | |||
| 18 | Кронштейн | 005-04-02.03.004 | 1 | 1 | 18 | |||
| 19 | Вилка | 005-01-03.10.012 | 3 | 3 | 19 | |||
| 20 | Палец | 005-01-03.10.013 | 3 | 3 | 20 | |||
| 21 | Болт | ЭО-3322А.04.00.213 | 1 | 1 | 21 | |||
| 26 | Болт | М8-6gx40.58.016 | 4 | 4 | 26 | |||
| 27 | Болт | М6x16.36.016 | 4 | 4 | 27 | |||
| 28 | Винт | В.М6-6gx12.58.016 | 2 | 2 | 28 | |||
| 29 | Орех | М8-6Н.04.016 | 7 | 7 | 29 | |||
| 30 | Орех | М6-6Н.04.016 | 4 | 4 | 30 | |||
| 31 | Шайба 8.65Г.016 ГОСТ 6402-70 | 8.65Г.016 | 5 | 5 | 31 | |||
| 32 | Шайба 6.65Г.016 | 6.65Г.016 | 6 | 6 | 32 | |||
| 33 | Шайба | C8.01.08кn.019 | 4 | 4 | 33 | |||
| 34 | Шайба | C6.01.08кn.019 | 7 | 7 | 34 | |||
| 35 | Шплинт | 2х14.019 | 6 | 6 | 35 | |||
| 36 | Замок наружный | 2108-6105014 | 2 | 2 | 36 |
