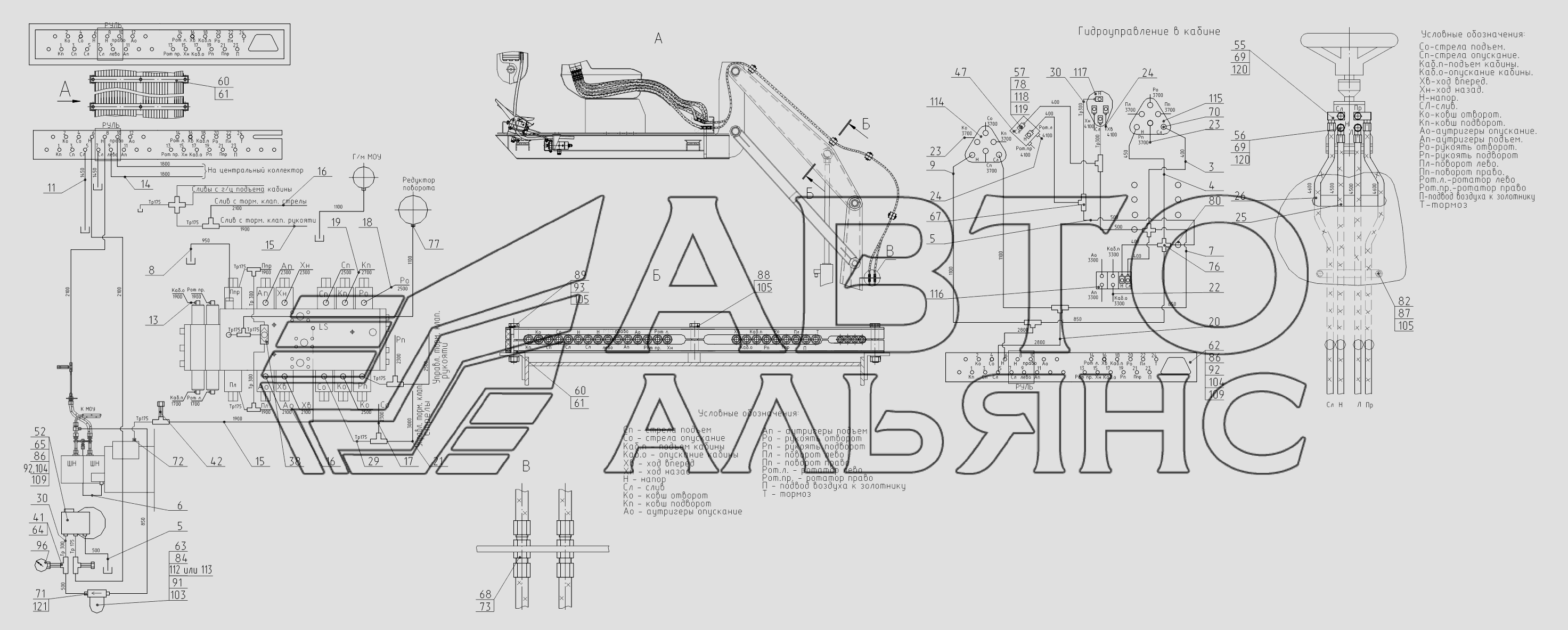

318-45-80.04.000 Гидроуправление на поворотной платформе (монтажная схема)
100%
Название детали
Рукав
Заводской номер
ЭО-3323А.07.31.060
Количество на модель
1
№
2
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.070
Количество на модель
5
№
3
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.080
Количество на модель
1
№
4
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.090
Количество на модель
3
№
5
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.110
Количество на модель
1
№
6
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.125-10
Количество на модель
3
№
7
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.130-10
Количество на модель
1
№
8
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.150
Количество на модель
5
№
9
Название детали
Рукав (L= мм)
Заводской номер
ЭО-3323А.07.31.180
Количество на модель
2
№
11
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.190
Количество на модель
2
№
13
Название детали
Рукав (L=мм)
Заводской номер
ЭО-3323А.07.31.190-10
Количество на модель
2
№
14
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.200
Количество на модель
5
№
15
Название детали
Рукав (L= мм)
Заводской номер
ЭО-3323А.07.31.210
Количество на модель
5
№
16
Название детали
Рукав L=2200 мм
Заводской номер
ЭО-3323А.07.31.220
Количество на модель
4
№
17
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.230
Количество на модель
4
№
18
Название детали
Рукав (L=мм)
Заводской номер
ЭО-3323А.07.31.240
Количество на модель
1
№
19
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.240-10
Количество на модель
2
№
20
Название детали
Рукав (L=мм)
Заводской номер
ЭО-3323А.07.31.260
Количество на модель
1
№
21
Название детали
РУКА L= мм
Заводской номер
ЭО-3323А.07.31.270-10
Количество на модель
4
№
22
Название детали
Рукав (L=мм)
Заводской номер
ЭО-3323А.07.31.290
Количество на модель
8
№
23
Название детали
Рукав (L=мм)
Заводской номер
ЭО-3323А.07.31.300-10
Количество на модель
4
№
24
Название детали
Рукав (L=мм)
Заводской номер
ЭО-3323А.07.31.320
Количество на модель
2
№
25
Название детали
Рукав (L=мм)
Заводской номер
ЭО-3323А.07.31.325
Количество на модель
2
№
26
Название детали
Трубопровод
Заводской номер
ЭО-3323А.07.21.360
Количество на модель
10
№
29
Название детали
Трубопровод L= мм
Заводской номер
ЭО-3323А.07.21.370
Количество на модель
5
№
30
Название детали
Клапан «ИЛИ»
Заводской номер
ЭО-3323А.07.15.020
Количество на модель
1
№
38
Название детали
Включатель манометра
Заводской номер
ЭО-3322А.23.02.260
Количество на модель
2
№
41
Название детали
Включатель манометра
Заводской номер
ЭО-3323.01.82.680
Количество на модель
1
№
42
Название детали
Блок управления
Заводской номер
13.80.04.820-10
Количество на модель
1
№
47
Название детали
Пневмогидроаккумулятор с гидроклапанами
Заводской номер
64002.10.000
Количество на модель
1
№
52
Название детали
Переходник
Заводской номер
005-04-80.04.020
Количество на модель
2
№
55
Название детали
Переходник
Заводской номер
005-04-80.04.040
Количество на модель
2
№
56
Название детали
Переходник
Заводской номер
016-00-80.04.010
Количество на модель
12
№
57
Название детали
Пластина
Заводской номер
318-45-80.04.001
Количество на модель
8
№
60
Название детали
Планка
Заводской номер
318-45-80.04.002
Количество на модель
8
№
61
Название детали
Планка
Заводской номер
318-45-80.04.003
Количество на модель
1
№
62
Название детали
Кронштейн
Заводской номер
314-20-80.04.002
Количество на модель
1
№
63
Название детали
Тройник
Заводской номер
ЭО-3322А.23.03.006
Количество на модель
3
№
64
Название детали
Хомут
Заводской номер
ЭО-3322А.23.03.008
Количество на модель
2
№
65
Название детали
Тройник
Заводской номер
ЭО-3322А.24.01.004
Количество на модель
10
№
67
Название детали
Штуцер
Заводской номер
ЭО-3322А.24.01.005
Количество на модель
24
№
68
Название детали
Болт
Заводской номер
005-04-80.04.002
Количество на модель
4
№
69
Название детали
Штуцер
Заводской номер
308-02-80.04.001
Количество на модель
32
№
70
Название детали
Штуцер
Заводской номер
308-02-80.04.002
Количество на модель
2
№
71
Название детали
Штуцер
Заводской номер
ЭО-3322Д.23.03.009
Количество на модель
2
№
72
Название детали
Орех
Заводской номер
ЭО-3322А.24.01.008
Количество на модель
24
№
73
Название детали
Крестовина
Заводской номер
ЭО-3323А.07.21.003
Количество на модель
3
№
76
Название детали
Штуцер дроссельный
Заводской номер
225-00-80.04.001
Количество на модель
1
№
77
Название детали
Болт
Заводской номер
308-30-80.04.003
Количество на модель
12
№
78
Название детали
Втулка предохранительная
Заводской номер
Э-302-1-1200-40
Количество на модель
6
№
80
Название детали
Планка
Заводской номер
18.15.01.001
Количество на модель
1
№
82
Название детали
Болт
Заводской номер
М6-6gх60.58.016
Количество на модель
2
№
84
Название детали
Болт
Заводской номер
М8-6gх20.58.016
Количество на модель
7
№
86
Название детали
Болт
Заводской номер
М10-6gх20.58.016
Количество на модель
2
№
87
Название детали
Болт
Заводской номер
М10-6gх50.58.016
Количество на модель
2
№
88
Название детали
Болт
Заводской номер
М10-6gх70.58.016
Количество на модель
10
№
89
Название детали
Орех
Заводской номер
М6-6Н.5.016
Количество на модель
2
№
91
Название детали
Орех
Заводской номер
М8-6Н.5.016
Количество на модель
7
№
92
Название детали
Орех
Заводской номер
М10-6Н.5.016
Количество на модель
10
№
93
Название детали
Манометр
Заводской номер
ТУ25-7310.0045-87
Количество на модель
1
№
96
Название детали
Шайба 6.65Г.016
Заводской номер
6.65Г.016
Количество на модель
2
№
103
Название детали
Шайба 8.65Г.016 ГОСТ 6402-70
Заводской номер
8.65Г.016
Количество на модель
7
№
104
Название детали
Шайба
Заводской номер
10.65Г.016
Количество на модель
14
№
105
Название детали
Шайба
Заводской номер
С8.01.08кп.019
Количество на модель
6
№
109
Название детали
Фильтр напорный
Заводской номер
MDM101CD1CB300X
Количество на модель
1
№
112
Название детали
Фильтр напорный
Заводской номер
APM37
Количество на модель
1
№
113
Название детали
Джойстик левый
Заводской номер
4TH6E70-1X/TT43MO1
Количество на модель
1
№
114
Название детали
Джойстик правый
Заводской номер
4TH6E70-1X/TT23MO1
Количество на модель
1
№
115
Название детали
Джойстик сдвоенный
Заводской номер
2-2TH6L70-1X/L70MO1
Количество на модель
1
№
116
Название детали
Педаль
Заводской номер
2TH7Q91-1X/MO1
Количество на модель
1
№
117
Название детали
Прокладка
Заводской номер
400-766-5590
Количество на модель
12
№
118
Название детали
Прокладка
Заводской номер
400-821-5590
Количество на модель
44
№
119
Название детали
Прокладка
Заводской номер
400-769-5590
Количество на модель
8
№
120
Название детали
Прокладка
Заводской номер
400-825-5590
Количество на модель
2
№
121
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Рукав | ЭО-3323А.07.31.060 | 1 | 1 | 2 | |||
| 3 | РУКА L= мм | ЭО-3323А.07.31.070 | 5 | 5 | 3 | |||
| 4 | РУКА L= мм | ЭО-3323А.07.31.080 | 1 | 1 | 4 | |||
| 5 | РУКА L= мм | ЭО-3323А.07.31.090 | 3 | 3 | 5 | |||
| 6 | РУКА L= мм | ЭО-3323А.07.31.110 | 1 | 1 | 6 | |||
| 7 | РУКА L= мм | ЭО-3323А.07.31.125-10 | 3 | 3 | 7 | |||
| 8 | РУКА L= мм | ЭО-3323А.07.31.130-10 | 1 | 1 | 8 | |||
| 9 | РУКА L= мм | ЭО-3323А.07.31.150 | 5 | 5 | 9 | |||
| 11 | Рукав (L= мм) | ЭО-3323А.07.31.180 | 2 | 2 | 11 | |||
| 13 | РУКА L= мм | ЭО-3323А.07.31.190 | 2 | 2 | 13 | |||
| 14 | Рукав (L=мм) | ЭО-3323А.07.31.190-10 | 2 | 2 | 14 | |||
| 15 | РУКА L= мм | ЭО-3323А.07.31.200 | 5 | 5 | 15 | |||
| 16 | Рукав (L= мм) | ЭО-3323А.07.31.210 | 5 | 5 | 16 | |||
| 17 | Рукав L=2200 мм | ЭО-3323А.07.31.220 | 4 | 4 | 17 | |||
| 18 | РУКА L= мм | ЭО-3323А.07.31.230 | 4 | 4 | 18 | |||
| 19 | Рукав (L=мм) | ЭО-3323А.07.31.240 | 1 | 1 | 19 | |||
| 20 | РУКА L= мм | ЭО-3323А.07.31.240-10 | 2 | 2 | 20 | |||
| 21 | Рукав (L=мм) | ЭО-3323А.07.31.260 | 1 | 1 | 21 | |||
| 22 | РУКА L= мм | ЭО-3323А.07.31.270-10 | 4 | 4 | 22 | |||
| 23 | Рукав (L=мм) | ЭО-3323А.07.31.290 | 8 | 8 | 23 | |||
| 24 | Рукав (L=мм) | ЭО-3323А.07.31.300-10 | 4 | 4 | 24 | |||
| 25 | Рукав (L=мм) | ЭО-3323А.07.31.320 | 2 | 2 | 25 | |||
| 26 | Рукав (L=мм) | ЭО-3323А.07.31.325 | 2 | 2 | 26 | |||
| 29 | Трубопровод | ЭО-3323А.07.21.360 | 10 | 10 | 29 | |||
| 30 | Трубопровод L= мм | ЭО-3323А.07.21.370 | 5 | 5 | 30 | |||
| 38 | Клапан «ИЛИ» | ЭО-3323А.07.15.020 | 1 | 1 | 38 | |||
| 41 | Включатель манометра | ЭО-3322А.23.02.260 | 2 | 2 | 41 | |||
| 42 | Включатель манометра | ЭО-3323.01.82.680 | 1 | 1 | 42 | |||
| 47 | Блок управления | 13.80.04.820-10 | 1 | 1 | 47 | |||
| 52 | Пневмогидроаккумулятор с гидроклапанами | 64002.10.000 | 1 | 1 | 52 | |||
| 55 | Переходник | 005-04-80.04.020 | 2 | 2 | 55 | |||
| 56 | Переходник | 005-04-80.04.040 | 2 | 2 | 56 | |||
| 57 | Переходник | 016-00-80.04.010 | 12 | 12 | 57 | |||
| 60 | Пластина | 318-45-80.04.001 | 8 | 8 | 60 | |||
| 61 | Планка | 318-45-80.04.002 | 8 | 8 | 61 | |||
| 62 | Планка | 318-45-80.04.003 | 1 | 1 | 62 | |||
| 63 | Кронштейн | 314-20-80.04.002 | 1 | 1 | 63 | |||
| 64 | Тройник | ЭО-3322А.23.03.006 | 3 | 3 | 64 | |||
| 65 | Хомут | ЭО-3322А.23.03.008 | 2 | 2 | 65 | |||
| 67 | Тройник | ЭО-3322А.24.01.004 | 10 | 10 | 67 | |||
| 68 | Штуцер | ЭО-3322А.24.01.005 | 24 | 24 | 68 | |||
| 69 | Болт | 005-04-80.04.002 | 4 | 4 | 69 | |||
| 70 | Штуцер | 308-02-80.04.001 | 32 | 32 | 70 | |||
| 71 | Штуцер | 308-02-80.04.002 | 2 | 2 | 71 | |||
| 72 | Штуцер | ЭО-3322Д.23.03.009 | 2 | 2 | 72 | |||
| 73 | Орех | ЭО-3322А.24.01.008 | 24 | 24 | 73 | |||
| 76 | Крестовина | ЭО-3323А.07.21.003 | 3 | 3 | 76 | |||
| 77 | Штуцер дроссельный | 225-00-80.04.001 | 1 | 1 | 77 | |||
| 78 | Болт | 308-30-80.04.003 | 12 | 12 | 78 | |||
| 80 | Втулка предохранительная | Э-302-1-1200-40 | 6 | 6 | 80 | |||
| 82 | Планка | 18.15.01.001 | 1 | 1 | 82 | |||
| 84 | Болт | М6-6gх60.58.016 | 2 | 2 | 84 | |||
| 86 | Болт | М8-6gх20.58.016 | 7 | 7 | 86 | |||
| 87 | Болт | М10-6gх20.58.016 | 2 | 2 | 87 | |||
| 88 | Болт | М10-6gх50.58.016 | 2 | 2 | 88 | |||
| 89 | Болт | М10-6gх70.58.016 | 10 | 10 | 89 | |||
| 91 | Орех | М6-6Н.5.016 | 2 | 2 | 91 | |||
| 92 | Орех | М8-6Н.5.016 | 7 | 7 | 92 | |||
| 93 | Орех | М10-6Н.5.016 | 10 | 10 | 93 | |||
| 96 | Манометр | ТУ25-7310.0045-87 | 1 | 1 | 96 | |||
| 103 | Шайба 6.65Г.016 | 6.65Г.016 | 2 | 2 | 103 | |||
| 104 | Шайба 8.65Г.016 ГОСТ 6402-70 | 8.65Г.016 | 7 | 7 | 104 | |||
| 105 | Шайба | 10.65Г.016 | 14 | 14 | 105 | |||
| 109 | Шайба | С8.01.08кп.019 | 6 | 6 | 109 | |||
| 112 | Фильтр напорный | MDM101CD1CB300X | 1 | 1 | 112 | |||
| 113 | Фильтр напорный | APM37 | 1 | 1 | 113 | |||
| 114 | Джойстик левый | 4TH6E70-1X/TT43MO1 | 1 | 1 | 114 | |||
| 115 | Джойстик правый | 4TH6E70-1X/TT23MO1 | 1 | 1 | 115 | |||
| 116 | Джойстик сдвоенный | 2-2TH6L70-1X/L70MO1 | 1 | 1 | 116 | |||
| 117 | Педаль | 2TH7Q91-1X/MO1 | 1 | 1 | 117 | |||
| 118 | Прокладка | 400-766-5590 | 12 | 12 | 118 | |||
| 119 | Прокладка | 400-821-5590 | 44 | 44 | 119 | |||
| 120 | Прокладка | 400-769-5590 | 8 | 8 | 120 | |||
| 121 | Прокладка | 400-825-5590 | 2 | 2 | 121 |
