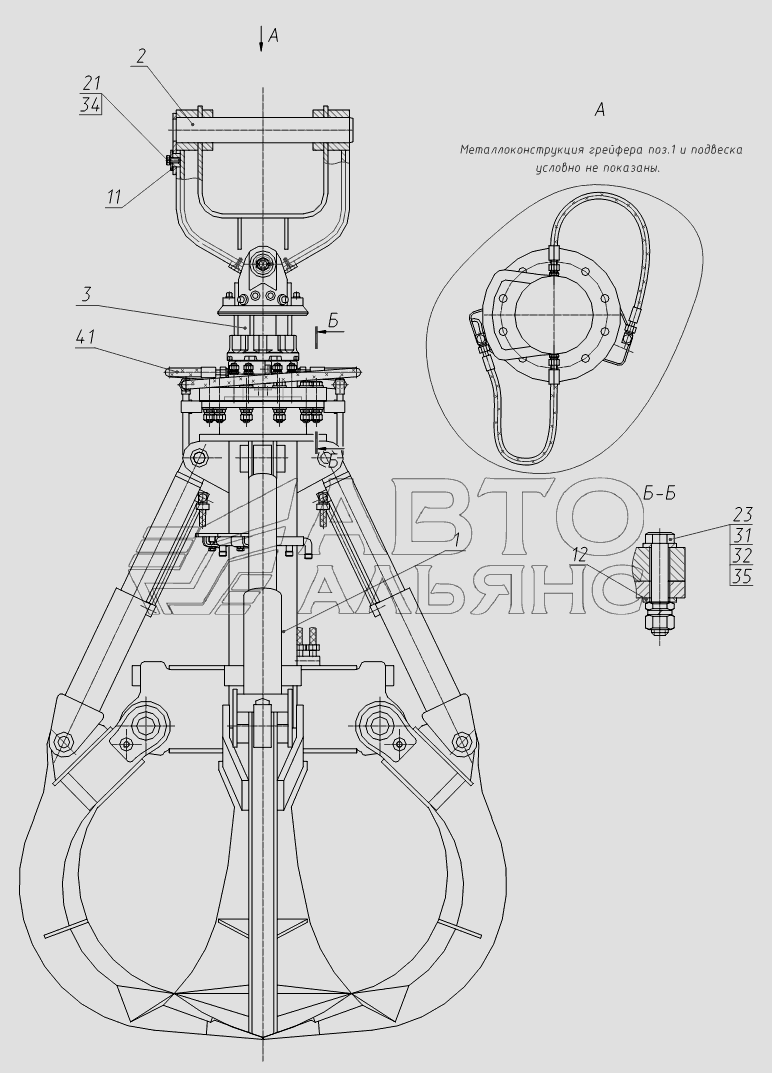

313-00-40.30.000-33 Грейфер “ГП-554” с ротатором “Baltrotors GR16A8”
100%
Название детали
Металлоконструкция грейфера ГП-
Заводской номер
313-00-40.30.000
Количество на модель
1
№
1
Название детали
Палец в сборе
Заводской номер
318-45-24.50.020
Количество на модель
1
№
2
Название детали
Ротатор
Заводской номер
318-45-40.33.700-10
Количество на модель
1
№
3
Название детали
Упорная шайба
Заводской номер
ЭО-3322А.02.00.010
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
313-00-40.30.901
Количество на модель
20
№
12
Название детали
Болт
Заводской номер
М16-6gx30.58.016
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
М20-6gх100.10.9.40Х.016
Количество на модель
10
№
23
Название детали
Орех
Заводской номер
М20-6Н.10.016
Количество на модель
10
№
31
Название детали
Шайба
Заводской номер
16.65Г.016
Количество на модель
1
№
34
Название детали
Шайба
Заводской номер
20.65Г.016
Количество на модель
10
№
35
Название детали
Рукав РВД-
Заводской номер
ТУ3148-001-20871731-94
Количество на модель
2
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Металлоконструкция грейфера ГП- | 313-00-40.30.000 | 1 | 1 | 1 | |||
| 2 | Палец в сборе | 318-45-24.50.020 | 1 | 1 | 2 | |||
| 3 | Ротатор | 318-45-40.33.700-10 | 1 | 1 | 3 | |||
| 11 | Упорная шайба | ЭО-3322А.02.00.010 | 1 | 1 | 11 | |||
| 12 | Шайба | 313-00-40.30.901 | 20 | 20 | 12 | |||
| 21 | Болт | М16-6gx30.58.016 | 1 | 1 | 21 | |||
| 23 | Болт | М20-6gх100.10.9.40Х.016 | 10 | 10 | 23 | |||
| 31 | Орех | М20-6Н.10.016 | 10 | 10 | 31 | |||
| 34 | Шайба | 16.65Г.016 | 1 | 1 | 34 | |||
| 35 | Шайба | 20.65Г.016 | 10 | 10 | 35 | |||
| 41 | Рукав РВД- | ТУ3148-001-20871731-94 | 2 | 2 | 41 |
