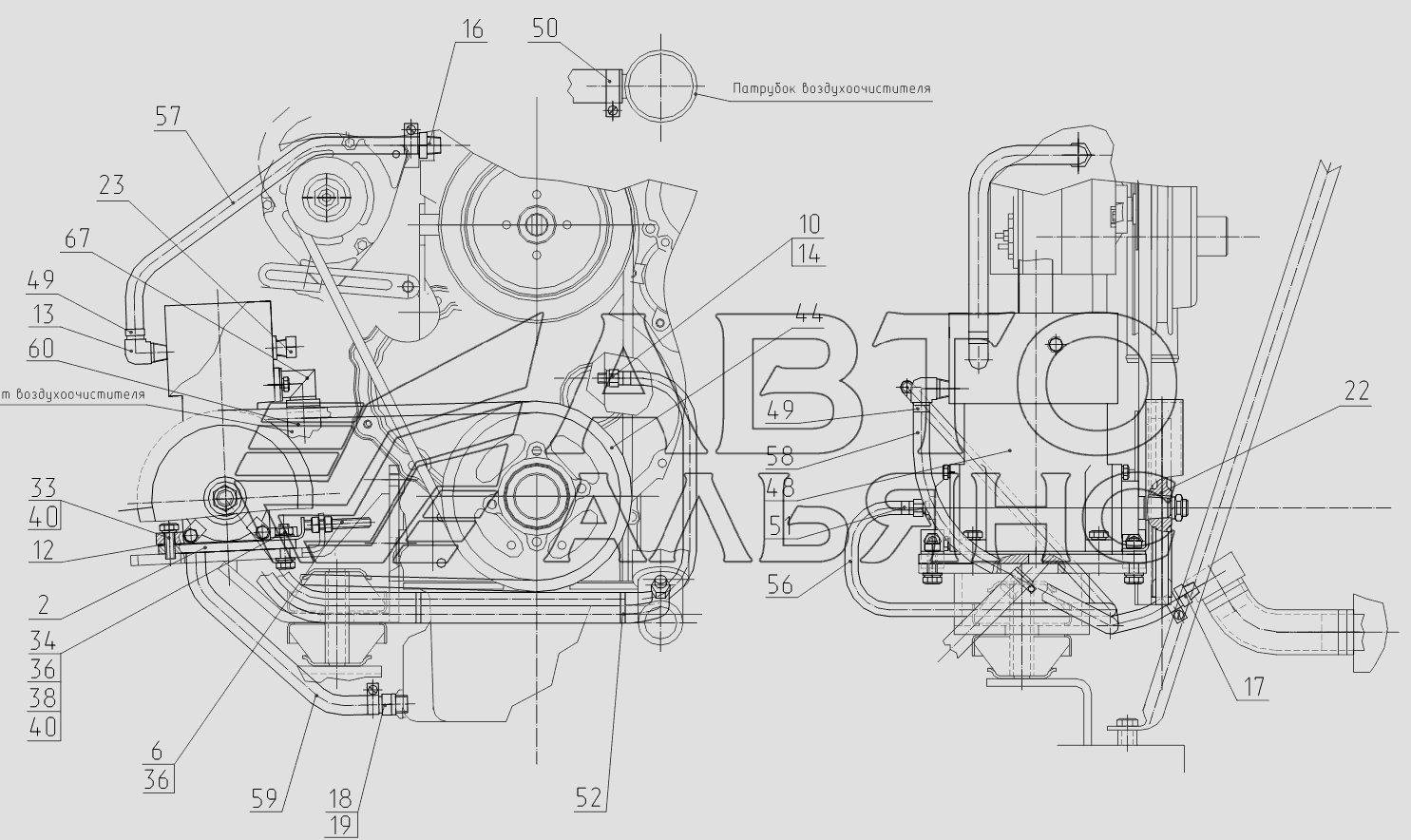

312-40-04.07.000-10 Установка компрессора
100%
Название детали
Плита
Заводской номер
312-40-04.07.020
Количество на модель
1
№
2
Название детали
Натяжник
Заводской номер
005-40-03.06.030
Количество на модель
2
№
6
Название детали
Дроссель
Заводской номер
312-40-04.07.001
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
308-20-03.92.002
Количество на модель
1
№
12
Название детали
Угольник
Заводской номер
308-20-03.92.004
Количество на модель
2
№
13
Название детали
КОЛЬЦО
Заводской номер
308-20-03.92.005
Количество на модель
1
№
14
Название детали
Штуцер
Заводской номер
308-20-03.92.007
Количество на модель
1
№
16
Название детали
Штуцер
Заводской номер
308-20-03.92.071
Количество на модель
1
№
17
Название детали
КОЛЬЦО
Заводской номер
308-20-03.92.073
Количество на модель
1
№
18
Название детали
Штуцер
Заводской номер
308-20-03.92.074
Количество на модель
1
№
19
Название детали
Шкив
Заводской номер
005-40-03.06.002
Количество на модель
1
№
22
Название детали
Пробка
Заводской номер
ЭО-3322А.09.40.005
Количество на модель
1
№
23
Название детали
Болт
Заводской номер
M10-6gx25.58.016
Количество на модель
6
№
33
Название детали
Болт
Заводской номер
M10-6gx45.58.016
Количество на модель
2
№
34
Название детали
Орех
Заводской номер
М10-6Н.5.016
Количество на модель
6
№
36
Название детали
Шайба
Заводской номер
С10.01.08кп.019
Количество на модель
4
№
38
Название детали
Шайба
Заводской номер
10.65Г.016
Количество на модель
8
№
40
Название детали
Ремень
Заводской номер
1кл-1-11х10-1250
Количество на модель
1
№
44
Название детали
Компрессор
Заводской номер
4331-3509009
Количество на модель
1
№
48
Название детали
Хомут червячный
Заводской номер
22/13-22
Количество на модель
6
№
49
Название детали
Хомут червячный
Заводской номер
40/26-38
Количество на модель
2
№
50
Название детали
Хомут червячный
Заводской номер
11-17
Количество на модель
2
№
51
Название детали
Хомут
Заводской номер
4.8х200ДКС25315
Количество на модель
2
№
52
Название детали
Рукава
Заводской номер
6х14х1.6
Количество на модель
1
№
56
Название детали
Рукава
Заводской номер
10х17.5-1.47
Количество на модель
1
№
57
Название детали
Рукава
Заводской номер
14х23-1.6
Количество на модель
1
№
59
Название детали
Рукава
Заводской номер
25х35-1.6
Количество на модель
1
№
60
Название детали
Патрубок
Заводской номер
005-40-03.60.060
Количество на модель
1
№
67
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Плита | 312-40-04.07.020 | 1 | 1 | 2 | |||
| 6 | Натяжник | 005-40-03.06.030 | 2 | 2 | 6 | |||
| 10 | Дроссель | 312-40-04.07.001 | 1 | 1 | 10 | |||
| 12 | прокладка | 308-20-03.92.002 | 1 | 1 | 12 | |||
| 13 | Угольник | 308-20-03.92.004 | 2 | 2 | 13 | |||
| 14 | КОЛЬЦО | 308-20-03.92.005 | 1 | 1 | 14 | |||
| 16 | Штуцер | 308-20-03.92.007 | 1 | 1 | 16 | |||
| 17 | Штуцер | 308-20-03.92.071 | 1 | 1 | 17 | |||
| 18 | КОЛЬЦО | 308-20-03.92.073 | 1 | 1 | 18 | |||
| 19 | Штуцер | 308-20-03.92.074 | 1 | 1 | 19 | |||
| 22 | Шкив | 005-40-03.06.002 | 1 | 1 | 22 | |||
| 23 | Пробка | ЭО-3322А.09.40.005 | 1 | 1 | 23 | |||
| 33 | Болт | M10-6gx25.58.016 | 6 | 6 | 33 | |||
| 34 | Болт | M10-6gx45.58.016 | 2 | 2 | 34 | |||
| 36 | Орех | М10-6Н.5.016 | 6 | 6 | 36 | |||
| 38 | Шайба | С10.01.08кп.019 | 4 | 4 | 38 | |||
| 40 | Шайба | 10.65Г.016 | 8 | 8 | 40 | |||
| 44 | Ремень | 1кл-1-11х10-1250 | 1 | 1 | 44 | |||
| 48 | Компрессор | 4331-3509009 | 1 | 1 | 48 | |||
| 49 | Хомут червячный | 22/13-22 | 6 | 6 | 49 | |||
| 50 | Хомут червячный | 40/26-38 | 2 | 2 | 50 | |||
| 51 | Хомут червячный | 11-17 | 2 | 2 | 51 | |||
| 52 | Хомут | 4.8х200ДКС25315 | 2 | 2 | 52 | |||
| 56 | Рукава | 6х14х1.6 | 1 | 1 | 56 | |||
| 57 | Рукава | 10х17.5-1.47 | 1 | 1 | 57 | |||
| 59 | Рукава | 14х23-1.6 | 1 | 1 | 59 | |||
| 60 | Рукава | 25х35-1.6 | 1 | 1 | 60 | |||
| 67 | Патрубок | 005-40-03.60.060 | 1 | 1 | 67 |
