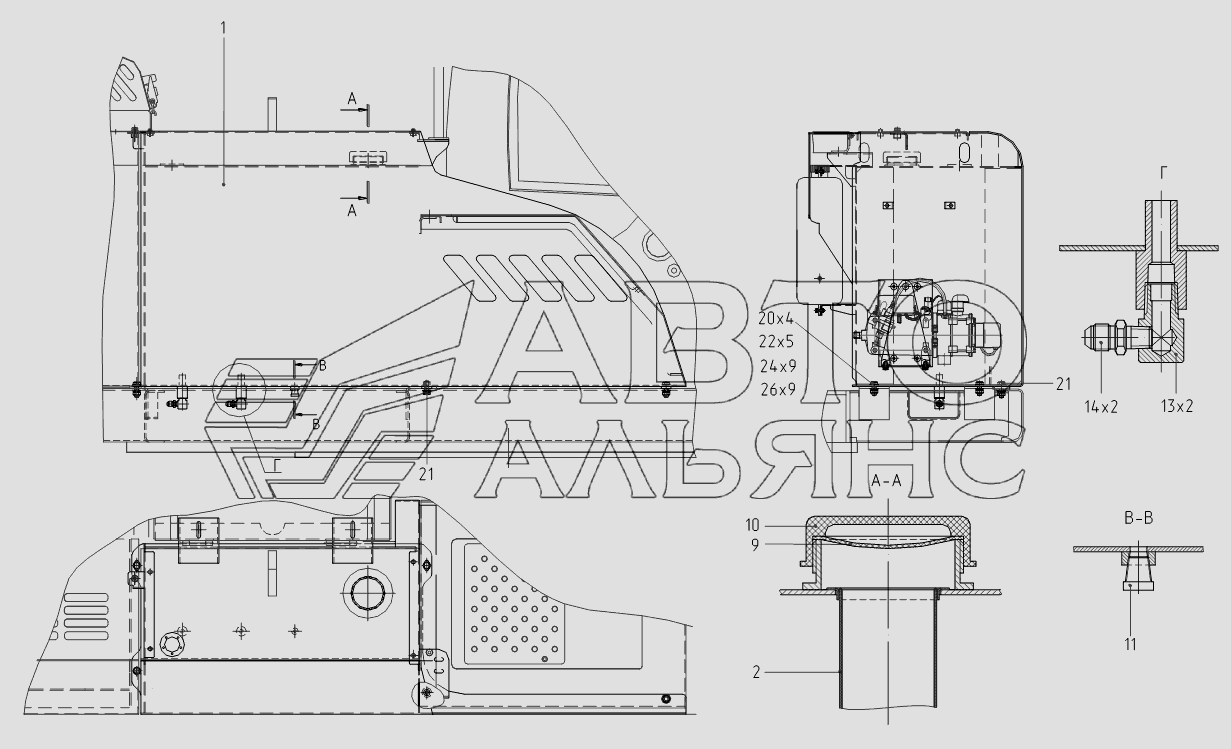

- Установка топливного бака
100%
Название детали
Бак топливный
Заводской номер
314-20-06.40.100
Количество на модель
1
№
1
Название детали
Фильтр
Заводской номер
ЭО-3322А.14.02.000
Количество на модель
1
№
2
Название детали
Прокладка
Заводской номер
ЭО-3322Б.14.00.01
Количество на модель
1
№
9
Название детали
Крышка
Заводской номер
314-20-06.10.001
Количество на модель
1
№
10
Название детали
Пробка коническая
Заводской номер
ЭО-3322А.09.40.004
Количество на модель
1
№
11
Название детали
Угольник
Заводской номер
23.01.06.151
Количество на модель
2
№
13
Название детали
Штуцер
Заводской номер
ЭО-3322А.23.03.004
Количество на модель
2
№
14
Название детали
Болт M- x
Заводской номер
М12-6gх25.58.019
Количество на модель
4
№
20
Название детали
Болт
Заводской номер
М12-6gх35.58.019
Количество на модель
1
№
21
Название детали
Орех
Заводской номер
М12-6Н.5.019
Количество на модель
5
№
22
Название детали
Шайба
Заводской номер
С12.01.08кп.019
Количество на модель
9
№
24
Название детали
Шайба ГОСТ 6402-70
Заводской номер
12.65Г.019
Количество на модель
5
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бак топливный | 314-20-06.40.100 | 1 | 1 | 1 | |||
| 2 | Фильтр | ЭО-3322А.14.02.000 | 1 | 1 | 2 | |||
| 9 | Прокладка | ЭО-3322Б.14.00.01 | 1 | 1 | 9 | |||
| 10 | Крышка | 314-20-06.10.001 | 1 | 1 | 10 | |||
| 11 | Пробка коническая | ЭО-3322А.09.40.004 | 1 | 1 | 11 | |||
| 13 | Угольник | 23.01.06.151 | 2 | 2 | 13 | |||
| 14 | Штуцер | ЭО-3322А.23.03.004 | 2 | 2 | 14 | |||
| 20 | Болт M- x | М12-6gх25.58.019 | 4 | 4 | 20 | |||
| 21 | Болт | М12-6gх35.58.019 | 1 | 1 | 21 | |||
| 22 | Орех | М12-6Н.5.019 | 5 | 5 | 22 | |||
| 24 | Шайба | С12.01.08кп.019 | 9 | 9 | 24 | |||
| 26 | Шайба ГОСТ 6402-70 | 12.65Г.019 | 5 | 5 | 26 |
